WFB型無密封自控自吸泵安裝操作示意圖
閱讀：1929 發布時間：2015-5-14

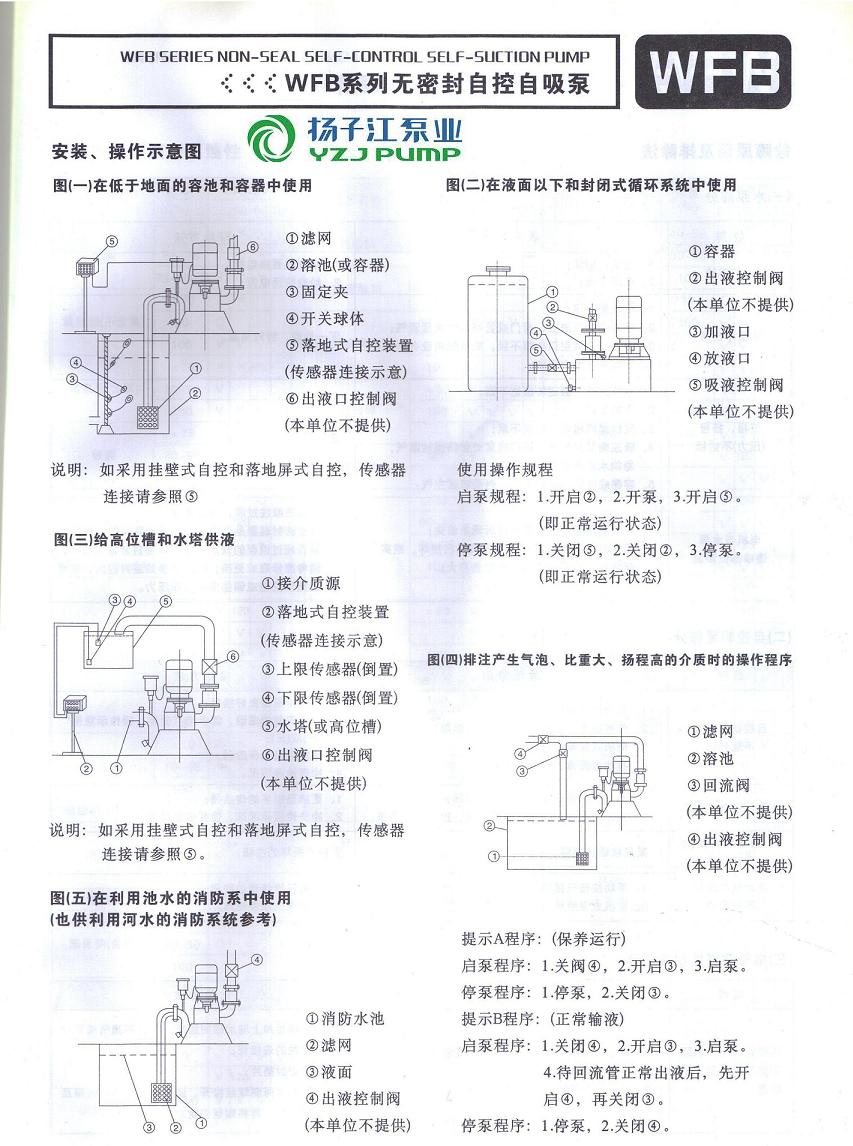

WFB型無密封自控自吸泵安裝操作示意圖:
WFB無密封自控自吸泵結構說明及工作原理
WFB無密封自控自吸泵主要由泵體、葉輪、泵蓋、導葉、副葉輪、泵軸、連接架、電動空氣控制閥等部分組成?！ぴ摫皿w內部由吸入室、儲液室、氣液分離室等部分組成。泵在正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，液體混合氣體在葉輪高速旋轉的離心力作用下經導葉拋入氣液分離室，由于流速突然降低，氣體與液體的比重不同，較輕的氣體從混合液中分離出來并被排出泵外，脫氣的液體重新進入工作腔與葉輪內部從吸入管路中吸入的空氣再次混合，在葉輪的旋轉的作用下，很快使泵體入口形成一定的真空度，從而達到自吸的目的。由于該泵具有*的排氣功能，因此該泵能輸送含有氣體的液體并無須安裝底閥。該泵配有“電動空氣控制閥"運行時，控制閥關閉，實現密封；停機后控制閥打開，破壞了吸入管路中的真空，防止停機后泵腔內的液體因缸吸作用而眾吸入管路流出，使泵腔內保存足夠的液體來繼續完成自吸過程，從而實現了“引流、*自吸"。
