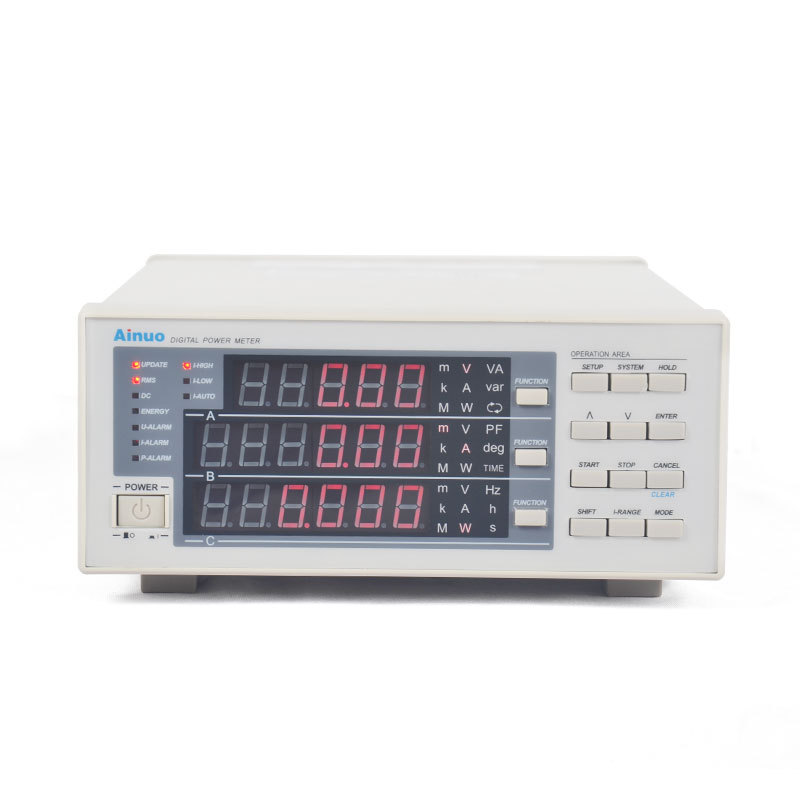

青島艾諾 AN8711PV2電參數測量儀
★使用高速 ARM 處理器，16 位高速高精度 AD 轉換器，基本精度可達 0.1%，較快 200ms 顯示數 據更新周期；
★交直流兩用，可測量交流、直流信號；
★寬電流測量，電流范圍 0.2mA~20A，滿足各種電器功率測量需求；
青島艾諾 AN8711PV2電參數測量儀
 |
| AN8711PV2 產品特點
★使用高速 ARM 處理器，16 位高速高精度 AD 轉換器，基本精度可達 0.1%，快 200ms 顯示數 據更新周期；
★交直流兩用，可測量交流、直流信號；
★寬電流測量，電流范圍 0.2mA~20A，滿足各種電器功率測量需求；
★可自定義 5 組電壓、電流、功率閾值和門限值，自動判定合格/不合格；
★體積小巧，1/2 標準機架寬度，2U 高度，滿足工程系統集成需求；
★L(fēng)ED 高亮度顯示，字體大，適合生產線遠距離觀測；
★可選擇 RS232C / RS485 等通信接口，便于客戶自動化測試
|
典型應用 單相家用電器、商用電器功率測量
電力電子、變壓器、電機功率測量
開關電源、照明燈具功率測量（AN8721L） 功能特色 基本精度：±0.1%
測量帶寬：DC，10Hz~1kHz
大電壓：600V
大電流：20A（8721P） 40A（8711P）
小量程：20mA（1%~110%精度范圍） |
|

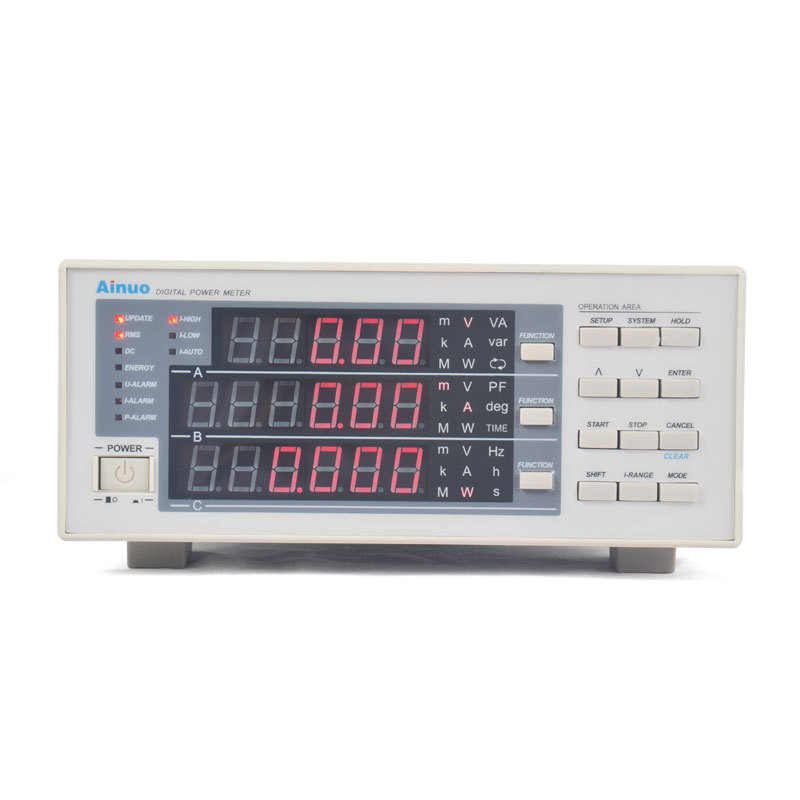

AN8711PV2 前后面板圖
|
青島艾諾 AN8711PV2電參數測量儀?主要技術參數 型號 | AN8721PV2 | AN8711PV2 | 測量通道 | 單相 | 測量參數 | 電壓 U、電流 I、有功功率 P、無功功率 Q、視在功率 S、功率因數λ、相位角Φ、電壓頻率f、電能量 Wh、電能量計時 T | 電壓 U、電流 I、有功功率 P、功率因數λ、電壓頻率f | 電壓額定量程 | 峰值因數3：60V/300V/600V | 峰值因數3：60V/600V | 電流額定量程 | 峰值因數3：10mA/~1A/20A | 峰值因數3：200mA~20A（原8711P為40A） | 電壓/電流量程精度范圍 | (1%～120%)×量程 | 功率因數范圍 | ±(0.010 ～ 1.000) | 電壓/電流 測量精度 | DC ±(0.2%×顯示值+0.2%×量程) 45Hz≤f≤66Hz ±(0.1%×顯示值+0.1%×量程) 10Hz≤f＜45Hz，66Hz＜f≤1kHz ±(0.1%×顯示值+0.2%×量程) | DC ±(0.2%×顯示值+0.2%×量程) 45Hz≤f≤66Hz ±(0.4%×顯示值+0.1%×量程) 66Hz＜f≤500Hz ±(0.3%×顯示值+0.2%×量程) | 有功功率 測量精度 | DC ±(0.3%×顯示值+0.3%×量程) PF=1：45Hz≤f≤66Hz ±(0.1%×顯示值+0.1%×量程) 10Hz≤f＜45Hz，66Hz＜f≤1kHz ±(0.3%×顯示值+0.2%×量程) PF＝0：在PF＝1的基礎上增加讀數×0.2% 0＜PF＜1時： 在PF＝1的基礎上增加讀數×tanΦ×0.2% | DC ±(0.8%×顯示值+0.2%×量程) PF=1：45Hz≤f≤66Hz ±(0.4%×顯示值+0.1%×量程) 66Hz＜f≤500Hz ±(0.8%×顯示值+0.2%×量程) PF＝0：在PF＝1的基礎上增加讀數×0.2% 0＜PF＜1時： 在PF＝1的基礎上增加讀數×tanΦ×0.2% | 有功功率范圍 | 0.01W~4.4kW@220V, PF=0.1/1 | 0.01W~8.8kW@220V, PF=0.1/1 | 有功功率分辨力 | 0.01W | 0.1W | 頻率測量范圍 | DC，10Hz≤f≤1kHz | DC，45Hz≤f≤500Hz | 頻率測量精度 | ±0.1%×顯示值（電壓幅值應至少大于相應量程的20%） | 電能量范圍 | 0～999999MWh | AN8711P(無) AN8711PV2（有，同8721P） | 電能量精度 | ±1%×顯示值， 累積達到1.0000kWh | AN8711P(無) AN8711PV2（有，同8721P） | 電壓/電流變比 | 1～2000 | 顯示更新周期 | 0.2 / 0.5 / 1 s | 0.4 s | 報警功能 | 5組，電壓/電流/功率；上限/下限/門限 | 1組，電壓/電流/功率；上限/下限/門限 | 控制接口 | RS-232(RS-485)、開關量接口（合格/不合格） | 外形尺寸 | 213(W)×88(H)×386(D) mm | 開口尺寸 | 210(W)×85(H) mm | 底腳高度 | 14 mm | 整機重量 | 約3 kg |
|
| |
| |
