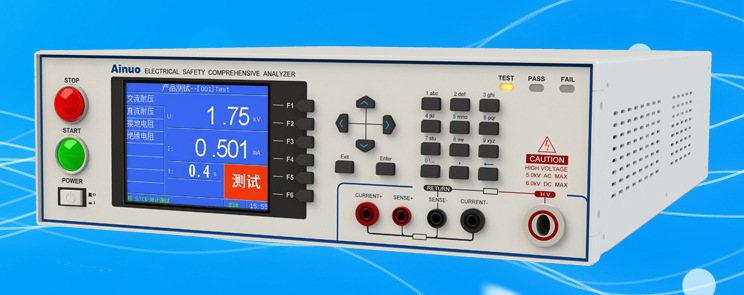

青島艾諾 AN9638H安規綜合測試儀?
AN9638H安規綜合測試儀 產品特點
★ 符合新國標要求：耐壓容量500VA（AC 5kV/100mA），短路輸出電流超過200mA。接地電阻測試電流大可達64A，電阻或電壓模式可選。泄漏接觸電流測試具有7種內置網絡MD卡，一臺機器滿足多行業標準要求。
★ 智能化測試：15組測試條件記憶（組別名稱編輯功能），每組8步編程功能。具備產品條形碼讀取和識別功能，根據被測產品型號自動調用測試組。具備U盤數據存儲功能，測試數據隨時隨地保存。
★ 自動化控制：具有RS232/RS484/GPIB/網絡接口（四選一）、條碼掃描槍接口、開關量控制接口，可方便組成自動化系統。
★ 信息化管理：可選配電氣安全測控系統軟件（ESRS），實現測試流程和測試數據的計算機管理，提升測試效率，方便分析追溯。
★ 簡捷化操作：LCD液晶顯示屏、視窗快捷操作、中英文雙語界面。
AN9638H安規綜合測試儀典型應用
★ 各種電器生產制造企業的生產線、實驗室、質檢部門的電氣安全和整機性能測試；
★ 國家質檢機構、進出口檢驗檢疫局、3C/UL/CE認證公司等電氣安全性能綜合測試；
★ 適用的典型行業包括家用電器、信息產品、音視頻設備、醫療器械、電子電工等；
★ 特別推薦：對產品品質要求高、分項目多工位快速測試、生產自動化集成等場所。
相關產品推薦： 信息化安規測試系統， 安規綜合測試儀， 耐壓絕緣測試儀， 接地電阻測試儀， 泄漏電流測試儀， 安規測試儀校驗設備
青島艾諾 AN9638H安規綜合測試儀?主要技術參數
交流耐壓測試 | |||
額定輸出容量 | AN9638H | 500VA（5000V/100mA），短路電流大于200mA | |
AN9637H | 200VA（5000V/40mA），短路電流大于200mA | ||
輸出電壓設置 | 范圍，精度 | 100～5000V，±（2%×設定值+5個字） | |
輸出頻率設置 | 范圍，精度 | 50Hz或60Hz，±0.1%×設定值 | |
報警電流設置 | 上限范圍，精度 | 0.10～100.00mA（或40.00mA），±（2%×設定值+5個字） | |
下限范圍，精度 | 0.000～9.999mA，±（2%×設定值+5個字） | ||
時間設置 | 測試時間范圍 | 0.5～999.9s（0，為時間無限長） | |
緩升時間范圍 | 0.1～999.9s | ||
緩降時間范圍 | 0.1～999.9s | ||
時間設置精度 | ±（0.2%×設定值+1個字） | ||
測量表頭 | 電壓范圍，精度 | 0.01～5.00kV，±（1.5%×讀數值+1個字） | |
頻率范圍，精度 | 50Hz或60Hz，±0.1%×讀數值 | ||
電流范圍，精度 | 0.10～100.00mA（或40.00mA），±（2%×讀數值+2個字） | ||
時間范圍，精度 | 0.1～999.9s，±（0.2%×讀數值+1個字） | ||
輸出電壓波形、失真度、調整率 | 正弦波，小于2%（純阻負載），小于（2%×設置值+5V）（從空載到滿載） | ||
起始電壓設置 | （0%～50%）×輸出電壓設定值 | ||
電流補償設置 | 0.000~100.00mA（或40.00mA），自動、手動 | ||
電弧偵測 | 1～9級，9級靈敏，0為關閉 | ||
直流耐壓測試 | |||
輸出電壓設置 | 范圍，精度 | 100～6000Vdc，±（2%×設定值+5個字） | |
報警電流設置 | 上限范圍，精度 | 0~10000μA，±（2%×設定值+5個字） | |
下限范圍，精度 | 0.0~999.9μA，±（2%×設定值+5個字） | ||
時間設置 | 測試時間范圍 | 0.5～999.9s（0，為時間無限長） | |
緩升時間范圍 | 0.1～999.9s | ||
緩降時間范圍 | 0.3～999.9s（0，為關閉） | ||
精度 | ±（0.2%×設定值+1個字） | ||
測量表頭 | 電壓范圍，精度 | 0.01～6.00Vdc，±（1.5%×讀數值+1個字） | |
電流范圍，精度 | 0.0～10000uA，±（2%×讀數值+5個字） | ||
時間范圍，精度 | 0.1～999.9s，±（0.2%×讀數值+1個字） | ||
額定輸出容量 | 60VA（6000Vdc/10mA） | ||
輸出電壓紋波、調整率 | 小于5%（純阻負載，6000V/10mA），小于（2%×設定值+5V）（從空載到滿載） | ||
補償電流設置 | 0 ~200.0μA，自動、手動 | ||
起始電壓設置 | （0%～50%）×設置輸出電壓 | ||
充電下限電流 | （0~3.500）μA，自動、手動 | ||
放電時間 | ≤200ms | ||
電弧偵測 | 1～9級，9級靈敏，0為關閉 | ||
絕緣電阻測試 | |||
輸出電壓設置 | 范圍，精度 | 100～2500Vdc，±（2%×設定值+5V） | |
報警電阻設置 | 上限與下限范圍 | 1～9999MΩ | |
精度 | 100-499V，1~1000MΩ,±(8%×設定值+2個字) 1000~2000MΩ,±(12%×設定值+2個字) 500-2500V，1~199MΩ,±(2%×設定值+2個字)，200~999MΩ, ± (5%×設定值+2個字) 1000~9999MΩ, ± (15%×設定值+2個字) | ||
時間設置 | 緩升時間范圍 | 0.1～999.9s | |
延遲判定時間范圍 | 0，0.5～999.9s（0為無限長） | ||
測試時間范圍 | 0，0.5～999.9s（0為無限長） | ||
緩降時間范圍 | 0.1～999.9s | ||
設置精度 | ±（0.1%×設定值+0.1s） | ||
測量表頭 | 電壓范圍，精度 | 100～2500Vdc，±（2%×讀數值+5個字） | |
電阻范圍，精度 | 1～9999MΩ；100-499V，1~1000MΩ,±(8%×讀數值+2個字) 1000~2000MΩ,±(12%×讀數值+2個字) 500-2500V，1~199MΩ,±(2%×讀數值+2個字)，200~999MΩ, ± (5%×讀數值+2個字) 1000~9999MΩ, ± (15%×讀數值+2個字) | ||
時間范圍，精度 | 0.1～999.9s，±（0.2%×讀數值+1個字） | ||
充電下限電流 | 0~3.500μA，自動、手動 | ||
放電時間 | ≤200ms | ||
接地電阻測試 | |||
額定輸出 | AN9638H | 輸出電流大64A，測試電阻大600mΩ，開路電壓低于12V | |
AN9637H | 輸出電流大32A，測試電阻大600mΩ，開路電壓低于12V | ||
輸出電流設置 | 范圍，精度 | 2.0～32.0A（或64A），±（2%×設定值+5個字） | |
輸出電壓設置 | 范圍，精度 | 3.0~10.0V，±(2%×設定值+5個字) | |
輸出頻率設置 | 范圍，精度 | 正弦波，50Hz或60Hz，±0.1%×設定值 | |
報警限值設置 | 電阻上限與下限范圍 | 2.0~10.6A：0.1~600mΩ；10.7~32.0A（或64A）：0.1~R mΩ，其中R=（6400 /設定電流值）mΩ，電流量程切換時，測試儀自動計算量程大范圍。 | |
誤差 | ±(2%×設定值+5個字) | ||
補償電阻設置 | 范圍 | 0～100 mΩ，自動測量，補償可開可關 | |
測試時間設置 | 范圍，精度 | 0.5～999.9s（0代表時間無限長）；±（0.2%×設定值+1個字） | |
測量表頭 | 電流范圍，精度 | 2.0～32.0A（或64A），±（2%×讀數值+2個字） | |
電壓范圍，精度 | 3.0~10.0V，±(2%×讀數值+5個字) | ||
電阻范圍，精度 | 10.0~99.9~100~600mΩ；±(2%×讀數值+5個字)（64A電流算法類似） | ||
時間范圍，精度 | 0.5～999.9s（0代表時間無限長）；±（0.2%×設定值+1個字） | ||
擴展功能 | |||
通信功能 | 地址設置 | 0～999 | |
波特率設置 | 300，1200，2400，4800，9600，192000 | ||
校驗方式設置 | 無、奇、偶 | ||
條形碼掃描 | 條形碼掃描功能 | 開、關 | |
條形碼長度設置 | 1～30 | ||
機型識別碼 | 起始位選擇1～30，大長度16位 | ||
功能配置說明 | 硬件接口為選配 | ||
打印功能 | 打印機類型設置 | 針打、微打 | |
打印方式設置 | 手動、自動 | ||
打印條件設置 | 全部打印、合格項打印、不合格項打印 | ||
功能配置說明 | 硬件接口為選配 | ||
三通道高壓掃描器 | 內置，后面板輸出 | 硬件選配功能，可實現初級-地、次級-地、初級-次級的耐壓測試 | |
8通道高壓掃描器 | 掃描通道定義 | 8個通道，每個通道可設置為H、L、Open | |
掃描器地址定義 | 通過定義掃描器地址，擴展更多通道 | ||
功能配置說明 | 硬件接口為選配 | ||
界面操作 | 顯示屏 | 320*240 LCD顯示 | |
界面語言 | 中文、英文 | ||
報警聲音 | 開、關 | ||
密碼保護 | 四位密碼設置，密碼功能開、關 | ||
接口功能 | |||
遙控器接口 | 標配，可選配腳踏開關（啟動）或手動遙控器（啟動、停止） | ||
報警燈接口 | 標配，可選配三色報警燈（測試、合格、警示） | ||
通信接口 | 標配，網口、RS232、RS485、GPIB四選一，默認RS232 | ||
條形碼掃描器接口 | 選配，可與條形碼掃描器配合，自動識別條碼信息 | ||
開關量控制接口 | 選配，可輸出啟動、停止、測試、合格、報警的開關量 | ||
打印機接口 | 選配，并行打印接口 | ||
8通道高壓掃描器接口 | 選配，可與外置的8通道高壓掃描器AN960-08聯機使用 | ||
3通道高壓掃描接口 | 選配，內置后面板輸出，可實現初級-地、次級-地、初級-次級的高壓測試； | ||
一般規格 | |||
檢定與校準環境 | 23℃±5℃，（45～75）%RH ，粉塵少 | ||
使用環境 | 0 oC～40oC,，（5～90）%RH，粉塵少 | ||
存儲環境 | -10℃～55℃，（5～95）%RH，粉塵少 | ||
整機電源 | 220V±10%，50Hz±5%，10A | ||
整機功耗 | 100～600VA（與工作狀態有關） | ||
整機重量（含包裝） | 約30kg | ||
外形尺寸（mm，帶包裝時） | 600(W)×340(H)×720(D) | ||
外型尺寸（mm，無包裝時） | 426(W)×133(H)×500(D) | ||
