青島艾諾 AN1651H安規綜合測試儀?

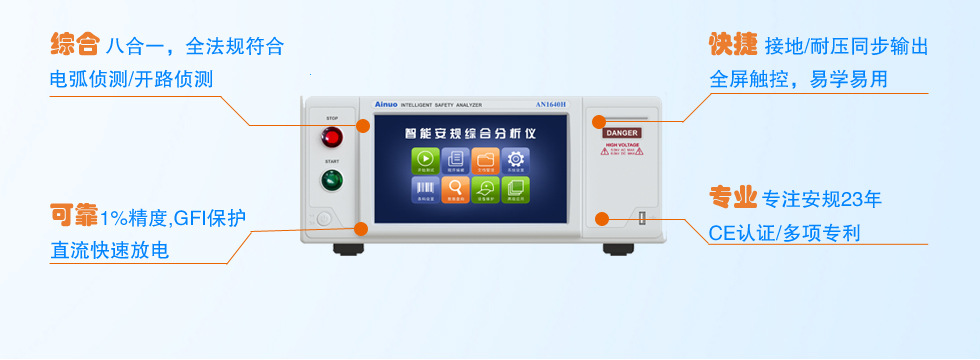

AN1651H安規綜合測試儀產品特點
>>>*的精度
通過不斷的改進、提高，ISA系列安規分析儀是艾諾公司設計開發的、經過大量測試、極為可靠的、高精度安規儀器。主要安規精度指標達到1%，而內置的電參數分析模塊更是達到了0.2%。
1、 ISA系列安規分析儀支持待機功耗測試。您可以通過選配配件實現在安規分析儀上進行測試低至0.1W的待機功耗。
2、ISA系列安規分析儀通過各種嚴酷的實驗認證，能夠在嚴寒酷暑、高濕環境下保障您的測試需求。
3、ISA系列安規分析儀*的自動校準功能，能夠與ISA系列安規校準設備進行整機自動校準，解除您的后顧之憂
>>>的速度

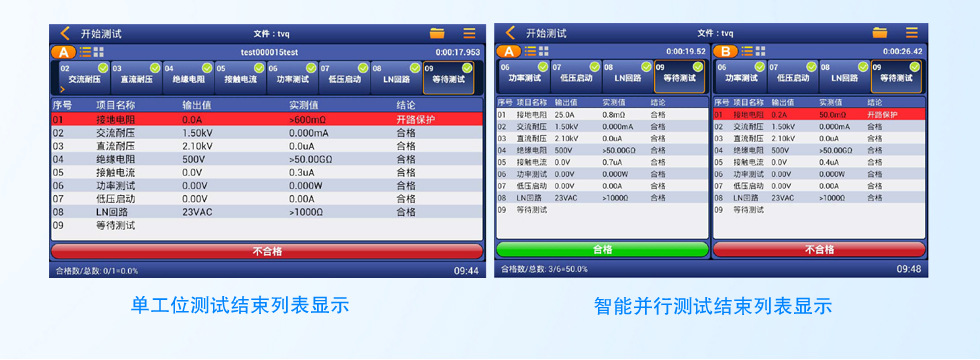

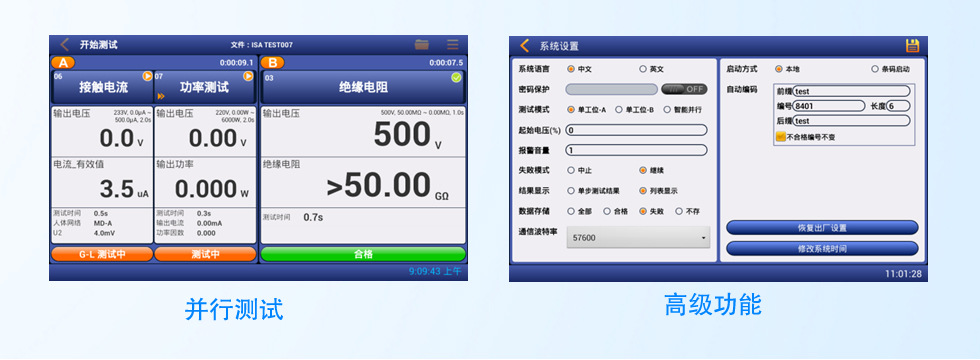

艾諾ISA系列安規分析儀支持接地與耐壓/絕緣并行測試、雙工位異步串行測試、雙工位智能并行測試等多種方式。
1、在典型的家電生產線上，結合艾諾公司的AT300系列自動化產線定值解決方案，已經實現測試速度提升至常規安規儀器的4倍!
2、*的快速通信響應機制，所有通信命令在0.1s內完成數據返回，便于自動化改造。
3、單項安規測試快至0.5s完成;
4、分型產品支持多通道同步并行測試，效率更加優化;
>>>智能安規專家
艾諾ISA系列安規分析儀*智能特點，基于工業安卓開發平臺，它會越來越懂您!
1、支持輸入智能提醒：自動記錄各項您的常用設置參數，并給出智能快速輸入;
2、支持?jǐn)U展云計算功能，當您的計算資源不足的時候可以連接到艾諾云;
3、支持?jǐn)U展物聯網功能，wifi組網、LAN組網，實現遠端控制、數據采集;

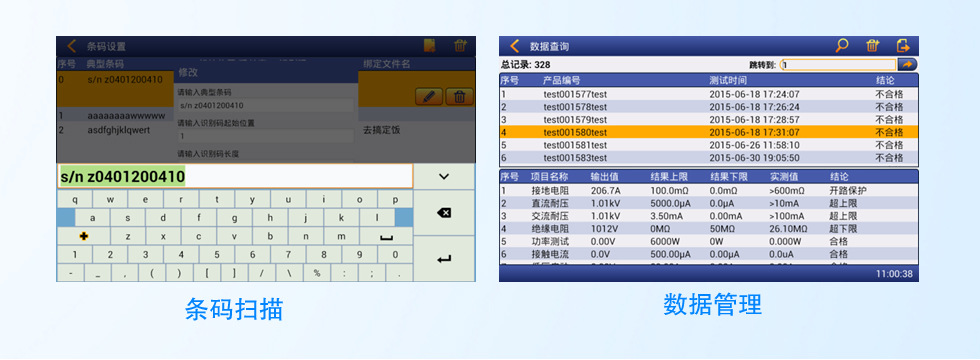

4、支持RFID、條碼掃描接口，能夠?qū)崿F(xiàn)快速選組，數據存儲等功能;
5、支持艾諾全新定制PLC接口功能;
6、內置了直流快速放電模塊、開路偵測模塊、電弧測試模塊，解決各項安規難題;
7、泄漏電流測試符合IEC60335-1-2010支持峰值模式、有效值模式測試;
>>>質量控制專家

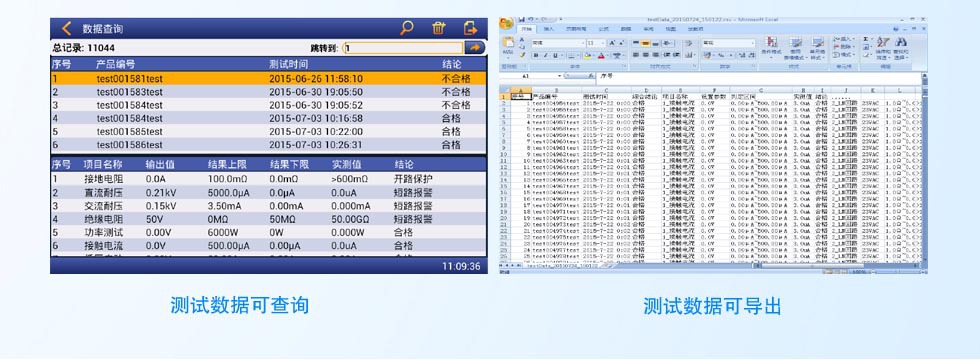

1、數據存儲功能，ISA系列安規分析儀內置海量存儲，使您的質量控制標準的要求更加容易實現
2、SPC分析功能，按照諸如ISO9001：2008、ISO17025等各種質量控制標準的要求，您不僅僅要進行測量，而且還有許多管理工作要做。此外您還要滿足各種文件編制、控制以及報告的要求。
3、服務器接入功能。支持目前主流的SQL服務器數據庫接入。
艾諾公司提供基于安卓開發的INI Plus軟件，可以簡化您這方面的工作。
按照ISO9001：2008及其它類似質量標準的要求，把您的測試程序、適用性以及溯源性編制成文件。它還能收集和報告數據，幫助您*的、迅速的和有效的進行各項安規測試。
>>>人機交互設計
艾諾ISA系列不僅具備優秀的功能、性能，在外觀和使用上也會給您帶來很好的體驗：
1、安規儀器領域*安卓化控制UI，界面美觀，全觸摸控制
2、采用全德國進口接插件，使用過程中*不須擔心接觸不良、線材脫落，消除安全隱患。

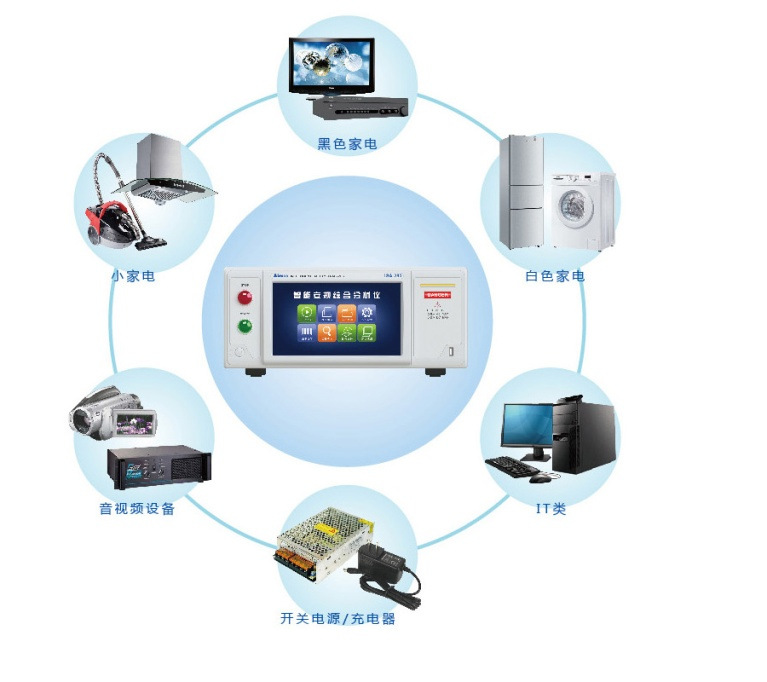

AN1651H 滿足標準
產品類型 | 標準號 | 說明 |
家庭用品 | IEC 60950/GB4943 | IT設備 |
IEC 60065/GB8898 | 視聽設備 | |
IEC 60335/GB4706 | 家用電器 | |
設備、儀器類 | UL 61010-1/GB4793 | 實驗室等使用測試設備 |
UL 60601-1/GB9706 | 醫療設備 | |
電源 | UL1310 | Class 2 電源 |
UL 1778/GB T7260 | UPS設備 | |
變壓器 | UL 1411 | 視聽設備或電視設備的變壓器和馬達變壓器 |
UL 1585 | Class 2 and 3 變壓器（使用在產品有外露接線、需要保證該部位無觸電等危險時） | |
IEC 61558-1/GB19212 | 電源變壓器、供電器等安規要求 |
AN16H系列選型表
型號 | 功能 |
AN1640H | 臺式,八合一安規綜合分析儀 |
AN1651H | 柜式,八合一安規綜合分析儀,內置6kW變頻電源 |
AN1640HD | 臺式,雙工位并行安規綜合分析儀 |
青島艾諾 AN1651H安規綜合測試儀?主要技術參數

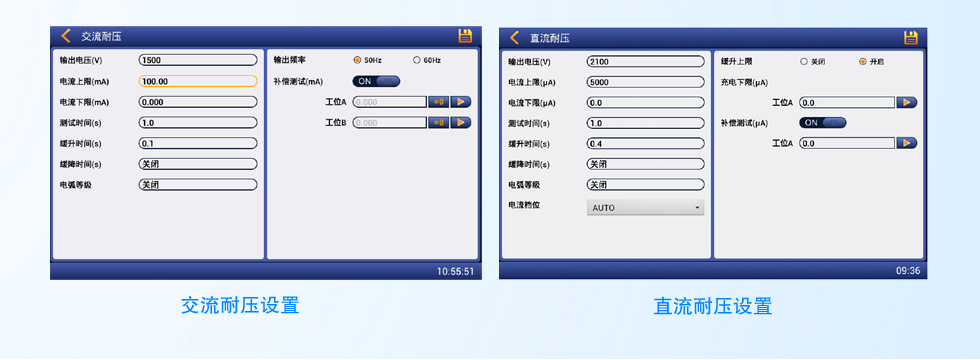

交流耐壓測試 | |||
額定輸出容量 | 200VA（5000V/40mA），短路電流大于200mA； | ||
輸出電壓設置 | 范圍，精度 | 100～5000V，±（1%×設定值+2個字） | |
輸出頻率設置 | 范圍，精度 | 50Hz或60Hz，±0.1%×設定值 | |
報警電流設置 | 上限范圍，精度 | 0.10～或40.00mA，±（1%×設定值+2個字） | |
下限范圍，精度 | 0.000～9.999mA，±（1%×設定值+2個字） | ||
時間設置 | 測試時間范圍 | 0.5～999.9s（0，為時間無限長） | |
緩升時間范圍 | 0.1～999.9s | ||
緩降時間范圍 | 0.1～999.9s | ||
時間設置精度 | ±（0.2%×設定值+1個字） | ||
測量表頭 | 電壓范圍，精度 | 0.01～5.00kV，±（1.5%×讀數值+1個字） | |
頻率范圍，精度 | 50Hz或60Hz，±0.1%×讀數值 | ||
電流范圍，精度 | 0.10～40.00mA，±（2%×讀數值+2個字） | ||
時間范圍，精度 | 0.1～999.9s，±（0.2%×讀數值+1個字） | ||
輸出電壓波形、失真度、調整率 | 正弦波，小于2%（純阻負載），小于（2%×設置值+5V）（從空載到滿載） | ||
起始電壓設置 | （0%～50%）×輸出電壓設定值 | ||
電流補償設置 | 0.000~40.00mA，自動、手動 | ||
電弧偵測 | 1～9級，9級較靈敏，0為關閉 | ||
直流耐壓測試 | |||
輸出電壓設置 | 范圍，精度 | 100～6000Vdc，±（1%×設定值+2個字） | |
報警電流設置 | 上限范圍，精度 | 0~10000μA，±（1%×設定值+2個字） | |
下限范圍，精度 | 0.0~999.9μA，±（1%×設定值+2個字） | ||
時間設置 | 測試時間范圍 | 0.5～999.9s（0，為時間無限長） | |
緩升時間范圍 | 0.1～999.9s | ||
緩降時間范圍 | 0.3～999.9s（0，為關閉） | ||
精度 | ±（0.2%×設定值+1個字） | ||
測量表頭 | 電壓范圍，精度 | 0.01～6.00Vdc，±（1.5%×讀數值+1個字） | |
電流范圍，精度 | 0.0～10000uA，±（2%×讀數值+5個字） | ||
時間范圍，精度 | 0.1～999.9s，±（0.2%×讀數值+1個字） | ||
額定輸出容量 | 60VA（6000Vdc/10mA） | ||
輸出電壓紋波、調整率 | 小于5%（純阻負載，6000V/10mA），小于（2%×設定值+5V）（從空載到滿載） | ||
補償電流設置 | 0 ~200.0μA，自動、手動 | ||
起始電壓設置 | （0%～50%）×設置輸出電壓 | ||
充電下限電流 | （0~3.500）μA，自動、手動 | ||
放電時間 | ≤200ms | ||
電弧偵測 | 1～9級，9級較靈敏，0為關閉 | ||

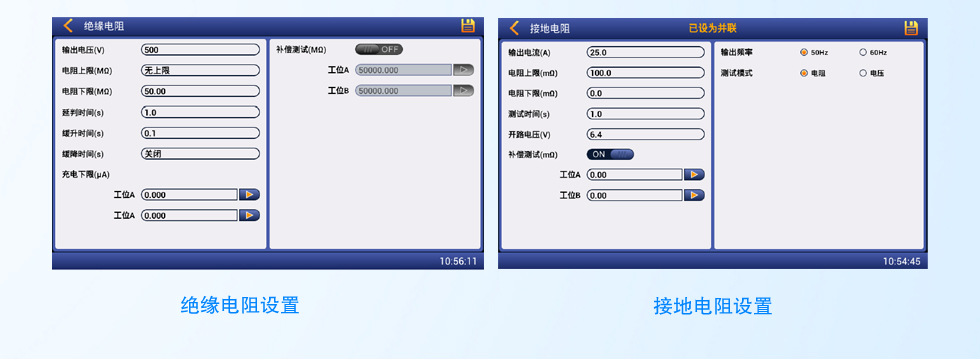

絕緣電阻測試 | |||
輸出電壓設置 | 范圍，精度 | 100～2500Vdc，±（1%×設定值+2V） | |
報警電阻設置 | 上限與下限范圍 | 1～9999MΩ | |
精度 | 100-499V，1~1000MΩ,±(8%×設定值+2個字) | ||
時間設置 | 緩升時間范圍 | 0.1～999.9s | |
延遲判定時間范圍 | 0，0.5～999.9s（0為無限長） | ||
測試時間范圍 | 0，0.5～999.9s（0為無限長） | ||
緩降時間范圍 | 0.1～999.9s | ||
設置精度 | ±（0.1%×設定值+0.1s） | ||
測量表頭 | 電壓范圍，精度 | 100～2500Vdc，±（2%×讀數值+5個字） | |
電阻范圍，精度 | 1～9999MΩ； | ||
時間范圍，精度 | 0.1～999.9s，±（0.2%×讀數值+1個字） | ||
充電下限電流 | 0~3.500μA，自動、手動 | ||
接地電阻測試 | |||
額定輸出 | 輸出電流大32A，測試電阻大600mΩ，開路電壓低于12V | ||
輸出電流設置 | 范圍，精度 | 2.0～32.0A，±（1%×設定值+2個字） | |
輸出電壓設置 | 范圍，精度 | 3.0~6.4V ，±(1%×設定值+2個字) | |
輸出頻率設置 | 范圍，精度 | 正弦波，50Hz或60Hz，±0.1%×設定值 | |
報警限值設置 | 電阻上限與下限范圍 | 2.0~10.6A：0.1~600mΩ； | |
誤差 | ±(1%×設定值+2個字) | ||
補償電阻設置 | 范圍 | 0～100 mΩ，自動測量，補償可開可關 | |
測試時間設置 | 范圍，精度 | 0.5～999.9s（0代表時間無限長）；±（0.2%×設定值+1個字） | |
測量表頭 | 電流范圍，精度 | 2.0～32.0A（或64A），±（2%×讀數值+2個字） | |
電壓范圍，精度 | 3.0~10.0V ，±(2%×讀數值+5個字) | ||
電阻范圍，精度 | 10.0~99.9~100~600mΩ；±(2%×讀數值+5個字) | ||
時間范圍，精度 | 0.5～999.9s（0代表時間無限長）；±（0.2%×設定值+1個字） | ||

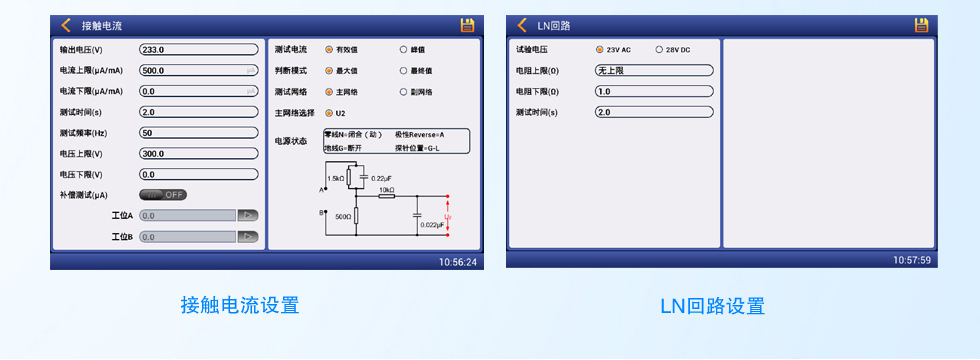

泄漏電流測試 | |||
泄漏測試人體網絡（MD卡）選擇 | 標配網絡，GB/T 12113 圖4；可選配其它測試網絡。 | ||
探針設置 | 對地泄漏電流：G-L、G-N、AUTO（G-L、G-N），對表面泄漏電流：PH | ||
試驗電源狀態 | 試驗電源的極性轉換：開、關、自動； | ||
試驗電壓輸出 | 單相，需要外配隔離變壓器或變頻電源，提供測試所需電壓和頻率。 | ||
試驗電壓上限、下限設置 | 上限、下限范圍: 0.0V~300.0V AC，分辨力： 0.1V，45Hz~65Hz， | ||
試驗電壓測量 | 范圍：0.0V~300.0V、45Hz~65Hz，分辨力： 0.1V，45Hz~65Hz， | ||
負載電流 | 20A | ||
電流上限、下限設置（有效值） | 上限、下限范圍：0.0uA～999.9uA、1000uA~9999uA、10.00mA~12.00mA | ||
電流上限、下限設置（峰值） | 上限、下限范圍：0.0uA～999.9uA、1000uA~9999uA、10.00mA~18.00mA | ||
電流測量（有效值） | 0.0uA～999.9uA：分辨力0.1uA | ||
電流測量(峰值) | 0.0uA～999.9uA：分辨力0.1uA | ||
電流補償 | 范圍：0.000~1.000mA，自動測量，可打開或關閉。 | ||
測試時間 | 范圍：0，（1 ~999.9），0為無限長，分辨力：0.1s，準確度：±（ 1% ×設定值+1個字），測試方式為AUTO（G-L、G-N）時，時間各1半。 | ||

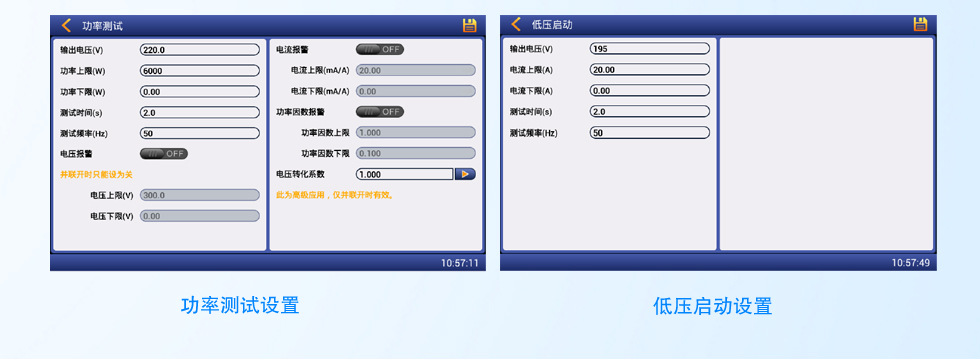

功率參數測試 | |||
功率參數測試 | 額定功率修正 | 軟件開啟功能，可用于并行模式2或負載供電電壓不穩定的情況； | |
報警功能 | 功率上、下限報警； | ||
功率上限、下限設置 | 范圍：0.00W~99.99W、100.0W~999.9W、1000W~6000W | ||
有功功率測量 | 范圍：0.100W~9.999W、10.00W~99.99W、100.0W~999.9W、1.000kW~6.000kW， | ||
電壓上限、下限設置 | 開啟電壓報警功能時 | ||
電壓測量 | 量程：300V，峰值因數1.6 | ||
電流上限、下限設置 | 開啟電流報警功能時 | ||
電流測量 | 量程：20A，峰值因數1.6 | ||
功率因素上限、下限設置 | 開啟功率因素報警功能時 | ||
功率因數測量 | 范圍：±(0.100～1.000)，分辨力：0.001 | ||
頻率設置 | 范圍：DC，45.00Hz≤f≤65.00Hz，分辨力：0.01Hz | ||
測試時間 | 范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s， | ||
低壓?jiǎn)?dòng)測試 | |||
低壓?jiǎn)?dòng)測試 | 電流上限、下限設置 | 范圍：（0.00~20.00）A，分辨力0.01A | |
電流測量 | 量程：20A，峰值因數1.6 | ||
電壓測量 | 量程：300V，峰值因數1.6 | ||
測試時間 | 范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s， | ||
LN回路檢測 | |||
LN回路檢測 | 試驗電壓 | 23V AC/28V DC可選擇， 準確度：±10%×讀數值 | |
上限/下限電阻設置 | 范圍：(1.0~999.9)Ω，分辨力：0.1Ω，判定誤差：±(5%×設定值+5個字) | ||
電阻測量準確度 | 范圍：(1.0~999.9)Ω，分辨力：0.1Ω，測量誤差：±(5%×讀數值+5個字) | ||
測試時間 | 范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s， | ||
系統一般規格 | |||
檢定與校準環境 | 23℃±5℃，（45～75）%RH ，粉塵少 | ||
使用環境 | 0 ºC ～40ºC,，（5～90）%RH ，粉塵少 | ||
存儲環境 | -10℃～55℃，（5～95）%RH ，粉塵少 | ||
系統電源 | 220V±10%，50Hz±5% | ||
系統功耗 | 大1000VA（不含被測體的運行功率） | ||
系統重量（不含包裝） | 約40kg | ||
外型尺寸（不含包裝，mm） | 483(W)x 178(D)x 550(H) | ||
