美國TELEVAC MX系列更換MP系列有源壓力表技術特點
閱讀：1243 發布時間：2018-5-30MX系列有源測量儀被設計成MP系列有源測量儀的直接替代品。本文檔介紹了如何使用MX替換MP。請注意，MX系列在性能，價格和外觀方面均優于MP系列。美國EVAC MX系列更換MP系列有源壓力表技術特點
一般比較圖
下面的圖表比較了MX2A，MX4A，MP2AR和MP4AR的一般特性：
| 特征 | MX2A | MX4A | MP2AR | MP4AR |
| 范圍 | 1×10 -4到1000乇 | 1×10 -4到1000乇 | 1×10 -3至20乇 | 1×10 -3到1000乇 |
| 方向 | 任何（1 x 10 -4至20托） 垂直（20至1000托） | 垂直 | 任何 | 垂直 |
| 成本（1zui低，4zui高） | 1 | 2 | 3 | 4 |
| 模擬輸出 | 7個用戶可選 | 7個用戶可選 | 2個工廠設置 | 3個工廠設置 |
| 通訊 | RS-485 | RS-485 | 沒有 | 沒有 |
| 響應時間 | <2秒 | <1秒 | <2秒 | <1秒 |
| 準確度（1好，4zui差） | 2 | 1 | 4 | 3 |
模擬輸出
MPzui多包含三個模擬輸出行為選項，如下所示：
- 日志
- 線性
- 非線性
MX包含7個模擬輸出行為選項，它們是：
- 日志
- 線性1
- 線性2
- 線性3
- 線性4
- 線性十年
- 非線性
MP和MX的模擬輸出之間的關系：
| MP2AR輸出 | MX2A等效輸出 |
| 線性 | 線性4 |
| 非線性 | 沒有 |
| MP4AR輸出 | MX4A等效輸出 |
| 日志 | 日志 |
| 線性 | 線性4 |
| 非線性 | 非線性 |
在MP上，模擬輸出行為通過跳線和引腳選擇來選擇。這個過程在MX上非常簡單，可以使用前面板或通過RS-485通信完成。以下示例顯示了如何將MX的輸出切換到線性4以匹配MP 的線性輸出：
- 導航到測量屏幕
- 按SEL四次，屏幕將顯示“Analog Out”
- 按ENT解鎖屏幕
- 按下DOWN三次，屏幕將顯示“Linear 4”
- 按ENT保存更改
連線
MP和MX連接器比較：
| MP連接器 | MX連接器 |
| D-sub 9針 | D-sub 15引腳 |
電源連接：
| 連接 | MP Pin | MX等效引腳 |
| 電源（+） | Pin 3 | Pin 8 |
| 電源（ - ） | 別針4 | 引腳15 |
模擬輸出連接：
| 連接 | MP Pin | MX等效引腳 |
| 日志/線性模擬輸出（+） | Pin 5 | Pin 9 |
| 非線性模擬輸出（+） | Pin 7 | Pin 9 |
| 模擬輸出（ - ） | Pin 8 | Pin 1 |
設定點連接：
| 連接 | MP Pin | MX等效引腳 |
| 設定點繼電器NO | Pin 1 | 別針4 |
| 設定點繼電器NC | Pin 2 | Pin 3 |
| 設定點繼電器C | Pin 6 | Pin 11 |

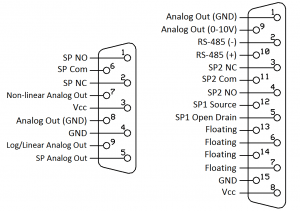

總體的引腳圖比較：
校準
MP上的校準點使用盆進行調整。MX上的校準點使用前面板或RS-485通信進行調整。
MP2AR和MX2A校準點
| 校準點 | MP2AR | MX2A |
| 零 | 是 | 是 |
| 10托 | 沒有 | 是 |
| 760托（大氣） | 沒有 | 是 |
MP4AR和MX4A校準點
| 校準點 | MP4AR | MX4A |
| 零 | 是 | 是 |
| 1托 | 沒有 | 是 |
| 760托（大氣） | 是 | 是 |
MX上的其他校準點允許比MP更的測量。
顯示
MP和MX顯示器之間有很多不同之處：
| 描述 | MP顯示器 | MX顯示器 |
| 類型 | 3個字符的7段LED | 256×64彩色OLED |
| 位置 | 佳 | 面前 |
| 可讀距離 | 3米（10英尺） | 3米（10英尺） |
MX上更高的顯示分辨率允許通過前面板訪問功能。這在MP上是不可能的。
設定點
MX包含兩個設定點，而MP只有一個。此外，MX設定點的評分遠高于MP設定點的評分：
| 描述 | MP | MX |
| 設定點 | 1 | 2 |
| 類型 | 中繼 | 繼電器，開路集電極 |
| 繼電器觸點額定值 | 0.5 A @ 24 VDC | 2 A @ 220 VDC（250 VAC） |
| 開放收藏家評級 | 沒有 | 2 A @ 60 VDC |
MX系列的其他優點
許多現代系統結合了數字通信以提高準確性和易用性。MP不包含任何數字通信，MX則標配RS-485通信。RS-485是可尋址的，允許將多個MX單元連接到同一總線，從而減少布線要求。此外，它還能夠遠程調整MX的功能，而無需訪問前面板。
