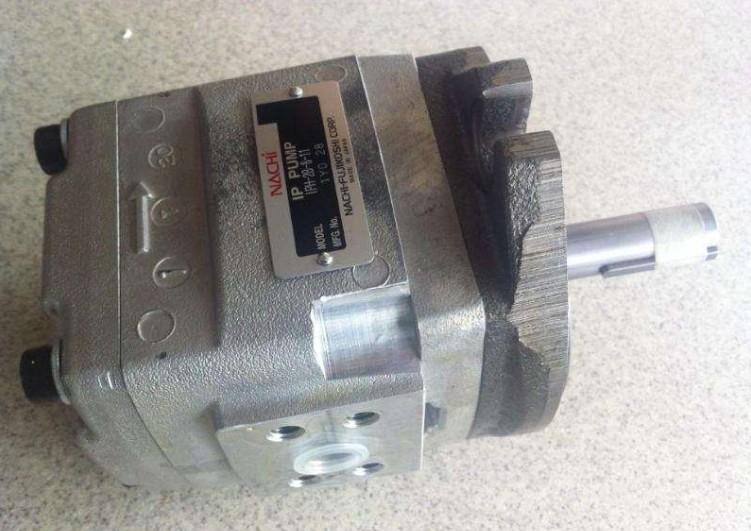

Nachi不二越IPH-3B-10內嚙合齒輪泵
閱讀：1494 發布時間：2020-3-30Nachi不二越內嚙合齒輪泵是采用齒輪內嚙合原理，內外齒輪節圓緊靠一邊，另一邊被泵蓋上“月牙板”隔開。主軸上的主動內齒輪帶動其中外齒輪同向轉動，在進口處齒輪相互分離形成負壓而吸入液體，齒輪在出口處不斷嵌入嚙合而將液體擠壓輸出。
使用說明：
1、齒輪泵低使用轉速不得低于600r/min.
2、工作介質：
（1）推薦油液：夏季使用l-hm46或近似粘度的液壓油，冬季使用l-hv低溫液壓油。
（2）工作油量范圍：-20℃~90℃
（3）工作介質的過濾精度應在50µm以內。
iph系列內嚙合齒輪泵結構特性：
1齒輪泵主要有泵體、齒輪、前蓋、后蓋、軸承、骨架油封等零部件組成。
2泵體、前、后蓋選用ht250灰鑄*，齒輪采用優質粉末冶金，泵軸選用40cr結合鋼淬硬處理，軸承選用sf-1無油潤滑軸承或滾針軸承，密封采用雙唇丁睛橡膠(注：油液溫度在60℃-200℃時或輸送介質有腐蝕性時，訂貨時說明)，使齒輪泵工作性能穩定耐磨損，壽命長，使用斜齒輪，聲音會更低。
高壓內齒輪泵的特性：
1、具有徑向及軸向壓力補償設計，效率高。
2、專二片式偏心填隙設計，增進徑向壓力補償效能。
3、吸入孔和壓力孔成90°
4、適用于剪拆床，動床及各種高壓油壓機械。
5、低脈動（2%）壓力穩定，確保機械運轉穩定，使用壽命長。
安裝說明：
1、安裝時注意齒輪泵標牌標識，旋向是否與系統要求相同，切勿逆向旋轉。
2、齒輪泵的主動軸與原動機的輸出軸之間建議采用撓性聯軸節，其同軸度應在0.1mm以內。
3、齒輪泵軸端除能承受正常的聯軸節傳動所產生的徑向力和軸向力外，原則上不能承受其他過大外力，當需用皮帶輪傳動或齒輪傳動時，須另有軸承支承。安裝時應平穩倒入，不可強行拆卸。
4、安裝法蘭、油口法蘭和接頭等，不得磕碰、劃傷、毛刺等以免漏氣及產生噪聲。
5、進出油口的通徑應按設計標準規定，不可太細、太長、彎頭過多，以免造成吸油不暢和壓力損失太大。
6、齒輪泵的吸油口壓力允許在-125mmhg-+1.5kgf.m之間。
7、齒輪泵的吸油高度不得大于0.5mm。
產品用途：
本系列齒輪泵適用于低壓液壓系統中，用以輸送粘度為1～ 8°礦物油，油溫在10℃～60℃，如液壓油、機械油、燃料油，轉速1000-1500轉/分，應用于機床、液壓機械、工程機械的液壓系統，作為系統的動力源，也可用于稀油站、冶金、礦山、石油、化工、紡織機械等設備中作輸油泵、潤滑泵、增壓泵、燃油泵用。
連泵浦充分潤滑
5、禁止無油狀況下空轉
6、在壓力產生前必須*排放系統內部的空氣
7、如果泵浦連轉20秒后仍有氣泡產生，請查明原因
8、一量達成系統要求的各項工作數值，請檢查管路之間連接是否有泄漏，同時也請檢查操作溫度。
