型多次脈沖法電纜故障測試儀

時間：2014-9-1閱讀：153

型多次脈沖法電纜故障測試儀型號：HT/KC-900S

貨號：ZH5128

產品簡介
型多次脈沖法電纜故障測試儀是在三次脈沖法采樣基礎上發展起來的又一電纜故障測試設備。多次脈沖電纜故障測試儀除具備二次脈沖法電纜故障測試儀、三次脈沖電纜故障測試儀、八次脈沖電纜測試儀的優點外，其特的高壓閃絡不同延時的八個故障測試波形由控制單元自動判別，由計算機控制器地從八個波形中選擇出一個zui便于分析的波形，并可由計算機自動判別故障距離，故障距離直接顯示在操作屏幕上。省去了普通多次脈沖電纜故障測試儀（又叫做八次脈沖電纜故障測試儀）的要求操作人員從多個波形中選取*波形及人工判距兩個步驟。簡化了測試手段，提供了為簡便快捷的故障波形判斷方法。
型多次脈沖法電纜故障測試儀可測試35KV以下等電纜的高、低阻故障，適應性強。采用的“三次脈沖法”多次脈沖采樣，不用人工挑選波形、可自動判距，在沖擊高壓閃絡的同時，發送不同延時的一組八個故障測試脈沖，沖擊高壓閃絡就能得到典型的八組三次脈沖波形。高阻故障波形均呈現為類似低壓脈沖法測試的電纜短路故障波形。軟件設計精良，中文菜單顯示，觸摸屏按鍵操作，簡單快捷，測試結果快速、準確；測試，功能齊，同時還具有的低壓脈沖法和沖擊高壓閃絡法；大液晶屏作為顯示終端，具有的數據處理功能和友好的顯示界面，數據內存空間大；具有高壓采樣保護功能，確保儀器在沖擊高壓和強電場環境下工作。具有測試波形存儲功能，可將現場測試波形大量存儲，并供調用觀察。具有測試波形對比功能，可將測得的故障點波形與好相的長開路波形同時顯示在屏幕上，進行波形同屏對比和波形疊加對比，使故障距離的判斷加準確。具有自動選擇波形、自動判距功能。其采樣成功率及操作便捷性遠遠超過普通型的多次脈沖電纜故障測試儀（又叫做八次脈沖電纜故障測試儀）。
主要性能指標
1、測試方法：多次脈沖法（八次脈沖）、沖擊高壓電流取樣法、低壓脈沖法；
2、沖擊高壓：低于42KV；
3、數據采樣速率: 100MHz、50MHz、25MHz、12.5MHz；
4、測試距離：＞30Km
5、讀數分辨率：0.1m
6、系統測試精度小于20cm；
7、測試盲區：測試盲區
8、工作環境：-10~+45℃

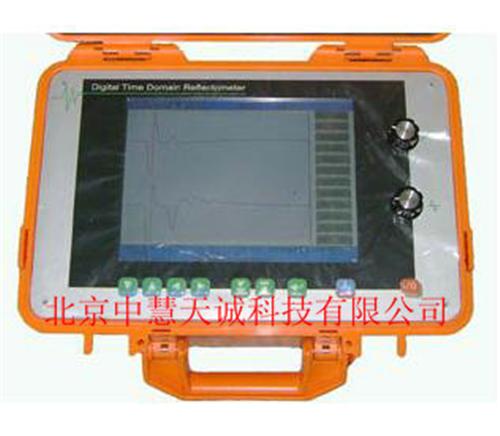

多次脈沖電纜故障測試儀主機圖片
多次脈沖產生器是電纜故障測試儀實現多次脈沖法檢測電纜故障的關鍵設備。是西立開發、研制和生產的具有自主，*推出并達到水平的重要成果。配套后實現三多次脈沖法的完整測試。在數萬伏的沖擊高壓條件下，沖擊高壓閃絡便能得到八組不同時延的三次脈沖測試波形，中央處理單元自動從中選擇的zui便于分析的一組類似低壓脈沖法的短路故障波形，顯示于大屏幕彩色液晶屏幕上。從而電纜故障檢測領域中的自適應、自動判距，誤判、錯判的zui高境界。大地提高了電纜故障測試現場的工作效率。
指標：
1、測試脈沖電壓：400V
2、輸入沖擊電壓：小于42kV
3、液晶顯示、鍵盤控制
4、電源：交流220V，50Hz
5、體積：360mm×230mm×220mm
6、：5kg
7、工作條件: 溫度-10℃～+45℃，相對濕度 90%。

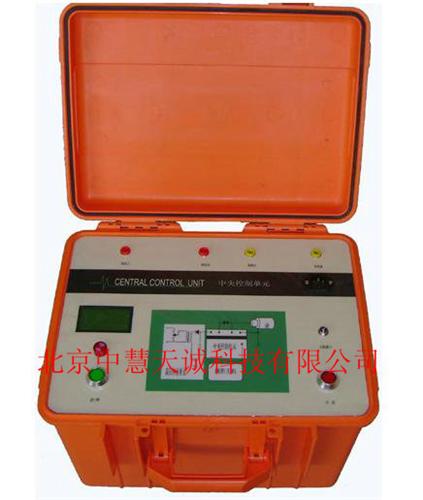

多次脈沖中央控制單元圖片
整套儀器功能與特點
1、可測35KV以下等電纜的高、低阻故障，適應面廣。
2、采用zui的"三多次脈沖法"測試。同時還具有的沖擊高壓閃絡法和低壓脈沖法。
3、高阻故障均呈現zui簡單的類似低壓脈沖短路故障波形特征，易判讀，比二次脈沖法、八次脈沖法、簡單。
4、具有方便用戶的軟件和中文菜單以及按鍵操作。按鍵定義簡單明了。測量方法簡單快速。
5、檢測故障成功率、測試精度及測試方便程度優于一種檢測設備。
6、10.4寸彩色液晶屏作為顯示終端，儀器具有的數據處理能力和友好的顯示界面。
7、具有的采樣高壓保護措施。測試儀器在沖擊高壓環境中死機和損壞。
8、控制系統，測試時間短，操作便捷。
9、操作簡單，性高。具有高的。
10、測試盲區。
11、內置電源，可在電源環境測試電纜的開路及低阻短路故障。
儀器成套性：
基本配置：型多次脈沖電纜故障測試儀、電纜故障定位儀、電纜路徑儀、中央控制單元
可選配置：高壓脈沖發生器、高壓一體化發生器、帶電電纜路徑儀、直埋電纜故障定位儀
：客戶購機之日起18個月內保修（不含充電電池），終身維修。
