服裝織物面料中“電子織物拉力機”各項配置淺析
閱讀：758 發布時間：2015-11-23電子織物拉力機各項配置淺析： 織物在諸多的服裝面料行業引用非常的廣泛，織物的各項性能在特定的行業有著特定的要求，紡織企業也時刻關注該類性能標準，武漢國量儀器有限公司簡單的解析關于電子織物拉力機的各項配置性能個簡單的介紹。
一、機架設計使用年限超過30年
1、高強度材料的堅固剛性機架預加載軸承和精密滾珠絲桿、加厚橫梁和底座橫梁，以及較低張緊度的傳動帶，可zui大程度地減少試驗過程存儲的能量，從而得到更好的測試性能及獲取更為的模量和應變值。
2、優異對中和彎曲的導軌
在執行軸向試驗時，只有具有穩定、的剛性導軌的系統才能得到的應力和應變結果，以確保試樣在載荷作用下受到的側向力的影響為zui小。
3、更大的進口電機及伺服控制驅動系統，更高的可靠性。
大功率電機使試驗開始時的加速率更高，循環測試時的運轉周期更快，雙皮帶系統可以使?jié)L珠絲桿保持同步運動，并消除橫梁傾斜傾向并有助于系統對中及定位。
二、基于嵌入系統的第七代數字信號處理(DSP)控制技術
1、高速率、低振動日本進口交流伺服驅動裝置，高分辨率數字閉環控制器。
2、模塊化設計，多通道數據采集及模擬輸出模塊、開放式數據管理，可實現負荷、變形、位移、變速等檢測控制。
3、高精度進口載荷傳感器采用高精度24 bits A/D，取樣頻率2000Hz，全程力量zui大解析度 1/1,00,000。
4、配有移動控制盒，方便移動或安裝在機架上，顯示機臺工作狀態，并能提供試驗控制過程中的所需控制鍵，定位點動按鈕及精密定位指輪，可以移動行車，微調可以到0.1毫米。
三、功能強大、簡單易用的操控軟件(軟件著作權2010SR046285)
1、軟件系統采用構件式架構，能自由組合測試流程，滿足所有常規試驗方法，且不斷增加的試驗方法標準庫（GB/T、 FZ/T 、ISO、ASTM、BS等）。
2、引導試驗員完成相關標準測試，用戶可在不重置已有軟硬件系統的情況下升級更新，用戶可通過在線支持，輕松維護設備，永無后顧之憂。
3、用戶友好的運行操作軟件以直觀的、按鈕操作的環境和容易理解的顯示屏大大簡化了測試選擇、啟動和實時監控。易于理解的顯示和高度靈活、交互式數據圖形繪制，增強了試驗后分析能力。
4、文稿類的報告和圖表，或?yàn)闈M足您的特別數據共享需求而定制的格式。易創建的格式將測試結果有效地輸出為直觀的試驗報告及其它格式，例如Excel、Word、HTML等。

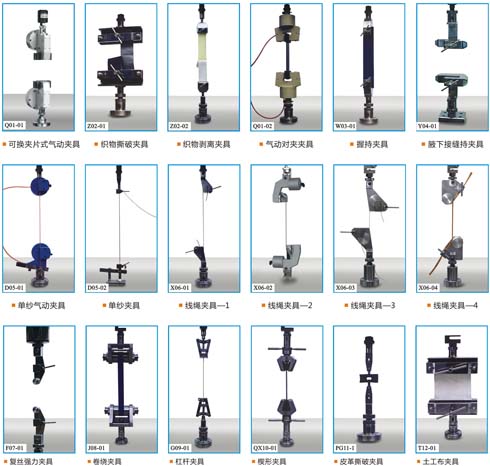

四、全套可選夾具、附件和引伸計
主要技術參數：
1、zui大負荷： 0.5、10、20、30KN
2、力試驗力分辯率為±1/250000,且全程分辨率不變；
3、有效試驗寬度：500mm；
4、有效拉伸空間：600或800mm；
5、試驗速度:：0.001~1000mm/min任意調；
6、測試精度： <±1%或<0.5%；
7、位移測量精度：示值的±0.5%以內；
8、變形測量精度：示值的±0.5%以內；
9、試臺升降裝置：快/慢兩種速度控制，可點動；
10、試臺安全裝置：電子限位保護；
11、試臺返回：手動可以zui高速度返回試驗初始位置，自動可在試驗結束后自動返回；
12、超載保護：超過zui大負荷10%時自動保護；
13、功率： 2.0KW；
14、主機尺寸：1000*680*2450mm；
15、主機重量：1250kg；
