            產品簡介

            CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向,控制執行氣缸驅動閥板作上下運動,達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
            帶反饋信號裝置。

            詳細介紹


            CCQ型-氣動超高真空插板閥



            CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向,控制執行氣缸驅動閥板作上下運動,達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
            帶反饋信號裝置。

            主要技術性能

            適用范圍  105~1.3×10-7Pa
             閥門漏率  ≤1.3×10-7Pa.L/S.(DN≤200)
              ≤6.7×10-7Pa.L/S.(DN≥250)
             適用溫度  -30~+150℃
             閥門開啟時閥板兩側的壓差  ≤2.7×103Pa.
             氣源壓力  0.4~0.6MPa

            主要零件材料

            閥體、閥板:不銹鋼
            密封件:氟橡膠、波紋管(軸封)、丁腈橡膠。

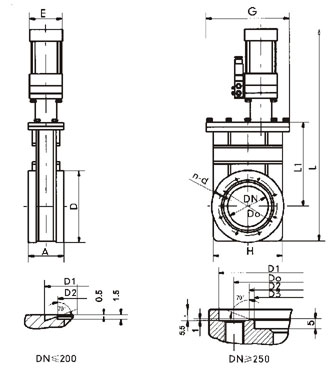

            外形及連接尺寸

            Model
            型號
            DN
            A
            H
            D
            Do
            D1
            D2
            D3
            L
            L1
            G
            E
            n-d
            法蘭標準
            CCQ-50
            50
            60
            92
            89
            72.4
            61.6
            55.6

            515
            153
            220
            65
            8-M8
            GB6071
            CCQ-63
            63
            65
            105
            114
            92.1
            82.6
            76.6

            566
            180
            220
            80
            8-M8
            CCQ-80
            80
            65
            130
            130
            110
            99
            93

            603
            200
            220
            80
            16-M8
            CCQ-100
            100
            70
            152
            152
            130.2
            120.7
            114.7

            653
            267
            220
            95
            16-M8
            CCQ-150
            150
            70
            202
            202
            181
            171.5
            165.5

            771
            350
            270
            95
            20-M8
            CCQ-200
            200
            80
            251
            253
            231.8
            222.3
            216.6

            889
            424
            270
            115
            24-M8
            CCQ-250
            250
            85
            300
            314
            288
            308
            275
            271
            1127
            574
            350
            140
            24-M10
            JB5278
            CCQ-300
            300
            85
            352
            365
            338
            353
            323
            318
            1197
            613
            420
            140
            32-M10

            CCQ-320
            320
            85
            372
            385
            357
            379
            344
            340
            1197
            613
            440
            140
            36-M10
            JB5278
            CCQ-400
            400
            110
            456
            497
            454
            480
            440
            436
            1666
            810
            536
            180
            36-M12
            CCQ-500
            500
            135
            595
            590
            555
            580
            540
            536
            1835
            870
            640
            220
            40-M12
            CCQ-630
            630
            135
            690
            700
            658
            680
            639
            635
            1930
            960
            780
            280
            40-M16
            CCQ-800
            800
            150
            880
            890
            855
            880
            835
            831
            2200
            1100
            950
            350
            60-M16
