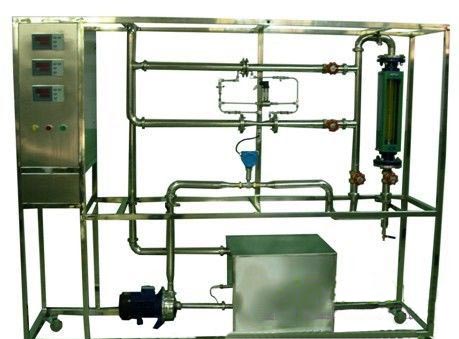

YUY-LT19流量計性能測定實驗裝置

一、YUY-LT19流量計性能測定實驗裝置|流體力學實驗裝置描述
1、結構緊湊，流程簡單，設備投資少。
2、使用方便，安全可靠，節省實驗時間。
3、裝置體積小，重量輕，移動方便。
二、YUY-LT19流量計性能測定實驗裝置|流體力學實驗裝置實驗項目
1、了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和主要特點。
2、掌握流量計的標定方法。
3、了解節流式流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。
4、學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。
5、測定節流式流量計（孔板、文丘里）的流量標定曲線。
6、測定節流式流量計的雷諾數Re和流量系數C的關系，并進行比較。
7、測定轉子流量計的流量標定曲線。
三、裝置配置
轉子流量計、孔板流量計流量、文丘里流量計、文丘里流量計、渦輪流量計、溫度顯示儀、流量顯示儀、電多路顯示儀、壓差傳感器、不銹鋼離心泵：功率550W、不銹鋼水箱、不銹鋼管路、管件及閥門、不銹鋼儀表柜：測控、電器設備在實驗架上。
不銹鋼材質框架2.00×0.55×1.80米（帶腳輪及禁錮腳）。
四、技術參數
1、設備參數
（1）離心泵:型號:WB70/055 轉速n=2800轉/分，流量Q=20-120L/min，揚程H＝19-13.5m
（2）貯水槽:550×400×450
（3）試驗管路:內徑 d＝26.0mm
2、流量測量
（1）渦輪流量計：φ25，zui大流量10m3/h
（2）孔板流量計：孔板孔徑φ15，
（3）文丘里流量計：喉徑φ15，
（4）轉子流量計：LZB-25 (0.25-2.5m3/h)
（5）銅電阻溫度計
（6）差壓變送器（0-200kPa）
流量計性能測定實驗裝置

分項	說明
裝置功能	1.了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和主要特點。 2.掌握流量計的標定方法。 3.了解節流式流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。 4.學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。 5.測定節流式流量計（孔板、文丘里）的流量標定曲線。 6.測定節流式流量計的雷諾數Re和流量系數C的關系，并進行比較。 7.測定轉子流量計的流量標定曲線。
設計參數	孔板流量計流量： 0.2~10m3/h，壓差范圍：10~100KPa 文丘里流量計流量：0.2~10m3/h，壓差范圍：10~60KPa 轉子流量計流量：0.4~4m3/h。渦輪流量計流量：0.2~20m3/h。溫度：常溫。
公用設施	水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。電：電壓AC380V，功率1.0KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。實驗物料：清潔自來水。外配設備：無。
主要設備	LZB-40水轉子流量計：流量范圍 400～4000l/h 孔板流量計流量： 0.2~10m3/h?？装辶髁坑嫞嚎装搴韽剑?.020m 文丘里流量計流量：0.2~10m3/h。文丘里流量計：文丘里喉徑：0.020m LWGZ-25渦輪流量計流量：0.2~10m3/h。 AI501宇電溫度顯示儀，AI501宇電流量顯示儀 AI501宇電多路顯示儀，LXWY壓差傳感器0～200.0KPa WB70/055型不銹鋼離心泵：功率550W，zui大流量0.2～8m3/h 正泰電器：接觸器、開關、漏電保護空氣開關 不銹鋼水箱、不銹鋼管路、管件及閥門不銹鋼儀表柜：測控、電器設備在實驗架上不銹鋼材質框架2.00×0.55×1.80米（帶腳輪及禁錮腳）。
測控組成	變量	檢測機構	顯示機構	執行機構
	孔板流量計差壓	壓差傳感器	數字顯示	無
	文丘里流量計差壓	壓差傳感器	數字顯示	無
	液體溫度	鉑電阻溫度計	數字顯示	無
	渦輪流量	傳感器	數字顯示	手動閥控
	轉子流量	轉子流量計	就地顯示	手動閥控
軟件組成	載體要求	數據處理軟件一套
