YUY-JG35汽車ABS故障診斷實訓臺|汽車底盤實訓設備

一、YUY-JG35汽車ABS故障診斷實訓臺|汽車底盤實訓設備簡介

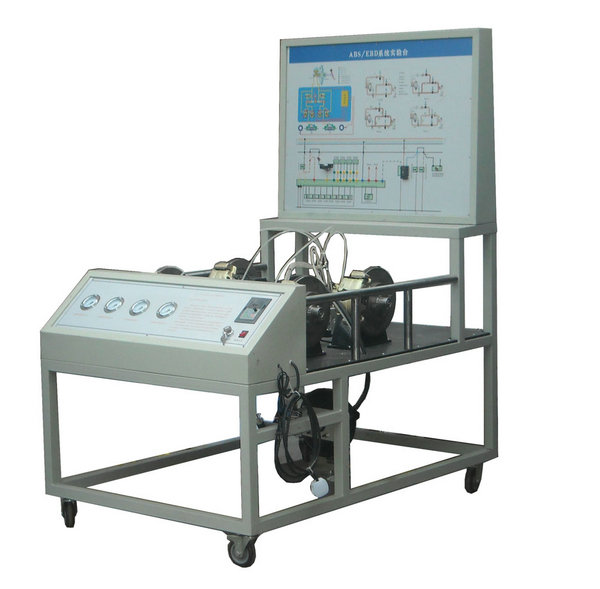

本實驗臺以（可選車型：帕薩特、本田、桑塔納、捷達、科魯茲、別克。。。各種車型制作）的：ABS防抱死制動系統實物為基礎，由移動臺架、控制臺和測量面板三部分組成。適用于中高等職業學院和培訓機構的汽車ABS系統構造與維修實訓教學，能夠滿足對ABS系統的結構、工作原理的教學和考核需要。本實驗設備操作方便，安全可靠，易于維護。
二、YUY-JG35汽車ABS故障診斷實訓臺|汽車底盤實訓設備標準配置
配備有ABS系統所有的組成部分（包括制動踏板、制動總泵和分泵、ABS泵、ABS控制電腦ECU、輪速傳感器、前后制動裝置、傳動半軸、管路）；輔助組成部分（包括變頻調速電機、2個皮帶盤、傳動軟聯軸器、電機過載自動斷電保護裝置、真空助力器）、點火開關、LED燈、OBDII診斷座、ABS故障燈、變頻電機調速控制裝置、4個油路壓力表、DC12V電源及電路安全保護裝置，集成電路故障設置器、設有ABS制動系統組成結構圖和電路圖，外接式的電腦、傳感器和執行檢測端子。
三、功能特點
（1）展示功能：
1、把ABS系統整套完整的部件和控制系統及輔助裝置按合理的位置排布，充分展示ABS系統的結構組成，便于理解ABS系統的結構和工作原理；
2、面板上有ABS系統的結構和電路工作原理圖和ABS液壓工作圖，并能直接在電路圖上檢測ABS電路，進行各元件的參數測量和對故障的診斷分析；
（2）動態運行功能：
1 、用三相電動機帶動前后軸運轉，模擬汽車在路面行使，踩下制動踏板，在制動碟將要抱死時，ABS系統開始工作，在制動踏板上明顯感受到不斷的反彈作用，充分展示ABS防抱死制動系統的工作過程；
2、可模擬ABS制動系統在不同車速時工作的全過程；便于理解ABS系統并不是在任何車速都起作用；制動時也可模擬單個車輪速度與另3個車輪速度不一樣ABS的工作狀況；
3、通過真空助力力制動，使ABS系統演示過程更輕松。
（3）實時顯示功能：
1、指針表實時顯示4個制動分泵油壓；充分反映制動總泵和制動分泵的壓力變化，ABS系統工作時，各個車輪的制動壓力表指針不停的擺動，表現ABS工作時系統不停的施壓和泄荷工作；
2、高亮LED燈顯示液壓泵的工作狀態；
3、ABS故障燈實時反映ABS電控系統工作狀況，當ABS故障燈亮?xí)r，表示ABS電控部分有故障，制動時ABS失效，系統以常規制動方式進行；
（4）自診斷和檢測功能：
1、通過OBDII診斷座，利用檢測儀器進行讀碼、消碼、讀取數據流、動態波形顯示等實驗；
2、外接式的電腦、傳感器和執行檢測端子，可使用儀器進行整個ABS電控系統參數的檢測和分析；
四、參數
重量：310kg
電源：交流380V、直流12V
電機功率：4kw
五、實訓項目
1．ABS電控系統結構認識；
2．ABS電控系統自動檢測；
3．故障碼調取和清除；
4．?dāng)?shù)據流的讀取與分析；
5．執行元件測試；
6．ABS系統電控元器件測量；
7．ABS系統工作信號測量；
8．故障設置與排除；
9．打腳功能試驗；
10．系統排空試驗；
11．ABS系統工作與不工作對比試驗；
12．ABS電控系統綜合診斷。
