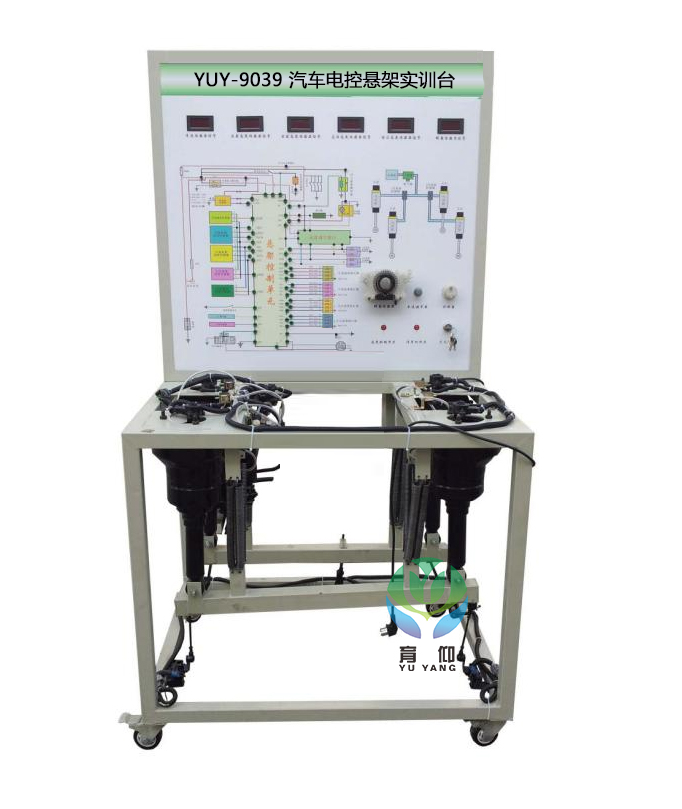

YUY-9039汽車電控懸架實訓臺|汽車底盤實訓設備

一、YUY-9039汽車電控懸架實訓臺|汽車底盤實訓設備簡介
汽車電控懸架實訓臺采用翻新LS400汽車空氣懸架系統為基礎，充分展示汽車空氣懸架的組成結構和工作過程。
汽車電控懸架實訓臺適用于學校對空氣懸架的理論和維修實訓的教學需要。
汽車電控懸架實訓臺滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、YUY-9039汽車電控懸架實訓臺功能特點
1.真實可運行的汽車空氣懸架系統，充分展示汽車空氣懸架系統的組成結構。
2.操縱高度控制開關或調節任意懸架高度，空氣懸架ECU控制壓縮機、高度控制電磁閥、懸架減震器硬度控制器等執行元件工作，完成對空氣懸架高度和減震器硬度的調節，真實演示汽車空氣懸架系統的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有*褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車空氣懸架系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空氣懸架系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有故障指示燈和診斷座，可通過短接線閃爍故障碼來實現系統的自診斷功能。
6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
7. 配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三、YUY-9039汽車電控懸架實訓臺|汽車底盤實訓設備技術規格
外形尺寸：1200×1000×1700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40×40×3mm
移動腳輪：100×50mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖；面板：950×900×4mm	套	1
2	空氣懸架控制電腦(ECU)	原車	套	1
3	診斷座	原車	個	1
4	壓縮機	原車	臺	1
5	1號高度電磁閥	原車	個	1
6	2號高度電磁閥	原車	個	1
7	高度控制繼電器	原車	個	1
8	高度控制開關	育仰	個	1
9	左右前懸掛控制執行器	原車	套	1
10	左右前控制傳感器	原車	套	1
11	左右后懸掛控制執行器	原車	套	1
12	左右后控制傳感器	原車	套	1
13	轉角傳感器	原車	個	1
14	各種模擬開關信號裝置	育仰	套	1
15	加載模擬彈簧	育仰	套	1
16	移動臺架(帶自鎖腳輪裝置)	1200×1000×1700mm(長×寬×高)	臺	1
17	故障模擬與排除裝置	育仰	套	1
