透明液壓傳動實訓裝置

一、YUY-YY透明液壓傳動實訓裝置|液壓氣動實驗臺概述

液壓實驗臺技術是上海育仰公司為實現液壓傳動課程現代化教學而進行研究的科技成果，它*技校、中專、大專院校的液壓傳動透明教學設備的*。液壓傳動具有重量輕、功率大、結構簡單、布局靈活、控制方便等特點、速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范圍寬，快速性好，工作平穩、噪音小，元器件已實現系列化、標準化，通用化等一系列優點，隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。

二、YUY-YY透明液壓傳動實訓裝置|液壓氣動實驗臺主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、直流電機功率：250W 調速范圍0－1700r/min
4、實訓油路液流壓力要求需0.3－0.8MPa（油泵zui高壓力：PMAX=2.5MPa）
5、電磁換向閥：AC220V .吸力3mpa
6、實訓裝置外型尺寸：1250mm×650mm×1800mm
三、YUY-YY透明液壓傳動實訓裝置主要特點

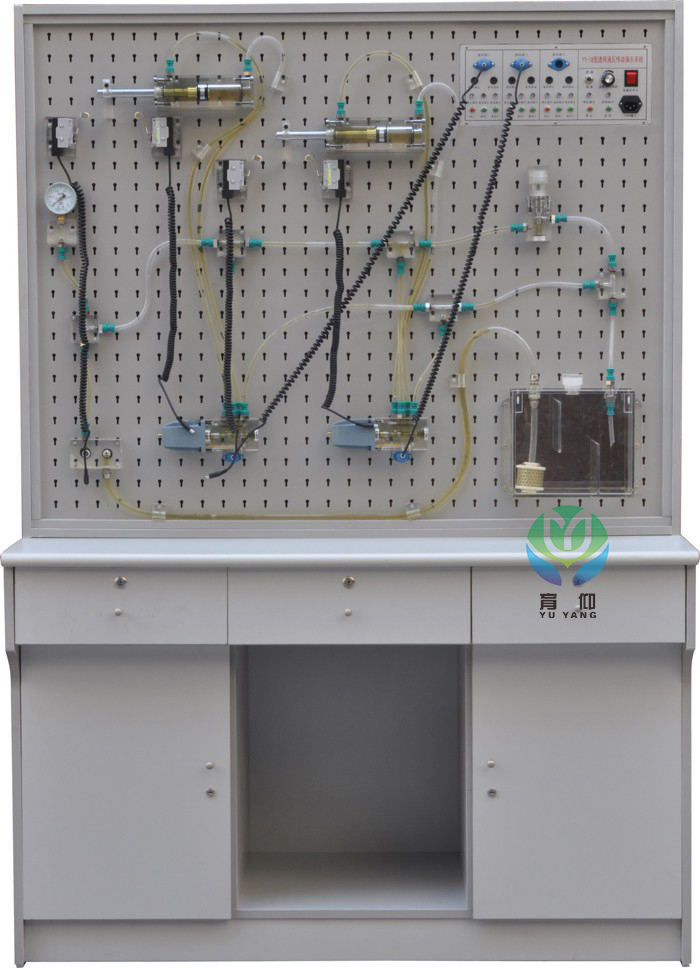

1、透明液壓傳動實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件。
2、配備全常用液壓元件：每個液壓元件均裝有彈性插腳，可方便、隨意地將液壓元件安插在面板上（面板為"網板型"鐵板沖壓成型）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。
四、YUY-YY透明液壓傳動實訓裝置基本實驗內容
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路
