YUY-8074豐田車系手動變速器解剖運行臺

豐田卡羅拉

豐田威馳

豐田金杯海獅

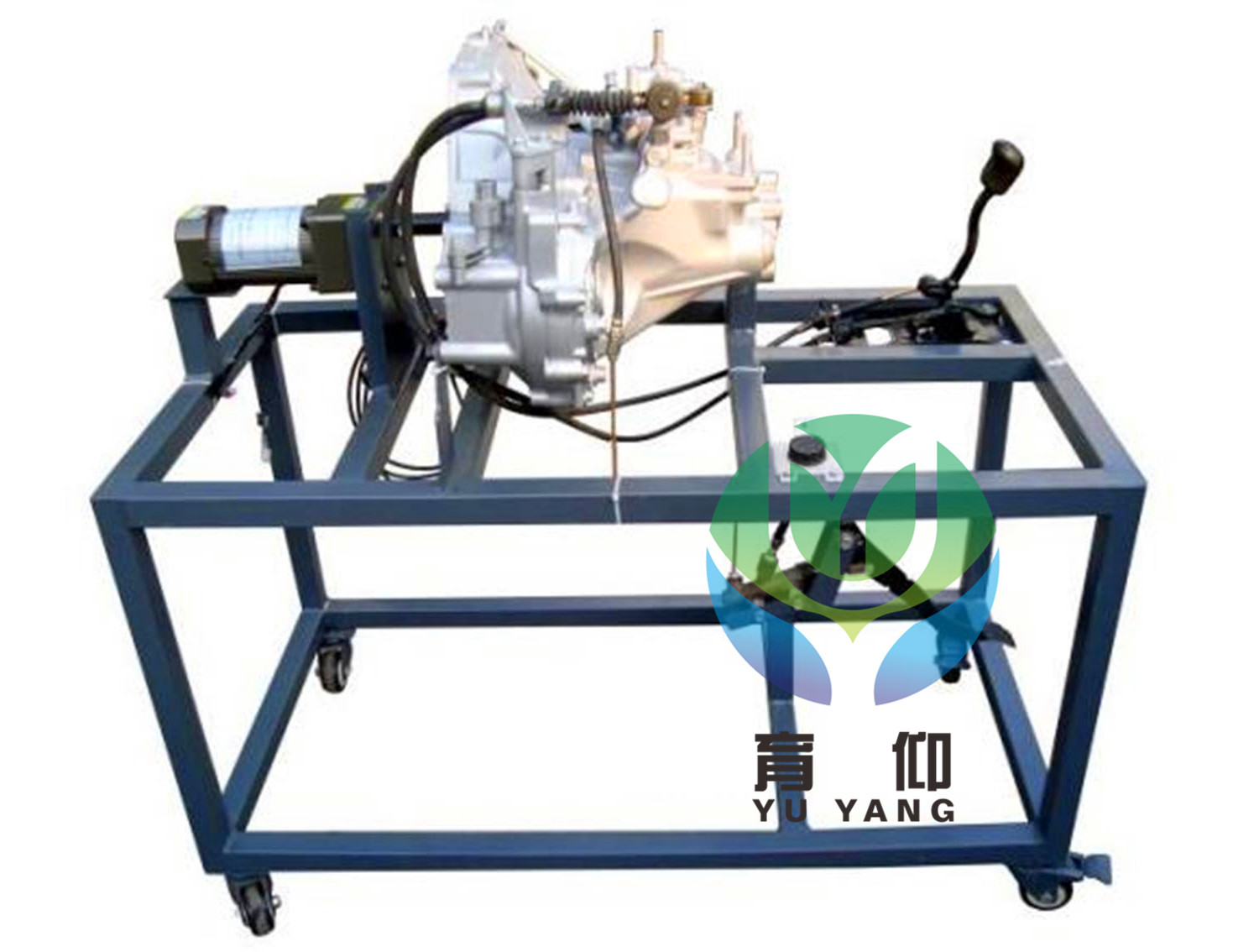

一、YUY-8074豐田車系手動變速器解剖運行臺|變速器及離合器實訓臺功能特點
1.采用手動變速器進行剖面處理，各部件齊全，剖面位置合理，可全面展示內部結構和部件的運動情況，適合于手動變速器原理和機械機構的教學。
2.對變速器各機械剖面采用不同顏色的油漆進行噴涂。
3.由單相減速電動機帶動減速機，減速機帶動變速器輸入軸運轉，真實演示不同檔位下機械運動的傳遞過程。
4.實訓臺驅動部分加裝安全防護罩。
5.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪，可移動式，方便教學。
二、YUY-8074豐田車系手動變速器解剖運行臺|變速器及離合器實訓臺技術規格
外形尺寸：1000×600×800mm(長×寬×高)
動力電源：?jiǎn)蜗?/span>
單相減速電動機：
電壓：AC 220V
功率：250KW
轉速：15轉/分
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
三、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	手動變速器總成	附件齊全解剖處理	套	1
2	變速器檔位總成		套	1
3	單相減速電動機	功率250W，轉速15轉/分	套	1
4	驅動機構(帶安全防護罩)		套	1
5	漏電保護開關	DZ47LE-32	套	1
6	移動臺架(帶自鎖腳輪裝置)	1000×600×470mm(長×寬×高)	個	1
7	離合器裝置		套	1
