電容式液位計測量工作原理

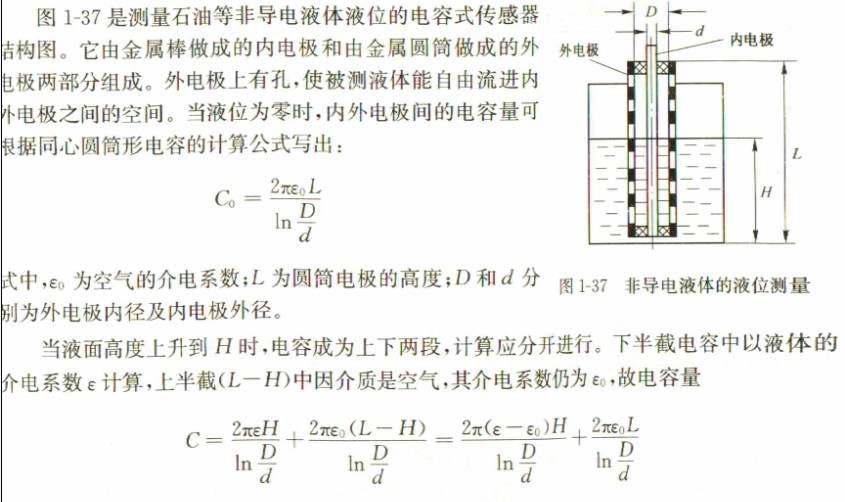

在電容器的極板間填充不同的介質時，由于介電系數的差別，電容量也會不同。例如，以液體代替空氣作為介質時，由于液體的介電系數比空氣大得多，電容量將變大。因此，測量電容量的變化可知道液面的高低。
由上式可知，電容量與液面高度H成線性關系，測定此電容值便可測知液面高度。這里，測量靈敏度與(ε一ε0)成正比，與ln(D/d )成反比。也就是說，被測液體與空氣的介電系數相差愈大，測量靈敏度愈高;同時內外電極間的距離愈靠近，即D/d愈接近于1，測量靈敏度也愈高。當然，決定內外電極間的距離時還要考慮其他因素，如黏滯液體對表面的黏附等，不能過分靠近。
如果被測液體是導電的，那么電極的構造就更簡單。如圖1-38所示，可用銅或不銹鋼棒料，外面套上塑料管或搪瓷絕緣層，插在容器內，就成為內電極。若容器是金屬制成的，那么外殼就可作為外電極。
當容器中沒有液體時，內外電極之間的介質是空氣和棒上的絕緣層，電容量很小。當導電的液體上升到高度H時，其充液部分由于液體的導電作用，相當于將外電極由容器壁移近到內電極的絕緣層上，電容量大大增加。很容易理解，此時電容量的大小與液面高度成線性關系。
上述液位電容可用交流電橋測量，也可用其他方法(如測量充、放電電流等)測定。使用充、放電法時，用振蕩器給液位電容Cs加上幅度和頻率恒定的矩形波，如圖1-39所示。若矩形波的周期T遠大于充放電回路的時間常數，則每個周期都有電荷Q=C x△E對C x充電及放電，用二極管將充電或放電電流檢波，可得到平均電流
這樣，充電(或放電)的平均電流與液位電容成正比，故圖1-39中微安表的讀數可反映液面的高低。
