| 工作溫度 | 真空 | 公稱通徑 | DN15-DN50mm |
|---|---|---|---|
| 類型(通道位置) | 直通式 | 零部件及配件 | 配件 |
| 流動方向 | 單向 | 壓力環境 | 常壓 |
| 種類 | 浮球式 |
產品簡介
詳細介紹
品牌：德國力特LIT
進口熱動力圓盤式蒸汽疏水閥，利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。
圓盤式蒸汽疏水閥是根據熱動力學原理，利用蒸汽和凝結水的熱動力學不同的特征，引起動能和勢能動靜壓變化，使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。廣泛用于蒸汽主管道、伴熱管線、夾套蝸及各種小型蒸汽設備。

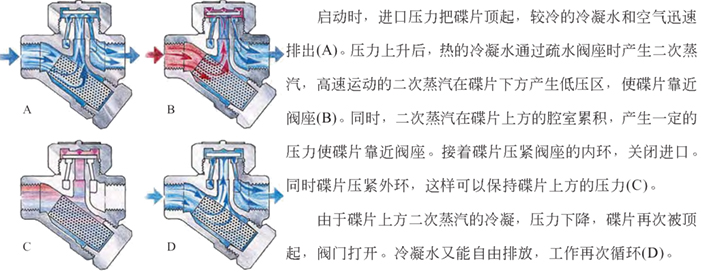

熱動力圓盤式蒸汽疏水閥原理圖：
進口熱動力圓盤式蒸汽疏水閥參數： |
公稱通徑：DN15-DN50
公稱壓力：1.0Mpa-4.0Mpa
適用溫度：-20℃≤T≤425 ℃
適用介質：水、蒸汽、油品
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
連接方式：絲扣螺紋
熱動力圓盤式蒸汽疏水閥特性： |
①結構結實、重量輕、體積小、使用壓力范圍大，不需任何調節；
②具有空氣排放裝置，迅速排除初時空氣、保證快速啟動；
③可承受過熱蒸汽、抗冷凍能力強，安裝不受限制。

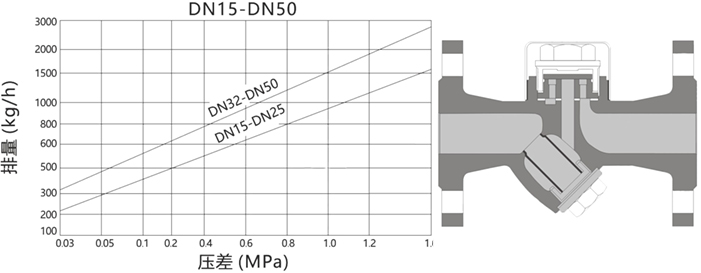

熱動力圓盤式蒸汽疏水閥曲線排量圖：
a/圖中曲線標注的編號（4、8、12等）代表相應工作壓差下的排量及閥座代號
b/壓差是指疏水閥的入口端與出口端的壓力差

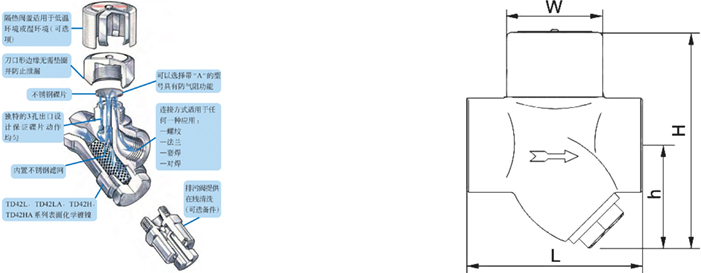

熱動力圓盤式蒸汽疏水閥尺寸： |
主要連接外形和尺寸 | 單位：mm |
DN | 15 | 20 | 25 | 32 | 40 | 50 |
L | 90 | 90 | 90 | 130 | 130 | 150 |
注：此外形尺寸為1.6Mpa壓力疏水閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口疏水閥根據原理作用的不同，可分為以下三種類型：機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型、依靠液體溫度的變化而動作；熱動力型、依靠液體的熱動力學性質的變化而動作，一個蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。
注：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、本公司可根據客戶特定要求配置各類驅動裝置。
