德國力特LIT進口電動直通單座調節閥
品牌：德國力特LIT
德國力特LIT進口電動直通單座調節閥的選型參數表
產品名稱 | 進口電動直通單座調節閥 | 品牌 | 德國力特LIT |
口徑 | DN20-DN450 | 閥體材質 | 鑄鋼、碳鋼、不銹鋼 |
壓力 | 1.0Mpa-10Mpa | 閥芯結構 | 單座柱塞型閥芯 |
溫度 | -60℃~560℃ | 法蘭端面距 | GB12221-89 |
連接方式 | 法蘭連接 | 手動裝置 | 帶手柄 |
適用介質 | 水、蒸汽、油品等 | 保護等級 | IP55 |
應用行業 | 醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上 | ||
獲得認證 | TUV，ISO, SIL，ASTM, ASME,CE, ABS等 | ||
進口ZDLP型電動式單座調節閥采用頂導向結構，閥體結構緊湊，流體通道呈S型六線，壓降損失小，流通量大，可調范圍廣，流量特性精度高。閥芯導向部分的導向面積大，具有抗震性能強的特點，閥座關閉性能符合GB/T4213-92標準，調節閥配用接收ON-OFF或4-20mADC或1-5V的直流信號進行比例動作的小型、堅固、高精度的執行機構，更適用于要求可靠性及關閉性能高的高溫、低溫及高壓場合下使用。
進口電動直通單座調節閥參數： |
一、閥體參數：
公稱通徑：DN20-DN450
公稱壓力：1.0Mpa-10Mpa
適用溫度：-60℃~560℃
連接方式：法蘭連接
適用介質：水、蒸汽、油品等
閥體材質：鑄鋼、碳鋼、不銹鋼
閥芯結構：單座柱塞型閥芯
法蘭端面距：GB12221-89
法蘭標準：GB/T9113-2010；JB/T79.1-94；JB/T79.2-94；HG/T20592-2009；ANSI；JIS；DIN
二、執行機構：
手動裝置：帶手柄
保護等級：IP55
隔爆等級：ExdⅡBT4
控制動作：比例控制或ON-OFF控制
電源信號：AC220V，50Hz
輸出信號：4-20mADC（負載電阻500Ω以下）
輸入信號：4-20mADC或1-5VDC須選擇輸入信號"斷"時調節閥的位置（保位、全開、全關）
三、性能參數：
回差：≤1%
死區：≤1%
基本誤差：±1%
可調范圍：50：1
流量特性：線性、等百分比
閥座泄漏率（對于額定Kv值%）：金屬密封小于0.01%(ANSIB16.104-1976Ⅳ級)及小于0.001%(為選擇項)；軟密封小于0.00001%以下(ANSIB16.104-1976VI級)
四、額定Kv值、行程及動作時間：
公稱通徑 | 額定流量系數Kv | 電動執行機構型號 | 輸出推力 | 額定行程 | 動作時間 | |
DN(mm) | 線性 | 等比 | (N) | (mm) | (s) | |
20 | 6.9 | 6.3 | 381LSA-08/20 | 800/2000 | 16 | 3.8/7.6 |
25 | 11 | 10 | ||||
32 | 17 | 16 | 381LSB-30/50 | 3000/5000 | 25 | 7.2/14.7 |
40 | 27 | 25 | ||||
50 | 44 | 40 | ||||
65 | 69 | 63 | 381LSB-50/SC-65 | 5000/6500 | 40 | 23.5/14.3 |
80 | 110 | 100 | ||||
100 | 176 | 160 | ||||
125 | 275 | 250 | 381LSC-99/160 | 10000/16000 | 60 | 30/60 |
150 | 440 | 400 | ||||
200 | 690 | 630 | ||||
進口電動直通單座調節閥特性： |
ZDLP/ZAZP電子式電動單座調節閥是3810L系列電子式電動執行機構和單座調節機構組成，電動執行機構內配有伺服系統，無需另配伺服放大器，有輸入信號及電源即可控制運轉，連線簡單，調節機構閥芯采用頂導向，適用于對泄漏量要求嚴格，閥前后壓差低及有一定粘度和含有纖維介質的場合。

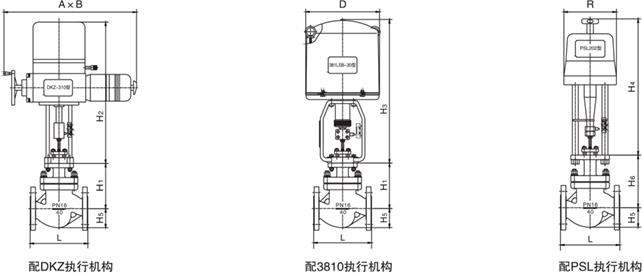

進口電動直通單座調節閥尺寸： |
主要連接外形和尺寸 | 單位：mm |
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
A | 460 | 460 | 460 | 460 | 460 | 530 | 530 | 530 | 630 | 630 | 630 |
B | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 260 | 260 | 260 |
D | 225 | 225 | 225 | 225 | 225 | 255 | 255 | 255 | 310 | 310 | 310 |
R | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 |
重量 | 13 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 |
注：此外形尺寸為1.6Mpa壓力電動調節閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示,單位為t/h。流通能力Cv值(Cv=1.167Kv)是調節閥選型的主要參數之一。
