德國力特LIT進口電動直通雙座調節閥

品牌：德國力特LIT

德國力特LIT進口電動直通雙座調節閥的選型參數表

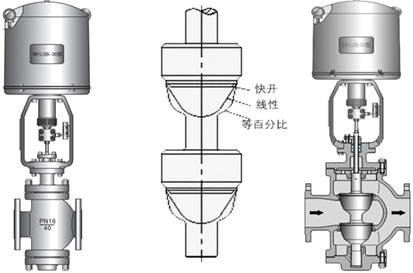

進口電子式雙座調節閥采用雙導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小流通量大，可調范圍廣，流量特性精度高。由于在閥芯導向部的頂部及底部進行了固定，具有抗震耐磨的特點。調節閥配用接收ON-OFF或4-20mADC或1-5V的直流信號進行比例動作的小型、堅固、高精度的執行機構，更適合用于要求動態穩定性好、高可靠性、高壓、高壓差及流體介質中含淤漿易堵的工藝條件狀況下的良好控制。
調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。按配執行機構使用的動力可分為：氣動調節閥，電動調節閥，液動調節閥，自力式調節閥；按功能和特性分為：線性特性，等百分比特性，拋物線特性；按行程特點可分為：直行程，角行程。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。

一、閥體參數：
公稱通徑：DN20-DN450
公稱壓力：1.0Mpa-10Mpa
適用溫度：-60℃~560℃
連接方式：法蘭連接
適用介質：水、蒸汽、油品等
閥體材質：鑄鋼、碳鋼、不銹鋼
結構形式：壓力平衡型式
閥芯結構：雙座柱塞型閥芯
法蘭端面距：GB12221-89
法蘭標準：GB/T9113-2010；JB/T79.1-94；JB/T79.2-94；HG/T20592-2009；ANSI；JIS；DIN
二、執行機構：
手動裝置：帶手柄
保護等級：IP55
隔爆等級：ExdⅡBT4
控制動作：比例控制或ON-OFF控制
電源信號：AC220V，50Hz
輸出信號：4-20mADC（負載電阻500Ω以下）
輸入信號：4-20mADC或1-5VDC須選擇輸入信號"斷"時調節閥的位置（保位、全開、全關）
三、性能參數：
回差：≤1%
死區：≤1%
基本誤差：±1%
可調范圍：50：1
流量特性：線性、等百分比
閥座泄漏率（對于額定Kv值%）：金屬密封小于0.1%(ANSIB16.104-1976Ⅲ級)及小于0.01%(ANSIB16.104-1976Ⅳ級)
四、額定Kv值、行程及動作時間：

ZAZN/ZDLN電子式電動雙座調節閥是3810L型電子式電動執行機構或直通雙座閥組成，電動執行機構內配有伺服系統，無需另配伺服放大器，輸入220V(AC)電源及4-20mA(DC)電源信號，即可控制閥門開度，從而達到對介質的壓力、溫度、流量、液位等工藝參數的連續調節。該產品具有動作靈敏、能源取用方便、信號傳輸迅速，同時具有不平衡力小，允許壓差大，流量系數大等特點，廣泛應用于電力冶金、化工、輕紡等行業的自動控制系統。

注：此外形尺寸為1.6Mpa壓力電動調節閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示,單位為t/h。流通能力Cv值(Cv=1.167Kv)是調節閥選型的主要參數之一。
