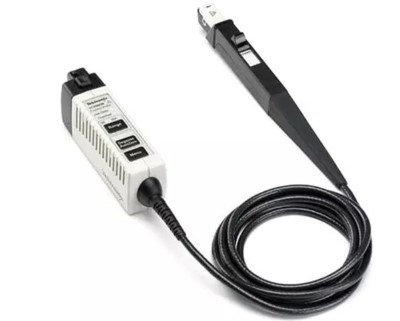

現在市場上常見的電流探頭類型是磁芯電流探頭，或夾合式電流探頭。這是一種間接電流檢測技術，探頭夾住帶待測導線，以實現非接觸性電流測量。探頭的輸出端會產生與測量的電流振幅成正比的電壓信號。從而實現無創測定或隔離測量，過程中探頭不會與待測設備進行電氣連接。
電流探頭是根據法拉第原理設計的用來測量導線中干擾電流信號的磁環，本質上是一個匝數為1的變壓器。使用電流探頭能夠測量流經導線的電流大小。電流探頭分為AC/DC電流探頭以及AC電流探頭。前者可以測量直流以及交流電流的大小，后者只可以測量交流電流的大小。
電流探頭的使用方法：
A、電容測試時使用的導線應選用橫截面面積05mm2（AWG20）以上的導線。
B、將待測電容連接上導線時要將電容移動至基板的錫面?zhèn)龋肁和B方法測定，此外，盡可能的將導線縮短。
電流探頭有兩種形式，一種特定的探頭類型，稱為分芯探頭。這類探頭的線圈放在“U”形芯上，“U”形芯帶有一鐵氧體滑塊，滑塊蓋住“U”形頂部。這類探頭的優點在于，鐵氧體滑塊可以收縮，使得探頭能夠方便地卡到測量電流的導線上。在測量完成時，滑塊可以收縮，探頭可以移到其它導線上。另外一種電流探頭是實芯電流轉換器。這些電流轉換器*繞在被測導線上。結果，必須斷開被測導線，把導線穿過轉換器，然后重新把導線連接到電路上，才能安裝這些轉換器。實芯探頭的主要優勢是它們體積非常小，提供了非常快的頻響，可以測量快速、低幅度電流脈沖和AC信號。到目前為止，分芯電流探頭是常用的探頭類型，其分為AC型和AC/DC型。
電流探頭雖然沒有示波器的電壓探頭那么常見，但是它的作用是其他探頭無法代替的。它能夠在不破壞導線的情況下測量流經導線的電流。當電流探頭與電壓探頭配合使用時能夠測試功率、相位等數據。這對于測試測量系統來說非常的有用。
(來源：網絡，版權歸原作者)
