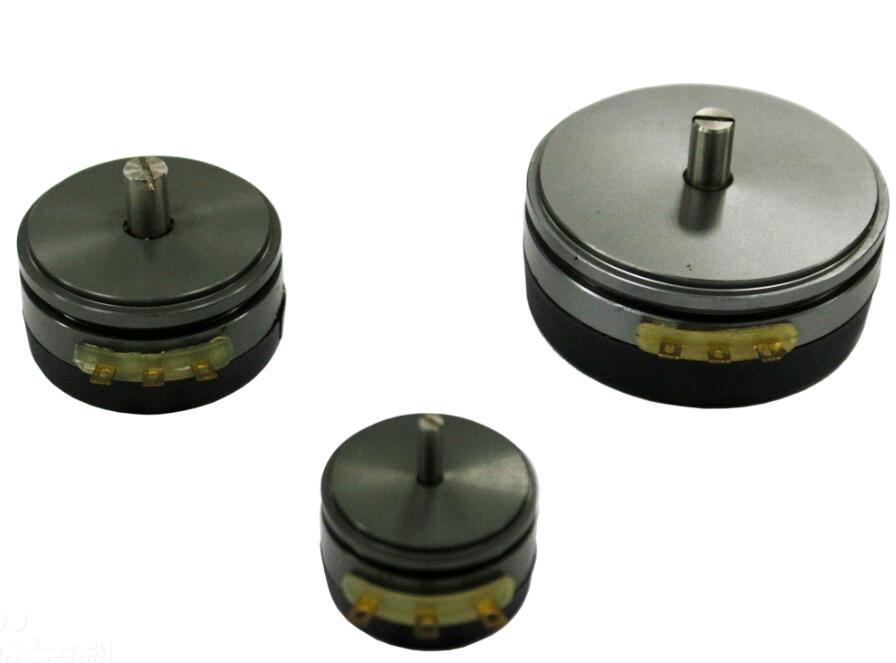

角位移傳感器原理
角位移傳感器是位移傳感器的一種型號，采用非接觸式專利設計，與同步分析器和電位計等其它傳統的角位移測量儀相比，有效地提高了長期可靠性。它的設計*，在不使用諸如滑環、葉片、接觸式游標、電刷等易磨損的活動部件的前提下仍可保證測量精度。
角位移傳感器原理是位移傳感器的一種型號，采用非接觸式專利設計，與同步分析器和電位計等其它傳統的角位移測量儀相比，有效地提高了長期可靠性。它的設計*，在不使用諸如滑環、葉片、接觸式游標、電刷等易磨損的活動部件的前提下仍可保證測量精度。
有以下三種情況：
（1）將角度變化量的測量變?yōu)殡娮枳兓瘻y量的變阻器式角位移傳感器；
（2）將角度變化量的測量變?yōu)殡娙葑兓臏y量的面積變化型電容角位移傳感器；
（3）將角度變化量的測量變?yōu)楦袘?yīng)電動勢變化量的測量的磁阻式角位移傳感器等等。
它的設計*，在不使用諸如滑環、葉片、接觸式游標、電刷等易磨損的活動部件的前提下仍可保證測量精度。
角位移傳感器技術參數
1.旋轉位移，工作溫度范圍大，自帶信號調節；
2.免接觸型傳感器，適應不良環境（振動、沖擊、潮濕、鹽霧等，出色的溫度穩定性）；
3.線性（100%行程）：0.25~0.5；
4.多種范圍、直流輸出；
5.CE認證。
角位移傳感器應用
從力學分類來看，有一種在靜態下工作的角位移傳感器，例如吊車和塔吊的吊臂上就用重錘方式角位移傳感器，只能用于沒有加速度運動的環境，通俗的理解就是不能在運動劇烈的環境上應用，只能用在靜態的場合，是地球重力場直接作用下的傾斜儀器，類似的有氣泡水準儀器，例如在經緯儀，全站儀，裝修行業上使用，水平聯通管也是類似的原理。
角位移傳感器標準的測量方法是在旋轉編碼器上加重錘，重錘是產生重力作用的元件，在車輛運動環境下，就要用空氣阻尼、油池阻尼、電磁阻尼來抑制重錘的晃動以至振蕩，就必然使角位移傳感器的靈敏度下降，響應速度下降。
角位移傳感器也有非編碼，是增量輸出的，如果沒有起始脈沖專門信道，就要用自己外加初始定位傳感器，一般是用紅外的標準產品，缺點是精度低。
使用地磁角位移傳感器基本上不受環境振動影響，又受電磁干擾影響，比賽車輛自身的電動機就要磁屏蔽。
航海、航空和航天器使用一種紅外角位移傳感器，對環境的可見光或紅外輻射進行立體的比較，zui簡單的是求出運載工具相對太陽的姿態，是廣角和立體攝影和圖像處理技術的綜合，zui簡單地要分辨地平線;在比賽的空間，要受到小環境的光線干擾。
（來源：網絡，版權歸原作者）
