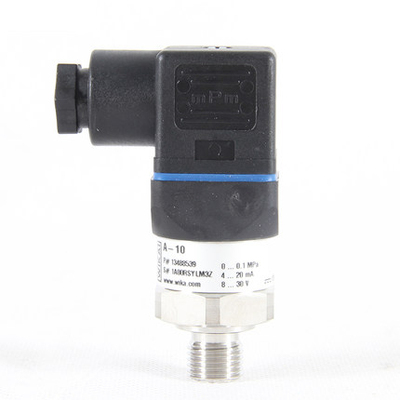

威卡WIKA通用型壓力變送器型號A-10
型號 A-10
壓力變送器
適用于一般工業
應用
■機械制造
■船舶制造
■測量和控制技術
■液壓和氣動領域
■泵和壓縮機
產品特性
■測量范圍：0 ... 0.005 至 0 ... 100 MPa
■精度：0.25 %BFSL或0.5 %BFSL
■輸出：4 ... 20 mA、DC 0 ... 10 V 、DC 0 ... 5 V 和其他
■電氣連接：赫斯曼接頭A型和C型，M12x1圓形航空接頭，
2 m長電纜直出線
■過程連接：G ¼ A DIN 3852-E 、¼ NPT和其他
描述
A-10型壓力變送器設計精心，不僅結構緊湊，而且質量，非常適合通用工業，并且性價比*。
該型號變送器提供0.25 %和0.5 %.兩種非線性精度可選，用戶可根據具體應用選擇合適型號。此外，產品在出廠時還附贈記錄測量點信息的測試報告。
A-10型壓力變送器通過cULus和EAC認證，適用于各地。此外，我們還能根據客戶應用短時間內提供滿足其應用要求的不同壓力單位和過程連接。
測量范圍
表壓 | ||||||||
MPa | 測量范圍 | 0 ... 0.005 | 0 ... 0.01 | 0 ... 0.016 | 0 ... 0.025 | 0 ... 0.04 | 0 ... 0.06 | 0 ... 0.1 |
耐壓上限 | 0.02 | 0.02 | 0.1 | 0.1 | 0.1 | 0.3 | 0.3 | |
測量范圍 | 0 ... 0.16 | 0 ... 0.25 | 0 ... 0.4 | 0 ... 0. 6 | 0 ... 11) | 0 ... 1.61) | 0 ... 2.51) | |
耐壓上限 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | |
測量范圍 | 0 ... 4 | 0 ... 6 | 0 ... 10 | 0 ... 16 | 0 ... 25 | 0 ... 40 | 0 ... 60 | |
耐壓上限 | 8 | 12 | 20 | 32 | 50 | 80 | 1,20 | |
測量范圍 | 0 ... 100 | |||||||
耐壓上限 | 150 | |||||||
inWC | 測量范圍 | 0 ... 20 | 0 ... 40 | 0 ... 60 | 0 ... 80 | 0 ... 100 | 0 ... 120 | 0 ... 150 |
耐壓上限 | 84 | 84 | 400 | 400 | 400 | 400 | 400 | |
測量范圍 | 0 ... 200 | 0 ... 250 | 0 ... 400 | |||||
耐壓上限 | 400 | 1,200 | 1,200 | |||||
psi | 測量范圍 | 0 ... 1 | 0 ... 5 | 0 ... 15 | 0 ... 25 | 0 ... 30 | 0 ... 50 | 0 ... 100 |
耐壓上限 | 3 | 14.5 | 45 | 60 | 60 | 100 | 200 | |
測量范圍 | 0 ... 160 1) | 0 ... 200 1) | 0 ... 300 1) | 0 ... 500 | 0 ... 1,000 | 0 ... 1,500 | 0 ... 2,000 | |
耐壓上限 | 290 | 400 | 600 | 1,000 | 1,740 | 2,900 | 4,000 | |
測量范圍 | 0 ... 3,000 | 0 ... 5,000 | 0 ... 10,000 | |||||
耐壓上限 | 6,000 | 10,000 | 17,400 | |||||
1)若測量介質為水，則推薦適用更高耐壓上限。
絕壓 | ||||||||
MPa | 測量范圍 | 0 ... 0.01 | 0 ... 0.016 | 0 ... 0.025 | 0 ... 0.04 | 0 ... 0.06 | 0 ... 0.1 | 0 ... 0.16 |
耐壓上限 | 0.1 | 0.1 | 0.1 | 0.1 | 0.3 | 0.3 | 0.32 | |
測量范圍 | 0 ... 0.25 | 0 ... 0.4 | 0 ... 0.6 | 0 ... 1 | 0 ... 1.6 | 0 ... 2.5 | ||
耐壓上限 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | ||
inWC | 測量范圍 | 0 ... 40 | 0 ... 60 | 0 ... 80 | 0 ... 100 | 0 ... 120 | 0 ... 150 | 0 ... 200 |
耐壓上限 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
測量范圍 | 0 ... 250 | 0 ... 400 | ||||||
耐壓上限 | 1,200 | 1,200 | ||||||
psi | 測量范圍 | 0 ... 5 | 0 ... 15 | 0 ... 25 | 0 ... 30 | 0 ... 50 | 0 ... 100 | 0 ... 150 |
耐壓上限 | 14.5 | 45 | 60 | 60 | 100 | 200 | 290 | |
測量范圍 | 0 ... 200 | 0 ... 300 | ||||||
耐壓上限 | 400 | 600 | ||||||
1 ) 若測量介質為水，則推薦適用更高耐壓上限。
表中給出的測量范圍同樣適用于單位：mbar、kg/cm2、bar和kPa。其他測量范圍可按客戶要求提供。
可按客戶要求提供3倍壓力限值。
負壓保護
是（有關限制條件請參見耐壓上限）
輸出型號
可選型號 | |
電流（2線制） | 4 ... 20mA |
電壓（3線制） | DC 0 ...10V |
DC 0 ...5V | |
DC 1 ...5V | |
DC 0.5.........V | |
比例電壓（3線制） | DC 0.5.........V |
其他輸出信號可按客戶請求提供。負載 (Ω)
電流（2線制）: ≤（電源電壓–8V）/0.02A
電壓（3線制）:>大輸出信號/1mA
比例電壓（3線制）:>10k
