碳水通量監測系統介紹
閱讀：2316 發布時間：2021-7-1
概述

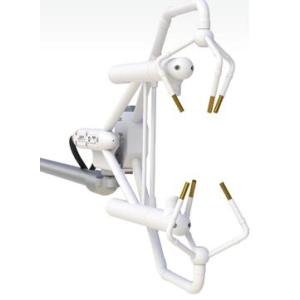

Campbell公司生產的EC150是一款研究級的開路氣體分析儀，設計主要用于渦動協方差通量監測系統。作為一個標準的、獨立的分析儀，可以測量二氧化碳-概密度以及水汽密度、空氣溫度、大氣壓力。通過可以選擇的三維超聲風速儀，EC150也可以測量三維風速，以及超聲空氣溫度。
特點
※ 無需加熱控制即可得到測量的溫度補償
※ 分析儀與超聲風速儀同步測量
※ 集成的分析儀與超聲風速儀安裝支架
※ 分析儀和超聲風速儀測量通過電子部件實現臨時同步
※ *大輸出頻率為50Hz，25Hz帶寬
※ 窗口有一定角度用于導水
※ 耐用、現場可標定
※ 工廠標定CO2、H2O、大氣壓力和空氣溫度的測量范圍
※ 龐大的診斷參數用于可疑數據報警
※ 兼容Campbell公司的數據采集器，可以現場直接完成設置、配置、歸零等
特點
※ 纖細的空氣動力學形體*小化了風扭曲和機體加熱帶來的影響
※ 佳的濃度分析儀和分測量儀
※ 低功耗——適用太陽能板供電方案
※ 低噪聲
※ 可以容忍的窗口污染物
參數
工廠標定范圍
CO2：0 - 21800mg/m3 (0 - 1000 ppm)
H2O：0 - 38 g/m3 (-60 – 35℃)
環境溫度：-30 – 50℃
大氣壓力：75 – 101.5kPa
供電：6W（穩定狀態和啟動） @ 10 – 16Vdc
氣體分離路徑/超聲波音量：6cm
路徑長度：15.37cm
基本測量頻率：150Hz
輸出頻率：5 – 50Hz，用戶編程選擇
輸出帶寬：5,10,12.5,20或25Hz，用戶編程選擇
輸出信號：SDM，RS-485，USB，2個16位DAC用于CO2和 H2O (0 - 5 Vdc)
輔助輸入：空氣溫度和大氣壓力
噪聲RMS（*大值）：CO2，0.2 mg/m3(0.109 μmol/mol)；H2O，0.00350 g/m3(0.00468 mmol/mol)
CO2
溫度測量零點漂移（*大值）
-30 - 15℃：±0.15 mg/m3/℃(±0.0820 μmol/mol/℃)
15 - 35℃：±0.25 mg/m3/℃(±0.137 μmol/mol/℃)
35 - 50℃：±0.3 mg/m3/℃ (±0.164 μmol/mol/℃)
溫度測量總漂移（*大值）
-30 - 35℃: ±0.3 mg/m3/℃ (±0.164 μmol/mol/℃)
35 - 50℃: ±0.4 mg/m3/℃(±0.219 μmol/mol/℃)
增益漂移（*大值）：±0.1%讀數/℃
H2O靈敏度（*大值）：5.6 x 10-5 molCO2 /molH2O
H2O
溫度測量零點漂移（*大值）
-30 - 0℃: ±0.01 g/m3/℃ (±0.0.0134 mmol/mol/℃)
0 - 50℃: ±0.005 g/m3/℃ (±0.00668 mmol/mol/℃)
溫度測量總漂移（*大值）
15 - 45℃: ±0.01 g/m3/℃ (±0.0134 mmol/mol/℃)
增益漂移（*大值）：±0.15%讀數/℃
CO2靈敏度（*大值）：±0.05 molH2O/molCO2
重量和尺寸
傳感器和電纜重量：2千克
電子機箱重量：3.2千克
傳感器頭部直徑：3.2cm
傳感器長度：29.7cm
電纜長度：3米，傳感器至控制箱
電子機箱尺寸： 24.1 cm x 35.6 cm x 14 cm
工作環境溫度：-30 – 50℃
