一、產品簡介:
JM742X隔膜式池底排泥閥又名蓋閥，常用于城市水廠、污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。
二、工作原理：
本類閥門由閥體，液壓缸，活塞，閥桿，閥瓣組成。液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強，開關靈活，檢修方便，使用壽命長等特點，壽命可長達五年以上。用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷。JM742X隔膜式池底排泥閥用于自來水公司或其他公司的各類水池、排除內泥沙。
三、性能及特點：
1、液壓缸工作介質用于清水，壓力取之于自來水自身壓力，無需另加設備。
2、用電磁換向閥與液壓缸配套便于實現自控，遠控或集中控制。
四、技術參數：
閥體部分 | 型號 | H742X-10 | H742X-16 | |
公稱壓力（MPa） | 1.0 | 1.6 | ||
試驗 | 密封（MPa） | 1.1 | 1.76 | |
強度（MPa） | 1.5 | 2.4 | ||
適用介質 | 水 | |||
溫度（°C） | <80 | |||
| 驅動介質 | 水（使用壓縮空氣，訂貨注明） | ||
驅動壓力（MPa） | 0.3—1.0 | |||
介質溫度（°C） | <50 | |||
控制部分 | 控制器輸入電壓（V） | AC220 | ||
電磁閥線圈電壓（V） | AC220 | |||
電磁閥線圈功力（W） | 10—15 | |||
五、零件材料：
零件名稱 | 閥座 | 閥瓣 | 閥桿 | 缸體 | 活塞板 | 活塞皮碗 |
材料牌號 | HT200 | HT200 | 不銹鋼 | HT200 | HT200 | 耐磨丁晴橡膠 |

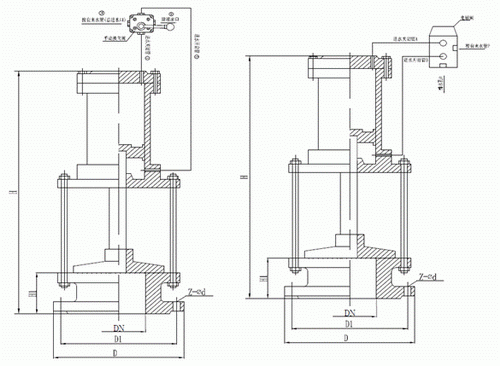

六、產品尺寸：
公稱通徑 | D | D1 | H | H1 | Z-φd | 進液管連接 |
100 | 215 | 180 | 450 | 110 | 8-18 | 1/2” |
150 | 280 | 240 | 490 | 110 | 8-23 | 1/2” |
200 | 335 | 295 | 530 | 110 | 8-23 | 1/2” |
250 | 390 | 350 | 570 | 110 | 12-23 | 1/2” |
300 | 440 | 400 | 610 | 140 | 12-23 | 3/4” |
400 | 565 | 515 | 710 | 140 | 16-25 | 1” |
500 | 670 | 620 | 810 | 160 | 20-25 | 1” |
