一、產品概述：
H41H升降式止回閥嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動，襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠，密封性能優(yōu)良。產廣泛應用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
二、結構特點：
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對*合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
三、產品用途：
升降式止回閥的閥體結構采用截止閥的閥體，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路。產品廣泛應用于石油、化工、制藥、電力行業(yè)等各種工況的管路上。
四、技術參數：
試驗壓力(MPa) | 2.5 | 4.0 | 6.4 | 10.0 | MPa |
殼體強度試驗 | 3.75 | 6.0 | 9.6 | 15.0 | MPa |
高壓密封試驗壓力 | 2.75 | 4.4 | 7.04 | 11.0 | MPa |
低壓氣密封驗壓力 | 0.5-0.7 | ||||
適用介質 | C 水、油品、氣 | P 醋酸類 | R 硝酸類 | N 液化氣 | |
適用溫度 | ≤425℃ | ≤180℃ | -40-+80℃ | ||
五、主要零件材料：
名稱 | 材料 | ||||||||
閥體 /閥蓋 | CF8 | CF3 | CF8M | CF3M | WCB | LCB | WC6 | WC9 | C5 |
閥瓣 | CF8 | CF3 | CF8M | CF3M | WCB | LCB | WC6 | WC9 | C5 |
墊片 | PTFE | 石墨 | |||||||
螺栓 | 不銹鋼 | 35CrMoA | |||||||
螺母 | 不銹鋼 | 45、35CrMoA | |||||||

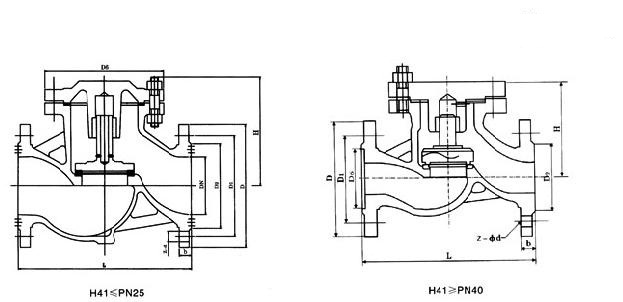

六、主要連接尺寸：
型號 | 公稱通徑 | L | D | D1 | D2 | b | Z-φd | D6 | H |
1.6 | 25 | 160 | 115 | 85 | 65 | 16 | 4-φ14 | - | 80 |
32 | 180 | 135 | 100 | 78 | 16 | 4-φ18 | - | 85 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | - | 95 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | - | 105 | |
65 | 290 | 180 | 145 | 125 | 18 | 4-φ18 | - | 120 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | - | 130 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-φ18 | - | 140 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-φ18 | - | 155 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | - | 180 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | - | 215 | |
250 | 730 | 405 | 355 | 320 | 32 | 12-φ25 | - | 260 | |
300 | 850 | 460 | 410 | 375 | 34 | 12-φ25 | - | 315 |
