一、產品概述：
H44H不銹鋼旋啟式止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟 或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。旋啟式止回閥適用介質為：水、油品、蒸汽、酸性介質等,產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
二、結構特點：
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對*合理，閥瓣、閥座密封面采用鐵基合金或鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
三、結構原理：
不銹鋼旋啟式止回閥嚴格按 GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。法蘭旋啟式止回閥的功能是用來防止管路中的介質倒流。啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
四、性能規范：
設計與制造 | GB/T12235 | |
連接端尺寸 | 結構長度 | GB/T12221 |
法蘭尺寸 | JB/T79 | |
檢驗與試驗 | JB/T9092 | |
材料 | 碳鋼 | GB/T12229 |
不銹鋼 | GB/T12230 | |
合金鋼 | Q/ZB66 | |
標志 | GB/T12220 | |
供貨 | JB/T7928 | |
五、主要零件材料：
閥體 | 閥蓋 | 閥瓣 | 閥座 | 適用介質 | >適用溫度 (≤℃) |
WCB | WCB+D507Mo | WCB+D577 | 水、油品、蒸汽 | 425 | |
ZG1Cr18Ni9Ti | 0Cr18Ni9+ | 0Cr18Ni9+ | 銷酸類 | 200 | |
ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | 磷酸、醋酸類、混酸 | 200 | |
ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、甲銨液、磷酸 | 200 | |
ZG1Cr5Mo | ZG1Cr5Mo+ | ZG1Cr5Mo+ | 水、油品、蒸汽 | 550 | |

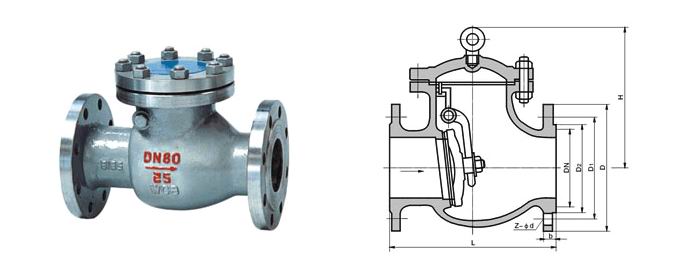

六、主要連接尺寸：
公稱通徑DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) |
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I | ||||||||
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 135 | 21 |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 142 | 28 |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 165 | 38 |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 180 | 58 |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 210 | 92 |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 233 | 130 |
200 | 500 | 335 | 295 | 265 | 26 | 12-Φ23 | 304 | 210 |
250 | 550 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 | 294 |
300 | 650 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 | 367 |
350 | 750 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 | 410 |
400 | 850 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 | 461 |
450 | 950 | 640 | 585 | 545 | 40 | 20-Φ30 | 523 | 570 |
500 | 1025 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 | 850 |
