產品簡介
詳細介紹
一、產品概述：
D341F46襯氟蝸輪蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和 良好調節特性的場合。
二、結構特點：
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.
3.四級加載彈性密封,保證了閥門內、外的零泄露;
a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;
b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c.軸的徑向采用O型圈與金屬墊的組合;
d.閥座鑲在有彈性條的閥體槽內;
4.采用可調性彈子定位,定位準確,結構簡單.
三、工作原理:
D341F46襯氟蝸輪蝶閥閥體采用分體式，閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來控制；從而達到產品結構緊湊、外形美觀，工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。
四、技術參數：
型號 | 公稱壓力 PN（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力（MPa） | 工作溫度 （℃） | 適用介質 |
D341F4-10 | 1.0 | 1.5 | 1.1 | -20 ~180 | 硫酸、氫f酸、磷酸、硝酸、鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕介質 |
D341F4-16 | 1.6 | 2.4 | 1.76 | -20 ~180 | |
D341F46-10 | 1.0 | 1.5 | 1.1 | -20 ~150 | |
D341F46-16 | 1.6 | 2.4 | 1.76 | -20 ~150 |
五、主要零件材料：
型號 | 閥體 | 蝶板、閥桿 | 密封擋圈 | 填料 |
D341F46-10/16 | WCB襯F4 | WCB襯F4 | 聚四氟乙烯F4 PTFE | 硅橡膠 |
D341F46-10/16 | WCB襯F46 | WCB襯F46 |

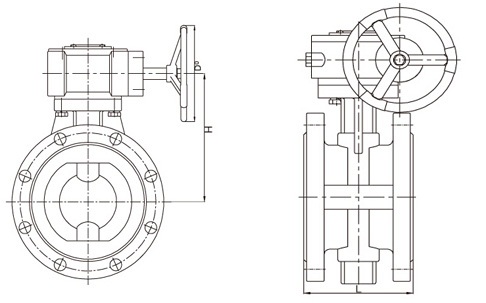

六、主要外形尺寸：
公稱通徑 DN（mm） | 尺寸 | ||
L | H | D0 | |
50 | 108 | 145 | 140 |
65 | 112 | 150 | 140 |
80 | 114 | 160 | 160 |
100 | 127 | 175 | 160 |
125 | 140 | 185 | 240 |
150 | 140 | 220 | 240 |
200 | 152 | 260 | 280 |
250 | 165 | 300 | 280 |
300 | 178 | 335 | 320 |
350 | 190 | 400 | 320 |
400 | 216 | 510 | 320 |
450 | 222 | 595 | 320 |
500 | 229 | 710 | 320 |
600 | 267 | 740 | 400 |
700 | 292 | 835 | 400 |
800 | 318 | 930 | 400 |
