ROGA多通道 IEPE 解決方案RogaDAQ 16
ROGA多通道 IEPE 解決方案RogaDAQ 16
RogaDAQ 16 描述：
隨著數據采集系統 RogaDAQ16 USB 2.0 的推出，2005 年開始了測量技術的新時代。
USB 2.0 / 480MBIT (USB1.1 / 12MBIT 兼容)
16 個模擬輸入通道（最大 16 位 / 500kHz）
ICP® (IEPE) 傳感器電源 (24V / 4mA)
0.125V 至 10V 輸入范圍
可單獨調節的前置放大器
4 個模擬輸出通道 (16bit / 100kHz)
強大的 DSP (255MIPS) 用于過濾、控制等。
24 個數字 I/
O 可選 24 位計數器、定時器、PWM、增量編碼器
DASYLab等常用應用軟件的免費驅動；LabView 和 DiaDem

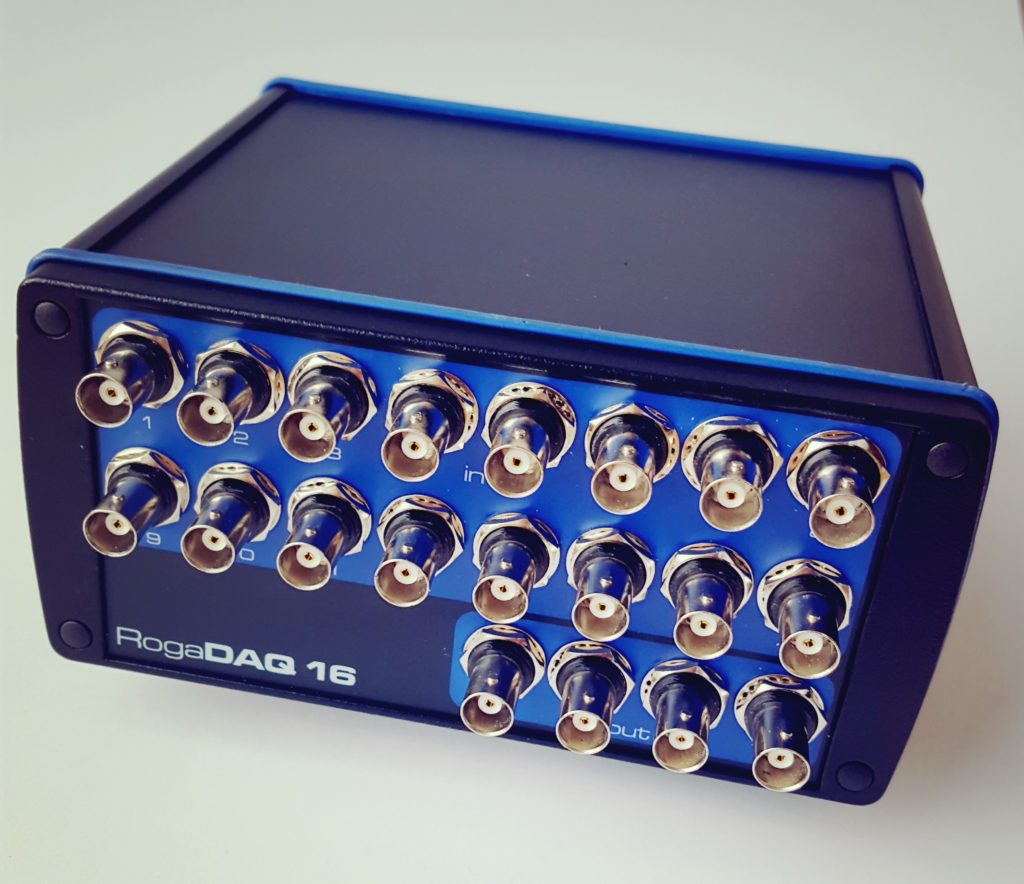

RogaDAQ 16 USB 測量模塊，帶 IEPE 電源
USB 2.0 480MBit/s
16 個模擬輸入（16 位，最大 500kHz）
IEPE傳感器電源
輸入電壓范圍：0.125V 至 10V
每個通道都有單獨的前置放大器
4 個模擬輸出通道（16 位 100kHz）
24 個數字輸入/輸出
可選：24位計數器、定時器、PWM、增量編碼器
市場上所有軟件包的免費驅動程序
通過 RogaDAQ16 類型的 USB 采集測量數據是一種靈活的多通道 IEPE 解決方案。
USB 2.0 接口提供最大的便攜性。此外，現在可以通過即插即用將數據采集連接到 PC 和筆記本電腦。測量系統既緊湊又堅固，配備了 BNC 連接器。向下兼容 USB 1.1 甚至允許使用較舊的 PC 硬件。無論是在移動操作中還是在測量實驗室中 - 沒有更簡單的方法來集成測量系統。
模擬輸入
輸入信號使用多路復用過程進行數字化。
所有 16 個通道都可以參考地或準差分使用。最大采樣率為 500kHz，分辨率為 16 位（多個通道為 400kHz）。
帶寬介于 DC 和 22kHz 之間（可根據要求提供更大的帶寬）。交流電壓耦合可用于單端操作。恒流源也可用于為 IEPE 傳感器供電。
輸入電路由具有以下增益系數的可編程精密放大器組成：1/2/4/8/10/20/40/80。
輸入電壓范圍可以在 0.125V 和 10V 之間分八步設置。還可以在接地相關操作和差分操作之間切換。
異常高的靈活性和易集成性使 RogaDAQ16 成為幾乎所有計量應用的理想解決方案。
使用模擬低通濾波器和集成的過采樣濾波器（高達 16 倍，取決于通道數量和采樣率），干擾電壓、失真以及不再在 DSP 工作范圍內的頻率和干擾可以有效抑制。
用戶可以確信收到純正的測量數據。為此不需要額外的硬件?？梢?避免通過電纜、接觸電阻和附加傳感器放大器造成的信號衰減。
RogaDAQ16 是一款價格低廉且功能極其強大的 IEPE 傳感器應用平臺。
模擬輸出
RogaDAQ16 提供四個模擬輸出。輸出采樣率為每通道 100 kHz，分辨率為 16 位。輸出電壓范圍為0V-10V和±10V。它們可用作發電機輸出、監控輸出或控制回路。也可以將數據下載到 RogaDAQ16 中，并通過 DSP 以時間同步的方式輸出到 D/A 轉換器。
數字輸入/輸出
有 24 個數字輸入/輸出可用。這些端口中的每一個都可以作為輸入或輸出由 DSP 單獨控制。
數字輸入可選擇支持計數器、脈沖寬度、周期長度或頻率計數器。也可應要求支持增量編碼器。
輸出可選擇用于分辨率為 100ns 且輸出頻率在 2Hz 到 2,500,000Hz 之間且脈沖不連續性為零的 PWM 信號。同時支持頻率和脈沖寬度的調制，并且相互獨立。它對用戶是*透明的，他只以百分比定指頻率和脈沖寬度。
軟件
現代測量系統最重要的標準之一是軟件支持。如果沒有合適的驅動程序，即使是*大的硬件也毫無用處。
RogaDAQ16 使用優化的概念，保證對應用軟件的全面支持并輕松適應新的軟件環境。
除了適用于最常見測量應用程序（如 EVApro、DIAdem、LabView 或DASYLab ）的免費驅動程序外，還提供其他應用程序。
軟件和驅動程序升級
ROGA-Instruments 提供最新版本的驅動程序
