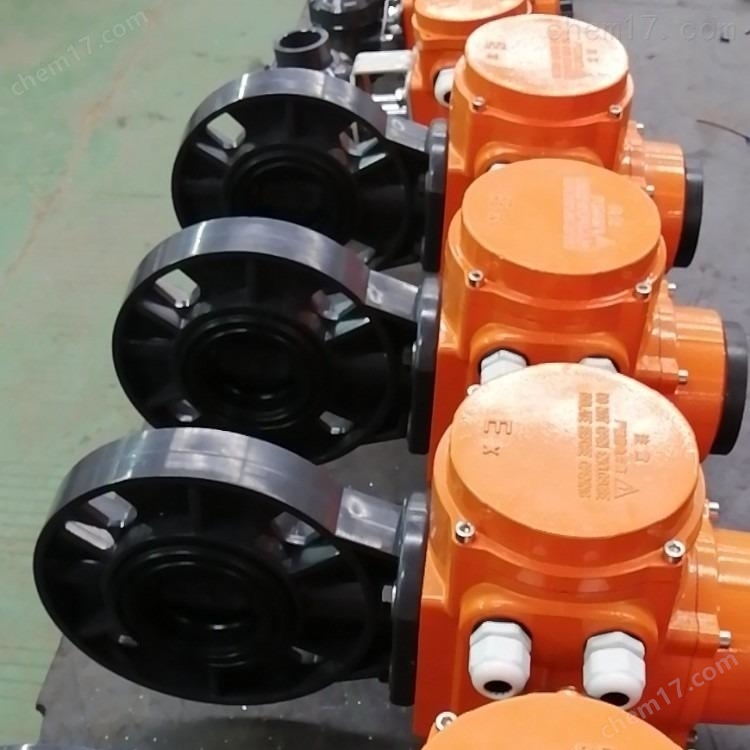

D971S電動防爆UPVC蝶閥
產品概述：
D971S電動防爆UPVC蝶閥具有閥體重量輕、耐腐蝕性強、材質衛生無毒、耐磨損、易拆卸、維護簡單等特點，被應用于多個領域。如般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
產品用途：
PVC電動蝶閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
產品特點：
具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90度往復回轉，驅動力矩小等特點。防爆電動UPVC蝶閥主要用于截?cái)?、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。防爆電動UPVC蝶閥處于*開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過氣動塑料蝶閥所產生的壓力降很小，故具有較好的流量控制特性。防爆電動PVC蝶閥、upvc防爆電動蝶閥耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
技術參數和性能
電動執行機構技術參數 | 閥 體 參 數 | ||
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN50～300mm |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.0MPa |
任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
動作范圍 | 0～90°±5° | 閥體材質 | UPVC、CPVC、PP |
動作時間 | 15秒/30秒/60秒 | 閥板材質 | UPVC、CPVC、PP、PTFE |
環境溫度 | -30°～60° | 閥座密封 | EPDM、NBR、FPM |
手動操作 | 附帶手柄操作 | 結構形式 | A型 |
限 位 | 電氣、機械二重限位 | 溫度 | EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
防護等級 | IP-67（防爆外殼:Exd Ⅱ BT4 IP67可選） | 適用介質 | 水、PVC兼容的食品工業化學溶劑 |
輸入信號 | 0-10，1-5VDC/4-20mA（智能型） | 特點 | 重量輕、耐腐蝕、衛生無毒、流阻小 |
（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用*計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確定位。
公稱通徑DN | A | B | C | D | E | 額定功率 | 額定電流 |
50 | 155 | 268 | 80 | 104 | 43 | 15W | 0.2A |
65 | 155 | 278 | 86 | 104 | 47.5 | 15W | 0.2A |
80 | 155 | 280 | 97 | 104 | 47.5 | 15W | 0.2A |
100 |
| 310 | 112 | 115 | 57.2 | 25W | 0.5A |
125 | 208 | 340 | 125 | 115 | 66 | 25W | 0.5A |
150 | 208 | 353 | 140 | 115 | 74 | 25W | 0.5A |
200 | 256 | 407 | 184 | 127 | 87.5 | 50W | 0.8A |
250 | 256 | 435 | 220 | 127 | 110 | 50W | 0.8A |
300 | 256 | 492 | 256 | 127 | 129 | 90W | 1.0A |
