S7-300/400不同的CPU類型，可以選擇、支持不同的OB塊，但OB1是所有PLC用戶程序的循環控制塊，它是運行PLC用戶程序的前提條件，因此，任何PLC程序、任何CPU都不可以缺少OB1。
OB塊的調用條件被稱為“觸發事件"，根據“觸發事件"的不同，OB塊可以分為若干級別，各個級別有不同的優先級，高優先級的OB可以中斷低優先級OB的執行。如果需要，S7系列PLC除OB1外，還可以使用
多個OB塊。 程序塊（Function，簡稱FC）是由用戶編寫的、不需要專門數據塊的常用邏輯塊。上海桀呈工業自動化設備有限公司
FC塊在程序中一般不可以重復調用，在大多數場合，F(xiàn)C塊應直接使用PLC的“地址"或“符號地址"進行編程，但根據需要，可以定義部分程序變量。
與S7-200 -樣，F(xiàn)C塊的“臨時變量"同樣存儲在局部變量數據堆棧（L）中，這一區域為全部程序塊所公用，只可以用于FC塊內部使用的中間運算結果寄存（這些中間運算結果不可以用于FC塊外部）；程序塊執行完成后，局部變量數據堆棧內的數據將被其他塊所需要的內容所替代。如果需要保存可以用于其他邏輯塊的狀態，應使用PLC的內部標志寄存器M或使用“數據塊DB"
（1） 在內容欄，窗口左側的目錄中有各篇技術資料的索引，可以直接點擊查看；
（2） 運用搜索功能，通過search：關鍵字的方式查看。這篇文檔內容上沒有一定的邏輯順序，大體為：
A. 網上資源：S7-200相關文檔的下載鏈接，Micro/WIN使用說明，EM277的GSD文件，電纜驅動；
B. 產品信息：新產品介紹，CN和SIMATIC區別，外插卡和電纜相關信息，S7-200全系列模塊產品訂貨號及技術數據；
C. 軟件使用：安裝卸載，版本兼容性，中文版，系統塊設置，語句編程（定時器，中斷，順序控制等）；
D. 通信：通信協議（PPI，以太網，自由口，Modbus，MPI，Profibus DP，網），通信距離，通信硬件（CP243-1，EM277，HMI），引腳定義等；
E. 特殊功能：密碼保護，向導配置（高速計數器，PTO/PWM，PID，TD，以太網通信，數據歸檔）；
《S7-200 可編程序控制器系統手冊》
本手冊涉及S7-200系列全部產品，幾乎涵蓋了所有相關知識點。如果想系統的了解S7-200，在具備了一定的 PLC 背景知識后，依據章節閱讀。
A. 硬件信息：第三章-S7-200 的安裝，附錄A-硬件規范：詳細電氣規范及接線圖，模塊基本信息與可選卡件，附錄B-電源定額計算；
B. 編程：*、二章：軟件使用簡介，第四、五章：基本知識（數據存儲原理-低位高字節，軟件基本功能），第六章：指令集（在編程之初，zui先參考的就是第六章-存儲器范圍及特性，然后就是具體指令的使用）；第十三章-配方，第十四章-數據歸檔，第十五章-PID；
C. 通訊：第七章-網絡通訊，第十章-EM241調制解調模塊，第十一章-與西門子的Micromaster驅動器的USS通訊，第十二章-Modbus RTU 通訊；
D. 調試：第八章-硬件故障診斷指南和軟件調試工具，附錄C-錯誤代碼，還有具體指令的錯誤代碼詳細信息（在指令的講解章節均有錯誤代碼介紹），某些SMB標志位信息（如SMB200-549智能模塊狀態信息）；
E. 擴展功能：第九章：運動控制-CPU本體輸出-PTO/PWM向導，或PLS語句編程，EM253位控模塊使用；附錄D-特殊存儲器（SM）標志位：提供大量的狀態和控制功能；
下面，我們介紹網絡工具，您可以登錄西門子（中國）有限公司工業業務領域工業自動化與驅動技術集團（SLC I IA&DT）支持中心，點擊圖示紅框進入相應鏈接。

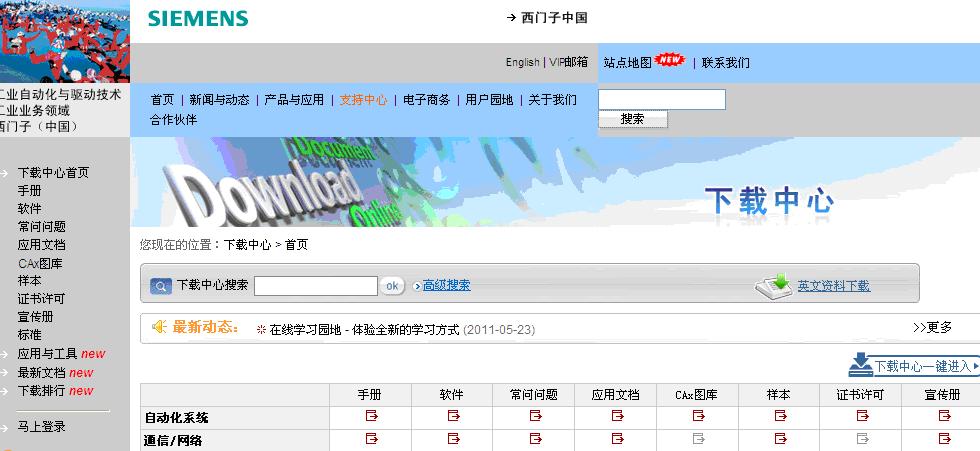

西門子下載中心
這里有zui常用的主流產品技術文檔，包括：手冊、軟件、常見問題、應用文檔、CAx圖片、樣本、證書許可、宣傳冊、標準。下載中心的搜索方法：
（1） 通過文檔編號（精準定位）或輸入關鍵字（模糊查詢）；
（2） 高級搜索功能；左側查找文檔的快捷版區。
例如，您可以搜索：A0136，下載《西門子 S7-200 • LOGO! • SITOP 參考》?；蛘咚阉鳎篊P 243-1，相關的鏈接文檔均會檢索出來。

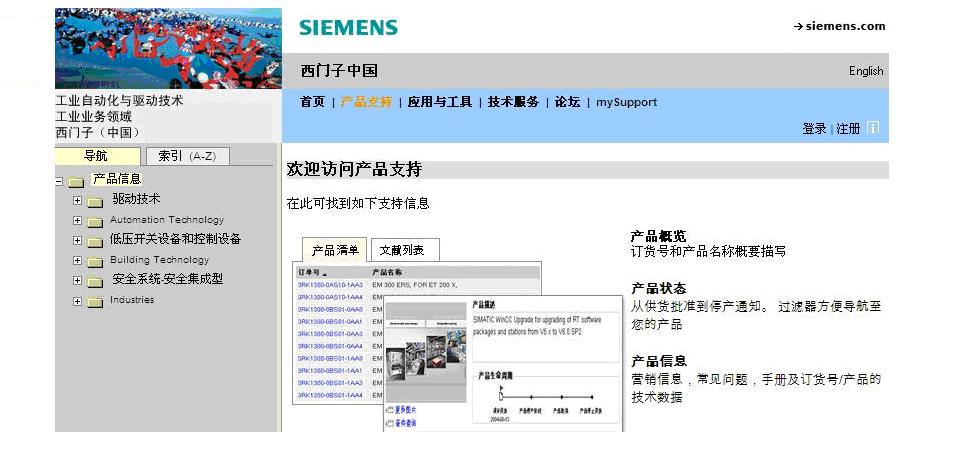

西門子技術資源庫
這里包括西門子工業業務領域工業自動化與驅動技術與樓宇科技集團全線產品的文檔，是海量的中英文資料庫。有兩個重要版區：
（1）應用與工具（應用實例和配置指南的內容），可以通過搜索相應關鍵字查詢；

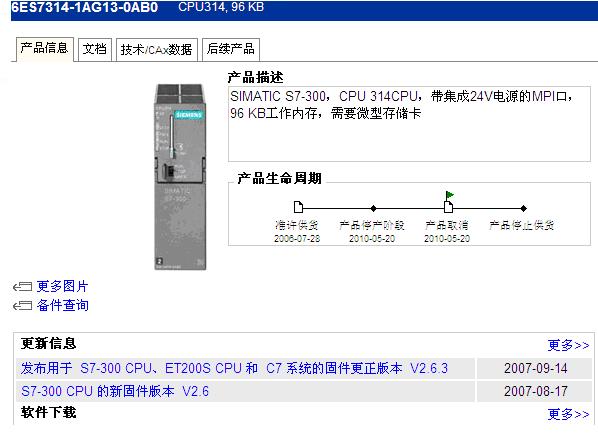

（2）產品支持（產品相關的文檔資料以及產品本身的詳細信息），可以通過直接搜索產品的訂貨號查詢，這里提供各個產品的生命周期、市場信息、產品更新信息以及詳細技術參數。如圖所示：
通過產品生命周期管理的狀態顯示，可以查詢到此產品當前的狀態，如該產品已經取消，此時用戶點擊此鏈接，就可以查到后續替換型號。在技術/CAx數據頁面里可以查看產品詳細技術信息，在文檔頁面里可以看到相關的技術文檔
