西藏西門子PLC代理商
西藏西門子PLC代理商
西門子S7300系列PLC 相關型號及簡介如下：
序號 定貨號 注釋
電源模板
1 6ES7307-1BA00-0AA0 電源模塊(2A)
2 6ES7307-1EA00-0AA0 電源模塊(5A)
3 6ES7307-1KA01-0AA0 電源模塊(10A)
CPU
4 6ES7312-1AE13-0AB0 CPU312，32K內存
5 6ES7312-5BE03-0AB0 CPU312C，32K內存 10DI/6DO
6 6ES7313-5BF03-0AB0 CPU313C，64K內存 24DI/16DO /4AI/2AO
7 6ES7313-6BF03-0AB0 CPU313C-2PTP，64K內存 16DI/16DO
8 6ES7313-6CF03-0AB0 CPU313C-2DP，64K內存 16DI/16DO
9 6ES7314-1AG13-0AB0 CPU314,96K內存
10 6ES7314-6BG03-0AB0 CPU314C-2PTP 96K內存 24DI/16DO /4AI/2AO
11 6ES7314-6CG03-0AB0 CPU314C-2DP 96K內存 24DI/16DO /4AI/2AO
12 6ES7315-2AG10-0AB0 CPU315-2DP, 128K內存
13 6ES7315-2EH13-0AB0 CPU315-2PN/DP, 256K內存
14 6ES7317-2AJ10-0AB0 CPU317-2DP,512K內存
15 6ES7317-2EK13-0AB0 CPU317-2 PN/DP,1MB內存
16 6ES7318-3EL00-0AB0 CPU319-3 PN/DP,1.4M內存
內存卡
17 6ES7 953-8LF20-0AA0 SIMATIC Micro內存卡64kByte(MMC)
18 6ES7 953-8LG11-0AA0 SIMATICMicro內存卡128KByte(MMC)
19 6ES7 953-8LJ20-0AA0 SIMATICMicro內存卡512KByte(MMC)
20 6ES7 953-8LL20-0AA0 SIMATIC Micro內存卡2MByte(MMC)
21 6ES7 953-8LM20-0AA0 SIMATIC Micro內存卡4MByte(MMC)
22 6ES7 953-8LP20-0AA0 SIMATIC Micro內存卡8MByte(MMC)
數字量模塊
23 6ES7 321-1BH02-0AA0 開入模塊（16點，24VDC）
24 6ES7 321-1BH10-0AA0 開入模塊（16點，24VDC）
25 6ES7 321-1BH50-0AA0 開入模塊（16點，24VDC，源輸入）
26 6ES7 321-1BL00-0AA0 開入模塊（32點，24VDC）
27 6ES7 321-7BH01-0AB0 開入模塊（16點，24VDC，診斷能力）
28 6ES7 321-1EL00-0AA0 開入模塊（32點，120VAC）
29 6ES7 321-1FF01-0AA0 開入模塊（8點，120/230VAC）
30 6ES7 321-1FF10-0AA0 開入模塊（8點，120/230VAC）與公共電位單獨連接
31 6ES7 321-1FH00-0AA0 開入模塊（16點，120/230VAC）
32 6ES7 321-1CH00-0AA0 開入模塊（16點，24/48VDC）
33 6ES7 321-1CH20-0AA0 開入模塊（16點，48/125VDC）
34 6ES7 322-1BH01-0AA0 開出模塊（16點，24VDC）
35 6ES7 322-1BH10-0AA0 開出模塊（16點，24VDC）高速
36 6ES7 322-1CF00-0AA0 開出模塊（8點，48-125VDC）
37 6ES7 322-8BF00-0AB0 開出模塊（8點，24VDC）診斷能力
38 6ES7 322-5GH00-0AB0 開出模塊（16點，24VDC，獨立接點，故障保護）
39 6ES7 322-1BL00-0AA0 開出模塊（32點，24VDC）
40 6ES7 322-1FL00-0AA0 開出模塊（32點，120VAC/230VAC）
41 6ES7 322-1BF01-0AA0 開出模塊（8點，24VDC，2A）
42 6ES7 322-1FF01-0AA0 開出模塊（8點，120V/230VAC）
43 6ES7 322-5FF00-0AB0 開出模塊（8點，120V/230VAC，獨立接點）
44 6ES7 322-1HF01-0AA0 開出模塊（8點,繼電器,2A）
45 6ES7 322-1HF10-0AA0 開出模塊（8點,繼電器,5A，獨立接點）
46 6ES7 322-1HH01-0AA0 開出模塊(16點,繼電器)
47 6ES7 322-5HF00-0AB0 開出模塊（8點,繼電器,5A，故障保護）
48 6ES7 322-1FH00-0AA0 開出模塊（16點，120V/230VAC）
49 6ES7 323-1BH01-0AA0 8點輸入，24VDC；8點輸出，24VDC模塊
50 6ES7 323-1BL00-0AA0 16點輸入，24VDC；16點輸出，24VDC模塊
模擬量模板
51 6ES7 331-7KF02-0AB0 模擬量輸入模塊(8路，多種信號)
52 6ES7 331-7KB02-0AB0 模擬量輸入模塊(2路，多種信號)
53 6ES7 331-7NF00-0AB0 模擬量輸入模塊(8路，15位精度)
54 6ES7 331-7NF10-0AB0 模擬量輸入模塊(8路，15位精度)4通道模式
55 6ES7 331-7HF01-0AB0 模擬量輸入模塊(8路，14位精度，快速)
56 6ES7 331-1KF01-0AB0 模擬量輸入模塊(8路, 13位精度)
57 6ES7 331-7PF01-0AB0 8路模擬量輸入,16位,熱電阻
58 6ES7 331-7PF11-0AB0 8路模擬量輸入,16位,熱電偶
59 6ES7 332-5HD01-0AB0 模擬輸出模塊(4路)
60 6ES7 332-5HB01-0AB0 模擬輸出模塊(2路)
61 6ES7 332-5HF00-0AB0 模擬輸出模塊(8路)
62 6ES7 332-7ND02-0AB0 模擬量輸出模塊(4路，15位精度)
63 6ES7 334-0KE00-0AB0 模擬量輸入(4路RTD)/模擬量輸出（2路）
64 6ES7 334-0CE01-0AA0 模擬量輸入(4路)/模擬量輸出（2路）
附件
65 6ES7 365-0BA01-0AA0 IM365接口模塊
66 6ES7 360-3AA01-0AA0 IM360接口模塊（帶十米線）
67 6ES7 361-3CA01-0AA0 IM361接口模塊
68 6ES7 368-3BB01-0AA0 連接電纜 (1米)
69 6ES7 368-3BC51-0AA0 連接電纜 (2.5米)
70 6ES7 368-3BF01-0AA0 連接電纜 (5米)
71 6ES7 368-3CB01-0AA0 連接電纜 (10米)
72 6ES7 390-1AE80-0AA0 導軌(480mm)
73 6ES7 390-1AF30-0AA0 導軌(530mm)
74 6ES7 390-1AJ30-0AA0 導軌(830mm)
75 6ES7 390-1BC00-0AA0 導軌(2000mm)
76 6ES7 392-1AJ00-0AA0 20針前連接器
77 6ES7 392-1AM00-0AA0 40針前連接器
西門子S7400系列PLC 相關型號及簡介如下：
6ES7 412-3HJ14-0AB0 CPU 412-3H; 512KB程序內存/256KB數據內存
6ES7 414-4HM14-0AB0 CPU 414-4H; 冗余熱備CPU 2.8 MB RAM
6ES7 417-4HT14-0AB0 CPU 417-4H; 冗余熱備CPU 30 MB RAM
6ES7 400-0HR00-4AB0 412H 系統套件包括 2 個CPU、1個H型*機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS407 10A)
6ES7 400-0HR50-4AB0 412H 系統套件包括 2 個CPU、1個H型*機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS405 10A)
6ES7 412-1XJ05-0AB0 CPU412-1,144KB程序內存/144KB數據內存
6ES7 412-2XJ05-0AB0 CPU412-2,256KB程序內存/256KB數據內存
6ES7 414-2XK05-0AB0 CPU414-2,512KB程序內存/512KB數據內存
6ES7 414-3XM05-0AB0 CPU414-3,1.4M程序內存/1.4M數據內存 1個IF模板插槽
6ES7 414-3EM05-0AB0 CPU414-3PN/DP 1.4M程序內存/1.4M數據內存 1個IF模板插槽
6ES7 416-2XN05-0AB0 CPU416-2,2.8M程序內存/2.8M數據內存
6ES7 416-3XR05-0AB0 CPU416-3,5.6M程序內存/5.6M數據內存 1個IF模板插槽
6ES7 416-3ER05-0AB0 CPU416-3PN/DP 5.6M程序內存/5.6M數據內存 1個IF模板插槽
6ES7 416-2FN05-0AB0 CPU416F-2,2.8M程序內存/2.8M數據內存
6ES7 416-3FR05-0AB0 CPU416F-3PN/DP,5.6M程序內存/5.6M數據內存
6ES7 417-4XT05-0AB0 CPU417-4,15M程序內存/15M數據內存
一、輸入輸出（I/O）點數的估算
I/O點數估算時應考慮適當?shù)挠嗔浚ǔ８鶕?jù)統計的輸入輸出點數，再增加10%～20%的可擴展余量后，作為輸入輸出點數估算數據。實際訂貨時，還需根據制造廠商PLC的產品特點，對輸入輸出點數進行圓整。
二、存儲器容量的估算
存儲器容量是可編程序控制器本身能提供的硬件存儲單元大小，程序容量是存儲器中用戶應用項目使用的存儲單元的大小，因此程序容量小于存儲器容量。設計階段，由于用戶應用程序還未編制，因此，程序容量在設計階段是未知的，需在程序調試之后才知道。為了設計選型時能對程序容量有一定估算，通常采用存儲器容量的估算來替代。
存儲器內存容量的估算沒有固定的公式，許多文獻資料中給出了不同公式，大體上都是按數字量I/O點數的10～15倍，加上模擬I/O點數的100倍，以此數為內存的總字數（16位為一個字），另外再按此數的25%考慮余量。
三、控制功能的選擇
該選擇包括運算功能、控制功能、通信功能、編程功能、診斷功能和處理速度等特性的選擇。
(一)運算功能
簡單PLC的運算功能包括邏輯運算、計時和計數功能；普通PLC的運算功能還包括數據移位、比較等運算功能；較復雜運算功能有代數運算、數據傳送等；大型PLC中還有模擬量的PID運算和其他運算功能。隨著開放系統的出現，目前在PLC中都已具有通信功能，有些產品具有與下位機的通信，有些產品具有與同位機或上位機的通信，有些產品還具有與工廠或企業網進行數據通信的功能。設計選型時應從實際應用的要求出發，合理選用所需的運算功能。大多數應用場合，只需要邏輯運算和計時計數功能，有些應用需要數據傳送和比較，當用于模擬量檢測和控制時，才使用代數運算，數值轉換和PID運算等。要顯示數據時需要譯碼和編碼等運算。
(二)控制功能
控制功能包括PID控制運算、前饋補償控制運算、比值控制運算等，應根據控制要求確定。PLC主要用于順序邏輯控制，因此，大多數場合常采用單回路或多回路控制器解決模擬量的控制，有時也采用專用的智能輸入輸出單元完成所需的控制功能，提高PLC的處理速度和節省存儲器容量。例如采用PID控制單元、高速計數器、帶速度補償?shù)哪M單元、ASC碼轉換單元等。
(三)通信功能
大中型PLC系統應支持多種現場總線和標準通信協議（如TCP/IP），需要時應能與工廠管理網（TCP/IP）相連接。通信協議應符合ISO/IEEE通信標準，應是開放的通信網絡。
PLC系統的通信接口應包括串行和并行通信接口
（RS2232C/422A/423/485）、RIO通信口、工業以太網、常用DCS接口等；大中型PLC通信總線（含接口設備和電纜）應1：1冗余配置，通信總線應符合國際標準，通信距離應滿足裝置實際要求。
PLC系統的通信網絡中，上級的網絡通信速率應大于1Mbps，通信負荷不大于60%。PLC系統的通信網絡主要形式有下列幾種形式：1）PC為主站，多臺同型號PLC為從站，組成簡易PLC網絡；2）1臺PLC為主站，其他同型號PLC為從站，構成主從式PLC網絡；3）PLC網絡通過特定網絡接口連接到大型DCS中作為DCS的子網；4）專用PLC網絡（各廠商的專用PLC通信網絡）。
為減輕CPU通信任務，根據網絡組成的實際需要，應選擇具有不同通信功能的（如點對點、現場總線、工業以太網）通信處理器。
(四)編程功能
離線編程方式：PLC和編程器公用一個CPU，編程器在編程模式時，CPU只為編程器提供服務，不對現場設備進行控制。完成編程后，編程器切換到運行模式，CPU對現場設備進行控制，不能進行編程。離線編程方式可降低系統成本，但使用和調試不方便。在線編程方式：CPU和編程器有各自的CPU，主機CPU負責現場控制，并在一個掃描周期內與編程器進行數據交換，編程器把在線編制的程序或數據發送到主機，下一掃描周期，主機就根據新收到的程序運行。這種方式成本較高，但系統調試和操作方便，在大中型PLC中常采用。
五種標準化編程語言：順序功能圖（SFC）、梯形圖（LD）、功能模塊圖（FBD）三種圖形化語言和語句表（IL）、結構文本（ST）兩種文本語言。選用的編程語言應遵守其標準（IEC6113123），同時，還應支持多種語言編程形式，如C，Basic等，以滿足特殊控制場合的控制要求。
(五)診斷功能
PLC的診斷功能包括硬件和軟件的診斷。
西門子S7-300 PLC選型
一西門子S7-300 PLC選型要點
S7-300 PLC的選型原則是據生產工藝所需的功能和容量進行選型，并考慮維護的方便性、備件的通用性，以及是否易于擴展和有無特殊功能等要求。選型時具體注意以下幾方面：
(1)有關參數確定。一是輸入/輸出點數(I/O點數)確定。這是確定PLC規模的一個重要依據，一定要根據實際情況留出適當余量和擴展余地。二是PLC存儲容量確定。注意當系統有模擬量信號存在或要進行大量數據處理時，其存儲容量應選大一些。

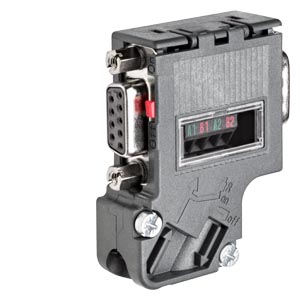

(2)系統軟硬件選擇。一是擴展方式選擇，S7-300 PLC有多種擴展方式，實際選用時，可通過控制系統接口模塊擴展機架、Profibus-DP現場總線、通信模塊、運程I/O及PLC子站等多種方式來擴展PLC或預留擴展口；二是PLC的聯網，包括PLC與計算機聯網和PLC之間相互聯網兩種方式。因S7-300 PLC的工業通信網絡淡化了PLC與DCS的界限，聯網的解決方案很多，用戶可根據企業的要求選用；三是CPU的選擇，CPU的選型是合理配置系統資源的關鍵，選擇時必須根據控制系統對CPU的要求(包括系統集成功能、程序塊數量限制、各種位資源、MPI接口能力、是否有 PROFIBUS-DP主從接口、RAM容量、溫度范圍等)，并好在西門子公司的技術支持下進行，以獲得合理的選型；四是編程軟件的選擇，這主要考慮對CPU的支持狀況，我們的體會是：STEP7 V4.0對有些型號的CPU不支持，硬件組態時會發生故障出錯，而STEP7V5.0則不存在這種問題。
二設計及使用
1. 設計注意事項
設計時主要應注意以下幾方面：
(1)PLC輸出電路中沒有保護，因此在外部電路中應設置串聯熔斷器等保護裝置，以防止負載短路造成PLC損壞。熔斷器容量一般為0.5A。
(2)PLC存在I/O響應延遲問題，因此在快速響應設備中應加以注意。MPI通信協議雖簡單易行，但響應速度較慢。
(3)編制控制程序時，好用模塊式結構程序。這樣既可增強程序的可讀性，方便調試和維護工作；又能使數據庫結構統一，方便WinCC組態時變量標簽的統一編制和設備狀態的統一顯示。
(4)硬件資源。要合理配置硬件資源，以提高系統可靠性。如PLC電源配電系統要配備冗余的UPS不間斷電源，以排除停電對全線運行的不利影響。又如對電機的控制回路要進行繼電器隔離，以消除外部負載對I/O模塊的可能損壞。另外，系統設備要采用獨立的接地系統，以減少雜波干擾。
2. 使用要點
(1)抗干擾措施。來自電源線的雜波，能造成系統電壓畸變，導致系統內電氣設備的過電壓、過負荷、過熱甚至燒毀元器件，造成PLC等控制設備誤動作。所以，在電源入口處好應設置屏蔽變壓器或電源濾波等防干擾設施。其中，電源濾波器的地要以短線路接到中央保護地。對于直流電源，則可加裝微分電容加以干擾抑制。
(2)保護接地?？刹扇∮貌恍∮?0mm2的保護導線接好配電板的保護地；相鄰的控制柜也應良好接觸并與地可靠連接。同時要做好防雷保護接地，通?？刹扇】偩€電纜使用屏蔽電纜且屏蔽層兩端接地，或模擬信號電纜采取兩層屏蔽，外層屏蔽兩端接地等措施。另外，為防止感應雷進入系統，可采用浪涌吸收器。
(3)做好信號屏蔽。信號的屏蔽非常關鍵，一般可采取屏蔽電纜傳送模擬信號。注意對多個模擬信號共用一根多芯屏蔽電纜或用兩種屏蔽電纜傳送時，信號間一定要做好屏蔽。而且電纜的屏蔽層一端(一般在控制柜端)要可靠接地。
(4)當現場沒有或無法設置硬點時，可在操作界面上采取軟按鍵的方法解決走向選擇或控制方式選擇等問題。此外，與變頻器、智能儀表等的連接，好還是采用信號線直接相連的方式。
(5)應合理配置PLC的使用環境，提高系統抗干擾能力。具體采取的措施有：遠離高壓柜、高頻設備、動力屏以及高壓線或大電流動力裝置；通信電纜和模擬信號電纜盡量不與其他屏 (盤)或設備共用電纜溝；PLC柜內不用熒光燈等。另外，PLC雖適合工業現場，但使用中也應盡量避免直接震動和沖擊、陽光直射、油霧、雨淋等；不要在有腐蝕性氣體、灰塵過多、發熱體附近應用；避免導電性雜物進入控制器。
三調試要點及注意事項
(1)常規檢查。在通電之前要耐心細致地作一系列的常規檢查(包括接線檢查、絕緣檢查、接地電阻檢查、保險檢查等)，避免損壞PLC模塊(用STEP7的診斷程序?qū)λ心K進行檢查)。
(2)系統調試。系統調試可按離線調試與在線調試兩階段進行。其中離線調試主要是對程序的編制工作進行檢查和調試，采用STEP7能對用戶編制程序進行自動診斷處理，用戶也可通過各種邏輯關系判斷編制程序的正誤。而在線調試是一個綜合調試過程，包括程序本身、外圍線路、外圍設備以及所控設備等的調試。在線調試過程中，系統在監控狀態下運行，可隨時發現問題、隨時解決問題，從而使系統逐步完善。因此，一般系統所存在的問題基本上可在此過程中得到解決。
在線調試設備開停時，必須先調試空開關的運行情況；如果設備設有運行監視開關，則可把監視開關強制為"１"(正式運行時，撤銷強制)。調試單臺設備時可針對性地建立該設備的變量表，對該設備及其與該設備相關的變量進行實時監視。這樣既可判斷邏輯操作是否正確，對模擬量的變化也可一目了然。比如調試電動執行器時，可建立一變量表，對執行器的位置信號、限位信號、過力矩信號及輸出命令信號等進行實時監視，便可非常直觀地觀測執行器的動作情況。
(3)S7-300 PLC模擬量模塊可通過變換信號類型卡支持各種類型信號。當改造老生產工藝線時，不可避免地會遇到多類信號。因此，設計時好不把幾種信號接到同一模塊；同時必須先組態好模塊，再接信號線，檢查無誤后送電。此外，應避免兩線制與四線制信號、電流與電壓信號的混接，以免燒壞模塊。
(4)一般變送器的負載能力為600Ω，而模擬量輸入模塊的抗阻各不相同(一般在250Ω以下)。如果回路內設安全欄，必須注意抗阻的匹配；模擬量輸出模塊的負載能力為600Ω，一般
執行器的負載能力為250Ω；如線路較長，也存在抗阻匹配問題。此外，要加強信號的隔離，特別是要加強與支流調速裝置、變頻調速裝置及設備配套的小型PLC之間的信號隔離，防止相互干擾
