SCALANCE X 是 SIMATIC NET 中的工業以太網交換機產品系列。交換機是專門用于將數據分配給有關被尋址設備的有源網絡部件。SCALANCE X 產品組包括各種互補的產品系列，它們根據相應自動任務而量身定制。
SCALANCE X005 非網管型；
帶有 5 個 RJ45 端并具有設備診斷功能的非網管型交換機，可在機器與過程單元島中使用。
SCALANCE XB-000 非網管型；
帶有電氣和/或光纖端的非網管型交換機，能夠以緊湊方式安裝在標準 DIN 導軌上的機柜或箱中。
SCALANCE X-100 非管理型；
帶有電氣和/或光纖端、冗余電源和信號觸點的交換機可在機器級應用中使用。
SCALANCE X-200 網管型；
適合從機器級到聯網子系統的通用應用。組態和遠程診斷功能均集成在 STEP 7 組態工具中。這樣就提高了工廠可用性。防護等級較高的設備可不安裝在機柜中。
還提供了適合在具有硬實時要求和*可用性要求的子系統網絡中使用的相應交換機 (SCALANCE X-200IRT)。
SCALANCE X-300 網管型；
主要應用是與企業網絡相連的高性能工廠網絡。SCALANCE X-300 網管型交換機產品系列將 SCALANCE X-400 產品系列的固件功能（沒有第三層路由功能）與 SCALANCE X-200 產品系列的緊湊設計結合在一起。這意味著，與 SCALANCE X-200 交換機相比，SCALANCE X-300 交換機具有擴展的管理功能和擴展的固件功能。
SCALANCE X-400 網管型；
用于高性能工廠網絡中。
由于具有模塊化設計，這些交換機可滿足相應任務的要求。它們支持 IT 標準（如 VLAN、IGMP、RSTP），可將自動化網絡無縫集成到現有辦公網絡中。
第三層路由功能可實現不同 IP 子網之間的通訊。
工業以太網介質轉換器
工業以太網介質轉換器適用于在傳輸速率為 10/100 Mbit/s 的總線形、星形和環形工業以太網結構中采用各種傳輸介質。
多 24 個電氣和/或光學接 (10/100/1000 Mbit/s)；
多可以將 12 個電氣和/或光學雙端介質模塊插在基本單元中的任何位置。
通過集成的冗余管理器可實現高速介質冗余，用于千兆以太網（SCALANCE X-300 和 SCALANCE X-400）和快速以太網（環網中的 SCALANCE X-300 交換機并結合以 SCALANCE X-200 交換機）。通過將高速介質冗余集成在 SCALANCE XR-300 中建立環形冗余連接。
SCALANCE XR-300 產品系列的交換機支持眾多的 IT 標準功能（VLAN、IGMP 窺探查詢器、STP/RSTP、鏈路聚合、服務質量），因此，允許將自動化網絡無縫集成到現有的協同網絡中。
支持標準化冗余程序（生成樹協議/快速重構生成樹協議/MRP），在上位公司網絡中也可實現冗余性。
通過 PROFINET 診斷、web 瀏覽器、CLI 或 SNMP，可實現遠程診斷
由于采用帶有端模塊的模塊化設計，可以在網絡擴展（例如，更多的終端）或轉換（例如，從銅纜到光纖電纜）的情況下實現無限的靈活性
通過由用戶現場更換介質節約成本
高度的網絡可用性：
電源冗余
基于光纖或雙絞線的冗余網絡結構（集成的冗余管理器、后備功能和 STP/RSTP）
通過插入式 C-PLUG 交換介質，可方便地更換設備
在發生故障的情況下，可以非?？焖俚刂匦陆M態網絡
由于將 RJ45 FastConnect 連接器封閉在 RJ45 端模塊的護套內，所以工廠網絡受故障影響的程度較低、可實現更高的利用率
由于通過標準化的 SNMP 訪問集成到現有的網絡管理系統中，所以可以保護投資
通過使用集成在 STEP 7 中的組態和診斷功能，可以在工程設計、調試過程中以及工廠的運行階段中節約時間 ,無需額外軟件
由于采用無風扇式設計，可避免發生代價巨大的故障或維護周期
由于在設備的前部和后部配備撓性電纜引出插座，可以節省控制柜內的空間，從而節約成本
SCALANCE XR-300 非常適合在工廠網絡中使用，用于將工業網絡集成到現有的協同網絡中。在控制層和現場層，交換機均可以建立帶有分布式現場設備的網絡，并且可以使用大量的診斷選件確保高工廠利用率和高傳輸速度。模塊化允許通過使用電氣以及光學介質模塊*適應相關應用的要求。
SCALANCE XR-300 交換機適用于建立光學工業以太網的直線、環形或星形拓?fù)浣Y(jié)構（帶有 24 個端，可以選配電氣和/或光學雙端介質模塊）。它還可以用作工廠總線中的集線器（可以進行冗余連接）
首先，在STEP 7項目里插入一個S7-300的站并建立PROFIBUS DP 主站網絡：

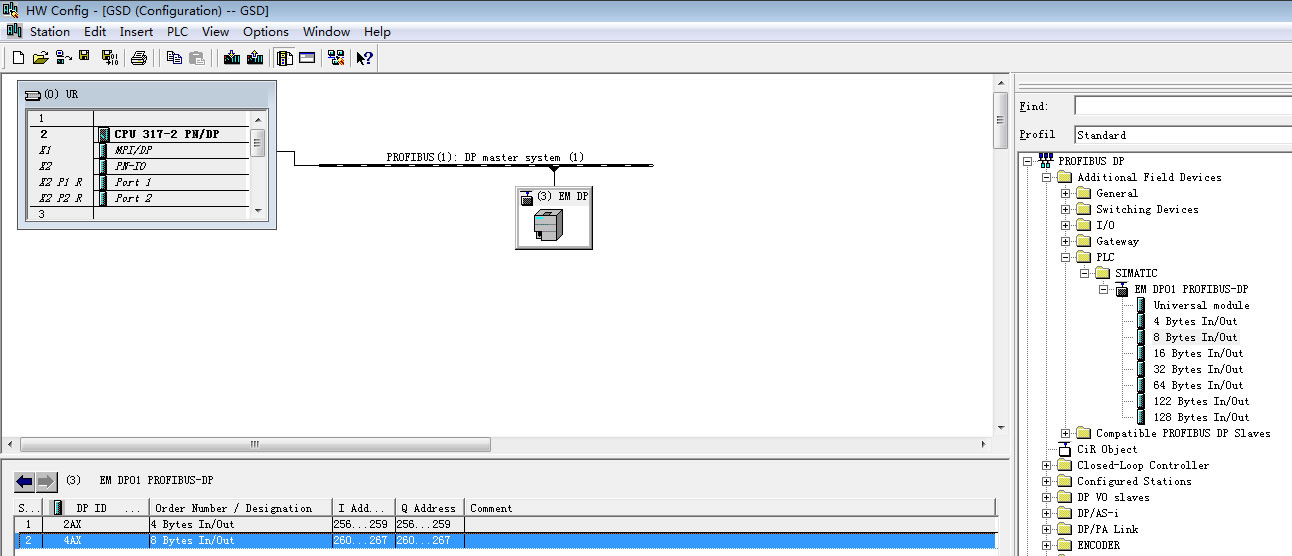

導入EM DP 01 GSD文件后，在右側的設備選擇列表中找到DP01從站，PROFIBUS DP-Additional Field Device-PLC-SIMATIC-EM DP 01 PROFIBUS-DP，并且根據通訊字節數，選擇相應的配置。本例中的插槽一包含"4Bytes In/Out"預組態 I/O 選項，插槽二包含"8 Bytes In/Out"預組態 I/O 選項。如下圖：
確定S7-300硬件組態中所設置DP01的DP 從站地址，如下圖紅框標注，為DP從站DP01的站地址。
如果使用的S7-200 SMART通信區域不從VB0開始，則還需要在“Parameter Assignment"選項卡中設置"I/O Offset in the V-memory"參數，
該參數的設置如下圖所示（本例中S7-200 SMART通信區域是從VB0開始，所以此參數設置為0）：
組態完系統的硬件配置后，將編譯下載到S7-300的PLC當中。 在S7-200 SMART 側斷電的情況下，將DP01的撥位開關撥到與S7-300側硬件組態的設定值*。

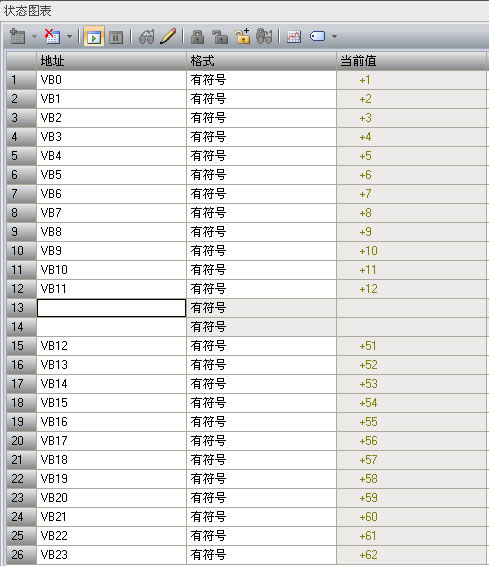

打開 STEP7中的變量表和STEP 7-MicroWIN SMART狀態表進行監控，它們的數據交換結果如下圖：
VB0－VB11是S7－300寫到S7－200 SMART 的數據，VB12－VB23是S7－300從S7－200 SMART讀取的值。
注：可以在固件版本 V2.5以上的 S7-300 CPU Properties的 “Cycle/Clock Memory"標簽下修改過程映像區的大小，使DP通訊的數據區在過程映像區之內，這樣設置的話就可以直接對過程映像區進行操作。在過程映像區中的數據是始終*的，由操作系統對過程映像區進行自動更新。無需再通過 DPRD_DAT（讀取 DP 設備的*性數據）與 DPWR_DAT（寫入 DP 設備的*性數據）保證數據*性。
DP01上撥位開關的位置一定要和S7－300中組態的地址值*。
TIA 中配置
插入 CPU 315-2 DP 作為 DP 主站。

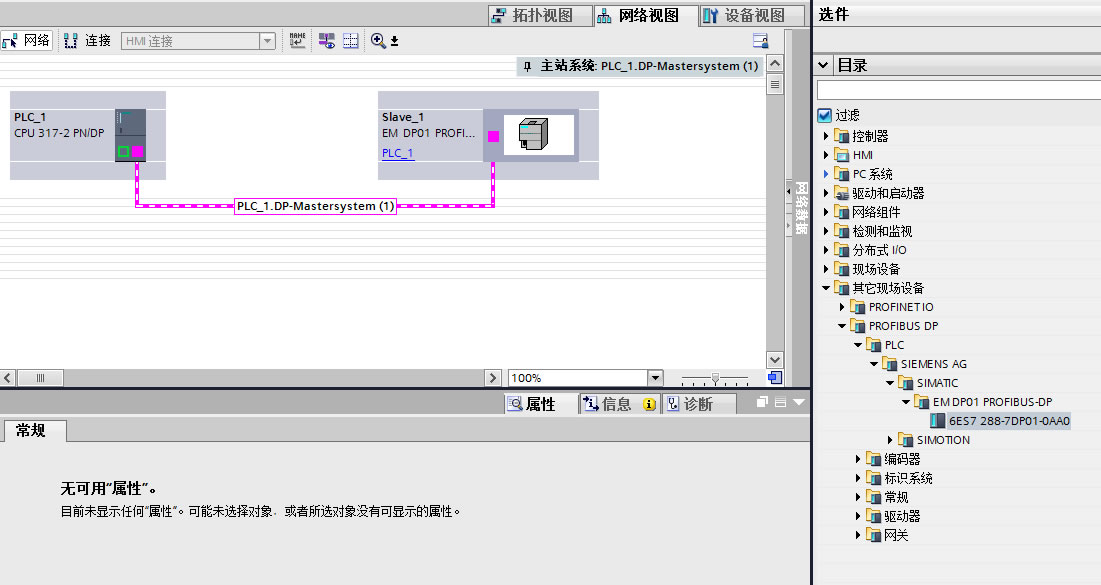

插入 EM DP01 PROFIBUS DP 模塊。如下圖所示，在 DP 主站和設備之間創建 PROFIBUS 網絡。

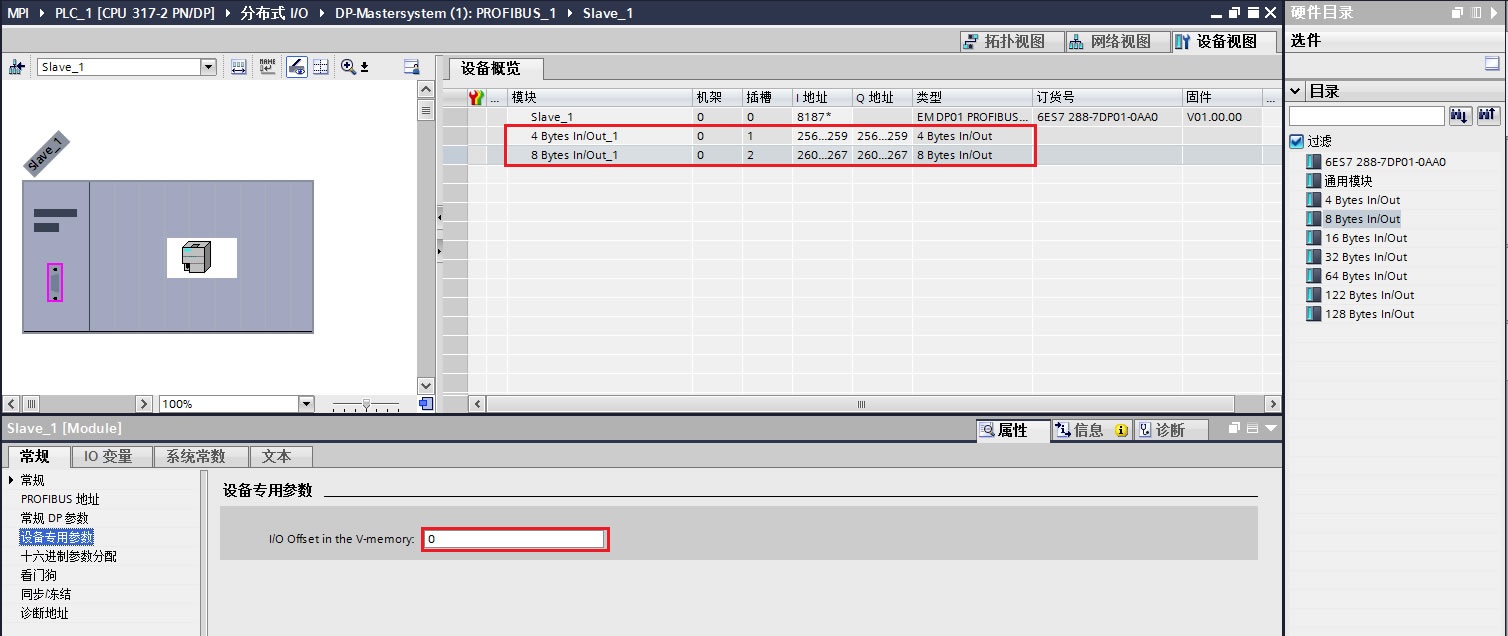

設備視圖中組態DP01的通訊區，本例中的插槽一包含"4 Bytes In/Out"預組態 I/O 選項，插槽二包含"8 Bytes In/Out"預組態 I/O 選項。在"Properties"、"General"選項卡區域，單擊"Device-specific parameters"以顯示"I/O Offset in the V memory"字段。在此處可分配為該操作預留的那部分 V 存儲器的啟動地址。
注意：VB0－VB11是S7－300寫到S7－200 SMART 的數據，VB12－VB23是S7－300從S7－200 SMART讀取的值。

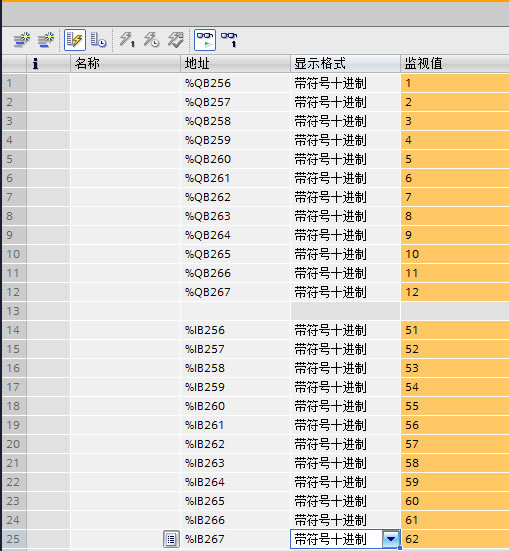

打開博圖軟件中的監控表和STEP 7-MicroWIN SMART狀態表進行監控，它們的數據交換結果如下圖：
