隨著各種科技和技術的發展，變頻器制造技術有了跨越式的進步，變頻器廣泛運用于各個領域，在工業自動化領域，交流電機調速已經取代傳統的直流調速系統?？梢源蟠蠊?jié)約電能。在接到變頻器的操作任務時，首先應該對變頻器進行初始化處理。防止變頻器之前設定的值干擾我們的正常操作。初始化完成后，我們還應該對變頻器進行快速調試（簡明調試），使變頻器匹配電機固定參數。以便變頻器的性能可以更好的發揮。利用變頻器的操作面板和相關參數設置，即可實現對變頻器的某些基本操作。西門子變頻器型號及參數大全

MicroMaster440是全新一代可以廣泛應用的多功能標準變頻器。它采用高性能的矢量控制技術，提供低速高轉矩輸出和良好的動態特性，同時具備*的過載能力，以滿足廣泛的應用場合。創新的BiCo（內部功能互聯）功能有*的靈活性。

200V-240V±10%，單相/三相，交流，0.12kW-45kW；380V-480V±10%，三相，交流，0.37kW-250kW；矢量控制方式，可構成閉環矢量控制，閉環轉矩控制；高過載能力，內置制動單元；

線性v/f控制，平方v/f控制，可編程多點設定v/f控制，磁通電流控制免測速矢量控制，閉環矢量控制，閉環轉矩控制，節能控制模式；標準參數結構，標準調試軟件；

 i高站址15的范圍，同時還包括0號和1號站。

　　 網絡通訊中的主站之間會傳遞令牌，分時單獨控制整個網絡上的通訊活動。網絡上的所有主站不會同時加入到令牌傳遞環內，因此必須由某個持有令牌的主站定時查看比自己高的站址是否有新的主站加入。刷新因數指的就是在第幾次獲得令牌后檢查一次高站址。
　　 如果為2號站設置了地址間隙因數3，則在2號站第三次拿到令牌時會檢查地址間隙中的一個地址，看是否有新的主站加入。
　　 設置比較大的因數會提高網絡的性能（因為無謂的站址檢查少了），但會影響新的主站加入的速度。如下設置會使網絡的運行性地址
　　 2）使所有主站地址連續排列，這樣就不會再進行地址間隙中的新主站檢測。
　　
　　25：如何設置數據保持功能？
　　
　　 數據保持設置定義CPU如何處理各數據區的數據保持任務。在數據保持設置區中選中的就是要“保持”其數據內容的數據區。所謂“保持”就是在CPU斷電后再上電，數據區域的內容是否保持斷電前的狀態。在這里設置的數據保持功能靠如下幾種方式實現：
　　 在這里設置的數據保持功能靠CPU內置的超級電容實現，超級電容放電完畢后，如果安裝了外插電池（或CPU221/222用的時鐘/電池）卡，則電池卡會繼續數據保持的電源供電，直到放電完畢數據在斷電前被自動寫入相應的EEPROM數據區中（如果設置MB0 - MB13為保持）
　　
　　26：數據保持設置與EEPROM有什么關系？
　　
　　 如果將MB0 - MB13共14個字節范圍中的存儲單元設置為“保持”，則CPU在斷電時會自動將其內容寫入到EEPROM的相應區域中，在重新上電后用EEPROM的內容覆蓋這些存儲區
　　如果將其他數據區的范圍設置為“不保持”，CPU會在重新上電后將EEPROM中數值復制到相應的地址
　　 如果將數據區范圍設置為“保持”，如果內置超級電容（＋電池卡）未能成功保持數據，則會將EEPROM的內容覆蓋相應的數據區，反之則不覆蓋

28：設置了CPU密碼后，為何看不出密碼已經生效？
　　 在系統塊中設置了CPU密碼并下載后，因為你仍然保持了Micro/WIN與CPU的通訊連接，所以CPU不會對設置密碼的Micro/WIN做保護。
　　要檢驗密碼是否生效，可以：
　　 1）停止Micro/WIN與CPU的通訊一分鐘以上
　　 2）關閉Micro/WIN程序，再打開
　　 3）停止CPU的供電，再送電
　　
　　29：數字量/模擬量有凍結功能嗎？
　　
　　 數字量/模擬量輸出表規定的是當CPU處于停機（STOP）狀態時，數字量輸出點或者模擬量輸出通道如何操作。
　　 此功能對于一些必須保持動作、運轉的設備非常重要。如抱閘，或者一些關鍵的閥門等，不允許在調試PLC時停止動作，就必須在系統塊的輸出表中進行設置。
　　
　　 數字量：在選中“Freeze output in last state”后，凍的狀態，則在CPU進入STOP狀態時數字量輸出點保持停機前的狀態（是1仍然是1，是0保持為0），同時下面的b.表不起作用 如果未選中，那么選中的輸出點會保持ON（1）的狀態，未選中的為0。
　　
　　 模擬量：在選中“Freeze output in last state”后，凍結后的狀態，則在CPU進入STOP狀態時模擬量輸出通道保持停機前的狀態，同時下面的表不起作用，未選中時.在下面表中各個規定模擬量輸出通道在CPU進入STOP狀態時的輸出值。
　　
　　30：數字量輸入濾波器是什么作用，該如何設置？
　　
　　 可以為CPU上的數字量輸入點選擇不同的輸入濾波時間。如果輸入信號有干擾、噪音，可調整輸入濾波時間，濾除干擾，以免誤動作。濾波時間可在0.20 ~ 12.8ms的范圍中選擇幾檔 。如果濾波時間設定為6.40ms，數字量輸入信號的有效電平（高或低）持續時間小于6.4ms時，CPU會忽略它；只有持續時間長于6.4ms時，才有可能識別。
　　 另外：支持高速計數器功能的輸入點在相應功能開通時不受此濾波時間約束。濾波設置對輸入映像區的刷新、開關量輸入中斷、脈沖捕捉功能都有效。

31：模擬量濾波有什么效果？
　　
　　 一般情況下選用S7-200的模擬量濾波功能就不必再另行編制用戶的濾波程序。
　　 如果對某個通道選用了模擬量濾波，CPU將在每一程序掃描周期前自動讀取模擬量輸入值，這個值就是濾波后的值，是所設置的采樣數的平均值。模擬量的參數設置（采樣數及死區值）對所有模擬量信號輸入通道有效。
　　 如果對某個通道不濾波，則CPU不會在程序掃描周期開始時讀取平均濾波值，而只在用戶程序訪問此模擬量通道時，直接讀取當時實際值。

圖1： MM440接線端子 表4：MM440端子定義

　　因為MM 440 通信口是端子連接，所以 PROFIBUS 電纜不需要網絡插頭，而是剝出線頭直接壓在端子上。如果還要連接下一個驅動裝置，則兩條電纜的同色芯線可以壓在同一個端子內。PROFIBUS 電纜的紅色芯線應當壓入端子 29；綠色芯線應當連接到端子 30，如圖1、表4所示。完整接線圖如圖2所示。

　　圖2： S7-1200與MM440接線圖

　　a. 屏蔽/保護接地母排，或可靠的多點接地。此連接對抑制干擾有重要意義。

　　b. PROFIBUS 網絡插頭，內置偏置和終端電阻。

　　c. MM 440 端的偏置和終端電阻。

　　d. 通信口的等電位連接?？梢员Ｗo通信口不致因共模電壓差損壞或通信中斷。

　　e. 雙絞屏蔽電纜（PROFIBUS）電纜，因是高速通信，電纜的屏蔽層須雙端接地（接 PE）。

　　注意，以下幾點對網絡的性能有極為重要的影響。幾乎所有網絡通信質量方面的問題都與未考慮到下列事項有關：

　　? 偏置電阻用于在復雜的環境下確保通信線上的電平在總線未被驅動時保持穩定；終端電阻用于吸收網絡上的反射信號。一個完善的總線型網絡必須在兩端接偏置和終端電阻。

　　? 通信口 M 的等電位連接建議單獨采用較粗的導線 ，而不要使用 PROFIBUS 的屏蔽層，因為此連接上可能有較大的電流，以致通信中斷。

　　? PROFIBUS 電纜的屏蔽層要盡量大面積接 PE。一個實用的做法是在靠近插頭、接線端子處環剝外皮，用壓箍將裸露的屏蔽層壓緊在 PE 接地體上（如 PE 母排或良好接地的裸露金屬安裝板）。

　　? 通信線與動力線分開布線；緊貼金屬板安裝也能改善抗干擾能力。驅動裝置的輸入/輸出端要盡量采用濾波裝置，并使用屏蔽電纜。

　　? 在 MM 440 的包裝內提供了終端偏置電阻元件，接線時可按說明書直接壓在端子上。如果可能，可采用熱縮管將此元件包裹，并適當固定。

　　3. 組態

　　我們通過下述的實際操作來介紹如何在Step7 Basic V10.5 中組態S7-1214C 和MM440變頻器的USS通信。

　　3.1. PLC 硬件組態

　　首先在Step7 Basic V10.5中建立一個項目，如圖3所示。

 西門子6SE6420-2UC21-1BA1

AOP(AAOP)語言包丟失

如果AOP面板顯示“No Language load”，AAOP顯示“沒有語言包”，表示AOP（AAOP）高級操作面板的全部語言包丟失了。

處理辦法：

維修，丟失語言包的AOP（AAOP）將無法使用，只有通過維修中心才能解決該問題。

可能原因：

• AOP（AAOP）面板電池沒有點了，語言包數據依靠電池保存；
• 所有的系統語言被刪除。AOP（AAOP）允許用戶將不使用的系統語言刪除，如果所有語言被刪除將顯示“沒有語言包”提示。
•  BOP（BOP-2）/AOP（AAOP）柜門安裝組合件，適用于操作面板連接單臺變頻器，通過RS232接口與變頻器通訊（組合件內提供了安裝于變頻器上的RS232適配器）。

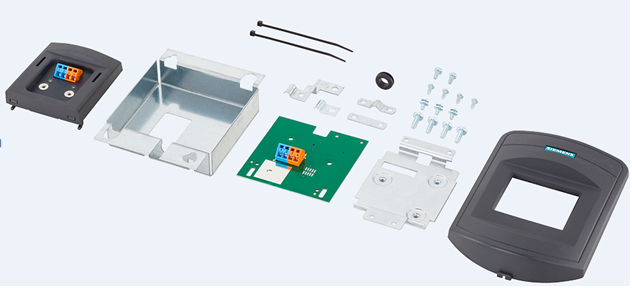

  下圖為柜門安裝組合件包裝內提供的組件。

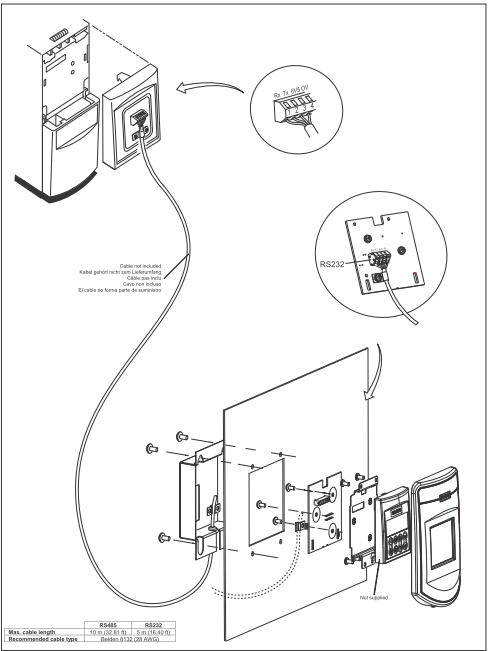

  下圖為柜門組件安裝示例。
