西門子變頻器6SE6420-2UC21-1BA1

西門子MM440變頻器

在變頻器領域，也存在著一些難以控制的東西。直到西門子功能強大的變頻器問世之后，情況才有了改觀。MICROMASTER 440 是專門針對與通常相比需要更加廣泛的功能和更高動態響應的應用而設計的。這些高級矢量控制系統可確保*的高驅動性能，即使發生突然負載變化時也是如此。由于具有快速響應輸入和定位減速斜坡，因此，甚至在不使用編碼器的情況下也可以移動至目標位置。該變頻器帶有一個集成制動斬波器，即使在制動和短減速斜坡期間，也能以突出的精度工作。所有這些均可在 0.12 kW (0.16 HP) 直至 250 kW (350 HP) 的功率范圍內實現

變頻器v/f控制方式驅動電機時，在某些頻率段，電機的電流、轉速會發生振蕩，嚴重時系統無法運行，甚至在加速過程中出現過電流保護，使得電機不能正常啟動，在電機輕載或轉矩慣量較小時更為嚴重?？梢愿鶕到y(tǒng)出現振蕩的頻率點，在v/f曲線上設置跳轉點及跳轉頻帶寬度，當電機加速時可以自動跳過這些頻率段，保證系統能夠正常運行。從p1091至p1094可以設定4個不同的跳轉點，設置p1101確定跳轉頻帶寬度。

有些負載在特定的頻率下需要電機提供特定的轉矩，用可編程的v/f控制對應設置變頻器參數即可得到所需控制曲線。設置p1320、p1322、p1324確定可編程的v/f特性頻率座標，對應的p1321、p1323、p1325為可編程的v/f 特性電壓座標。

參數p1300設置為20，變頻器工作于矢量控制。這種控制相對完善，調速范圍寬，低速范圍起動力矩高，精度高達0.01%，響應很快，高精度調速都采用svpwm矢量控制方式。

西門子430變頻器出現A0501是什么意思，怎么解決?

解決辦法：1檢查電動機功率是不是和變頻器*及變頻器設定P0307  p0206是不是和電動機*。2檢查電纜及電動機是不是有接地故障或者電動機是不是有存在匝間短路故障。3電動機是不是有過熱或過載超額定電流現象。4如果確定以上都沒有問題，可以適當加速時間。 電動機的功率與變頻器的功率不匹配 2 電動機的連接導線太長 3 接地故障 故障應采取的措施: 1 電動機的功率（P0307)必須與變頻器功率（P0206)相對應 2 電纜長度不得超過允許值 3 輸入變頻器的電機參數必須與實際使用的電動機* 4 定子電阻值（P0305）必須正確無誤 5 電動機的冷卻風道是否堵塞 電動機是否過載 （斜坡上升時間，“”的數值）

 3) 在組態王中只須定義主設備的變量即可

點對點通訊（PtP）可用性：帶有“PtP”名稱后綴的CPU配備了第二個接口，即PtP接口(例如，CPU314C-2PtP)PtP不代表普通意義上的子網，因為它只能用于互連兩個站
CPU224XP本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，大擴展值至168路數字量I/O點或38路模擬量I/O點

　　將變頻器手動停止，再次運行又回復正常

　　2.網絡營銷作為促成商品交換的企業經營管理手段，是企業電子商務活動中基本的重要的Intemet上的商業活動
自動化系統中所使用的各種類型PLC，有的是集中安裝在控制室，有的是安裝在生產現場和各電機設備上，它們大多處在強電電路和強電設備所形成的惡劣電磁環境中

　　但是，由于上位機的硬件配置較低，軟件操作和控制系統版本也較低，上位機的處理信息速度還較慢，建議升級工控機，增加CPU頻率、內存容量和硬盤容量

　　該掃描周期內除輸入繼電器以外的所有內部繼電器的終狀態（導通與否），將影響下一個掃描周期各觸點的開與閉

在測量漏源電壓VDS的上升時間tr和下降時間tf，或流經Q1和Q2的電流上升率di/dt時，可以很明顯看到這一點

　　有數字電路基礎的電氣技術人員較容易掌握，如圖2所示

把PLC控制單元的工作方式設置為“RUN”開始運行
4、上電后顯示[-----](MM4)，一般是主控板問題
個人計算機（PC）也可以作為HMI硬件使用
第2章PLC的指令系統折疊但計算機再發確認報文C5E16）可以根據系統出現振蕩的頻率點，在v/f曲線上設置跳轉點及跳轉頻帶寬度，當電機加速時可以自動跳過這些頻率段，保證系統能夠正常運行

 西門子變頻器6SE6420-2UC21-1BA1

1、采用性能優良的電源，抑制電網引入的干擾

在PLC控制系統中，電源占有極重要的地位。電網干擾串入PLC控制系統主要通過PLC系統的供電電源（如CPU 電源、I/O電源等）、變送器供電電源和與PLC系統具有直接電氣連接的儀表供電電源等耦合進入的?，F在，對于PLC系統供電的電源，一般都采用隔離性能較好電源，而對于變送器供電的電源和PLC系統有直接電氣連接的儀表的供電電源，并沒受到足夠的重視，雖然采取了一定的隔離措施，但普遍還不夠，主要是使用的隔離變壓器分布參數大，抑制干擾能力差，經電源耦合而串入共模干擾、差模干擾。所以，對于變送器和共用信號儀表供電應選擇分布電容小、抑制帶大（如采用多次隔離和屏蔽及漏感技術）的配電器，以減少PLC系統的干擾。

此外，位保證電網饋點不中斷，可采用在線式不間斷供電電源（UPS）供電，提高供電的安全可靠性。并且UPS還具有較強的干擾隔離性能，是一種PLC控制系統的理想電源。

2、電纜選擇的敖設

為了減少動力電纜輻射電磁干擾，尤其是變頻裝置饋電電纜。筆者在某工程中，采用了銅帶鎧裝屏蔽電力電纜，從而降低了動力線生產的電磁干擾，該工程投產后取得了滿意的效果。

不同類型的信號分別由不同電纜傳輸，信號電纜應按傳輸信號種類分層敖設，嚴禁用同一電纜的不同導線同時傳送動力電源和信號，避免信號線與動力電纜靠近平行敖設，以減少電磁干擾。

3、 硬件濾波及軟件抗如果措施

由于電磁干擾的復雜性，要根本消除迎接干擾影響是不可能的，因此在PLC控制系統的軟件設計和組態時，還應在軟件方面進行抗干擾處理，進一步提高系統的可靠性。常用的一些措施：數字濾波和工頻整形采樣，可有效消除周期性干擾；定時校正參考點電位，并采用動態零點，可有效防止電位漂移；采用信息冗余技術，設計相應的軟件標志位；采用間接跳轉，設置軟件陷阱等提高軟件結構可靠性。

信號在接入計算機前，在信號線與地間并接電容，以減少共模干擾；在信號兩極間加裝濾波器可減少差模干擾。

對干較低信噪比的模擬量信號．常因現場瞬時干擾而產生較大波動，若僅用瞬時采樣植進行控制計算會產生較大誤差，為此可采用數字濾波方法。

  現場模擬量信號經A／D轉換后變成離散的數字信號，然后將形成的數據按時間序列存入PLC內存。再利用數字濾波程序對其進行處理，濾去噪聲部分獲得單純信號， 可對輸入信號用m次采樣值的平均值來代替當前值，但井不是通常的每采樣。次求一次平均值，而是每采樣一次就與近的m－l次歷史采樣值相加，此方法反應速度快，具有很好的實時性，輸入信號經過處理后用干信號顯示或回路調節，有效地抑制了噪聲干擾。

高超的通訊能力和強大的集成接口使SIMATIC S7-400成為極適合諸如對整個系統進行協調的較大任務過程控制器的理想選擇。CPU的分級使得性能的可擴展成為可能。

同時，對外設I/ O能力的擴展幾乎是無限的。而且，程序控制器信號模塊可以在系統運行中（熱插拔）進行插入和刪除操作，很容易進行系統擴展或模塊更換。

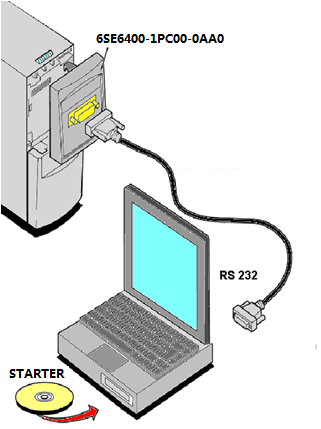

PC至變頻器連接組件

如果用戶想通過PC的RS232接口對變頻器進行調試，可以選用PC至變頻器的連接組件。該連接組件為帶隔離的RS232適配器，可將變頻器擴展出一個RS232接口。連接組件還包括一條RS-232標準電纜（長度3m）。

訂貨號：6SE6400-1PC00-0AA0

USS通訊

USS通訊變頻器相關參數：

P2010 — 通訊速率
P2011 — USS站地址
P2012 — PZD長度
P2013 — PKW長度
P2014 — USS通訊看門狗時間
r2024~r2031 – USS通訊質量診斷參數
P0700 -- 變頻器啟停方式，使用RS485 USS啟停設置為5
P1000 -- 變頻器調速方式，使用RS485 USS調速設置為5

USS 協議（Universal Serial Interface Protocol 通用串行接口協議）是 SIEMENS 公司傳動產品的通用通訊協議，它是一種基于串行總線進行數據通訊的協議。西門子MM420/430/440變頻器支持基于RS485和RS232的USS通信。RS485接口為MM4系列變頻器標配接口，RS232接口通過安裝PC連接組件擴展，由于RS485有著良好的抗干擾能力和傳輸距離遠以及支持多點通訊等特點，實際應用中使用基于RS485的USS通信居多，通常RS232接口只用來調試變頻器。
