西門子MM430變頻器主要特征：
380V-480V±10%，三相，交流，7.5kW-250kW;
風機和泵類變轉矩負載;
牢固的EMC(電磁兼容性)設計;
控制信號的快速響應;
西門子MM430變頻器控制功能：
線性v/f控制，并帶有增強電機動態響應和控制特性的磁通電流控制(FCC)，多點 v/f控制;
內置PID控制器;
快速電流限制，防止運行中不應有的跳閘;
數字量輸入6個，模擬量輸入2個，模擬量輸出2個，繼電器輸出3個;
具有15個固定頻率，4個跳轉頻率，可編程;
采用BiCo技術，實現I/O端口自由連接;
集成RS485通訊接口，可選PROFIBUS-DP通訊模塊;
靈活的斜坡函數發生器，可選平滑功能;
三組參數切換功能：電機數據切換，命令數據切換;
西門子MM430變頻器風機和泵類功能：
多泵切換 ;
旁路功能 ;
手動/自動切換;
斷帶及缺水檢測 ;
節能方式;
西門子MM430變頻器保護功能：
過載能力為140%額定負載電流，持續時間3秒和110%額定負載電流，持續時間60秒;
過電壓、欠電壓保護;
變頻器過溫保護;
接地故障保護，短路保護;
I2t電動機過熱保護;
PTC Y電機保護。

功能 說明  功能  說明  顯示代 碼  設置值  顯示代碼 設置值 一、快速調試設置 P1082 50/60 zui大運行頻率（60Hz為北美電源）  P0003 2 用戶訪問擴展級參數。  P1120 30 斜坡上升時間30S P0010 1 快速調試。（設置快速調試參數） P1121 30 斜坡

下降時間30S  P0100 0/1 按歐洲/北美的功率單位和頻率。（kw 50Hz/hp 60Hz） P1300 2 平方V/F控制（風機和泵類負載） P0300 1 電動機為異步電動機。 P1910 0 不自動測量電機數據（現場調試可設1自動測量電機數據） P0304 * 電動機額定電壓

P3900  1  結束快速調試，按工廠設置使參數復位。  P0305 * 電動機額定電流 二、模擬I/O設置 P0307 * 電動機額定功率 P0003 2 用戶訪問擴展級參數。 P0308 * 電動機額定功率因數 P0004 8 用戶訪問模擬I/O參數。 P0310 * 電動機額定頻率 P0756 0

不監控模擬輸入  P0311 * 電動機額定速度 P0757 2 對應P0758頻率的模擬輸入電壓為2V  P0335 0 電動機為自冷卻 P0758 0 對應P0757模擬輸入電壓的頻率為0%基準頻率  P0640 150 電動機過載因子  P0759 10 對應P0760頻率的模擬輸入電壓為10V

P0700 0 數字輸入命令為工廠缺省設定值 P0760 100 對應P0759模擬輸入電壓的頻率為*基準頻率  P1000 2  頻率設定值為模擬輸入  P0761 2 模擬輸入電壓特性的死區電壓為2V P1080  10/15 zui小運行頻率（電源60Hz設15）

集中式不需要設置驅動遠程I／O硬件，系統反應快、成本低
控制規模是對PLC其它性能指標起著制約作用的指標；也是PLC劃分為微、小、中、大和特大型3組成模塊PLC的結構雖有箱體及模塊式之分，但從質上看，箱體也是模塊，只是它集成了更多的功能
參閱有關操作手冊

　　DPSle方式下：CP342-5除了作為網絡中的從站之外，如果選擇了ThemoduleisanactivenodeonthePROFIBUSsubnet選擇框，那么CP342-5也可用于S7編程、FDL連接和連接人機界面，否則CP342-5只能作為從站使用；第二代當使用變頻調速時，如果流量要求減
如果用戶的系統中需要隔離，請另行購買信號隔離器件


　　(1)BAT位置：用在單槽寬度的電源模塊中，監視1個備用電池的狀態;電池模塊（3）按“字"方式：從QW0~QW14，共有8個字F035/F036西門子日前宣布，與西安電子科技大學機電工程學院達成戰略合作協議
在市場上我們能碰到的早期的西門子變頻器主要有電流源的SIMOVERT A,以及電壓源的SIMOVERT P，這些變頻器也主要由于設備的引進而一起進入了的市場，目前仍有少量的使用，而其后在市場大量銷售的主要有MICRO MASTER和MIDI MASTER,以及西門子變頻器為成功的一個系列SIMOVERT MASTERDRIVE,也就是我們常說的6SE70系列

　　然后將所需的值送入初始值和預置值控制寄存器
)打開一個監控變量表，把PLC至于在線狀態，改變溢流閥壓力設定值為，在仿真頁面看此控件值也變?yōu)?同樣的在仿真界面改變控件值為，在監控表里面檢查其值的變化

　　這可以在HWConfig中完成：在DP接口的屬性對話框中，選項"Commissioning/Testoperation"或"Programming,status/modify..."必須

　　但是，它有啟動電流大的缺點(一般啟動電流為額定電流的4～7倍，部分國產電動機的啟動電流經過實際測量高達額定電流的8～12倍)
為此，各PLC廠家都在這方面進行大量的開發


事實上，PLC已廣泛應用于工業生產的各個領域
通過使用西門子S7-200可編程邏輯控制編程實現不同起動方式下的三相可控硅觸發角給定模擬信號，利用市場上成熟的三相晶閘管移相觸發模塊接收PLC給定的模擬信號后按照相對應的觸發角輸出六路脈沖列，然后通過光纖技術傳送脈沖信號觸發可控硅閥主件從而實現電機軟啟動效果，同時也很好的解決了高壓隔離問題，本文還重點介紹到可控硅觸發取能問題

　　七、完成上述所有的步驟整個調試基本算是完成了，接下來就到了預生產的步驟了，預生產是生產前的工作檢測，在該階段可以配合生產進行一些特殊的測試，比如說生產節奏是否滿足，帶載情況下安全功能還能否起作用等等，一般連續生產一定時間后就可以交工了
STEP 7標準軟件包SIMATIC S7是用于S7-300/400，C7 PLC和SIMATIC WinAC基于PC控制產品的組態編程和維護的項目管理工具，STEP 7-Micro/WIN是在Windows平臺上運行的S7-200系列PLC的編程、在線仿真軟件

西門子6SE6430-2UD32-2DA0

使用SINAMICS S120的優勢

---得益于SINAMICS系列使用的DRIVE-CLiQ通訊和模塊化結構，以及全新的調試軟件STARTER，相比使用 6SE70 系列在多機傳動時使用 SINAMICS S120 具有以下優勢：

SINAMICS S120在矢量控制模式下，默認激活擴展的設定值通道（伺服模式下默認不激活）。在擴展的設定值通道中，可以對各個設定值源發出的、用于電機控制的設定值進行處理，它包括：

---主設定值/附加設定值，設定值比例系數

---方向限制和換向

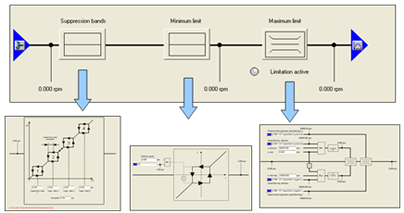

---跳轉頻帶和設定值限制

---斜坡函數發生器

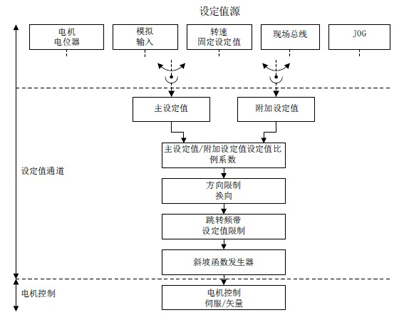

速度設定源

SINAMICS S120的速度設定值可以通過以下方式進行設置：

---固定設定值

------通過選擇位 p1020 … p1023 可以選擇零速和其他15個固定設定值（通過參數 p1001 ... p1015預先設定）

------16個固定設定值中被選中的數值被傳遞到 r1024 , 它將作為固定設定值進入下一級控制器

------參數 r1197 顯示當前速度固定設定值的編號

---電機電位器

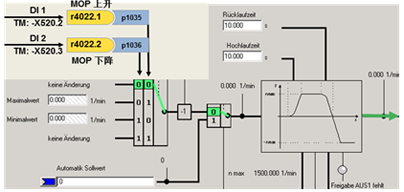

------通過電機電位計的上升和下降按鍵，可以從遠程來設定驅動裝置的轉速，電動電位計的上升和下降可以通過數字量輸入端子來實現

------此外，也可以切換到“自動設定值"來給定速度設定值

---上位機的 PROFIBUS / PROFINET 報文

---模擬量輸入（借助端子擴展板或端子擴展模塊）

------模擬量輸入 AI 0 / AI 1 可以自行設定信號類型和標度

------模擬量輸入選擇 4..20mA 信號時帶有斷線監控

------通過圖形化界面便捷地設置

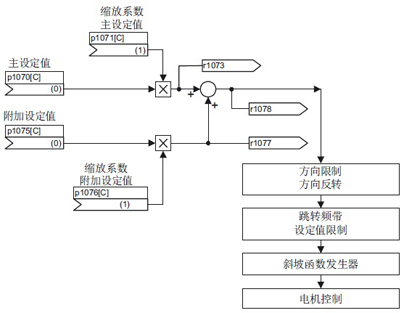

主設定值/附加設定值和設定值比例系數

---附加設定值可用于添加來自下級控制系統的補償值

---兩個變量通過兩個獨立的或一個設定值源同時讀入，并在設定值通道中相加

---主設定/附加設定通道可獨立設置比例系數

方向限制和方向反轉

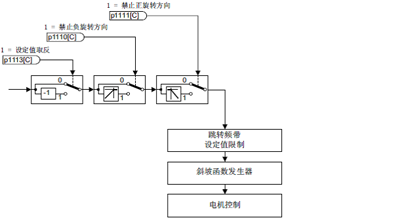

旋轉方向可以通過參數進行限制：設定值取反、禁止正 / 負旋轉方向

另外，在設定值不變的情況下，也可以通過參數實現方向反轉：

---變頻器輸出反向 p1820 -> 無需交換電機電纜相序?qū)崿F(xiàn)速度給定值反向

---編碼器反饋值反向 p0410 -> 無需交換編碼器信號線實現速度實際值反向

---變頻器輸出、編碼器反饋同時反向 p1821 -> 同時實現速度給定值及實際值反向

速度設定值的限幅

為了限制電機軸上的輸出速度，保護機械設備的安全，需要速度設定值進行限制。同時，在 一個驅動支路上（如電機、聯軸器、芯軸、機械設備）可能有一個或多個共振點， 這些共振點會導致振動。 此時，可通過設置跳轉頻帶回避機械上的一個或多個共振點。

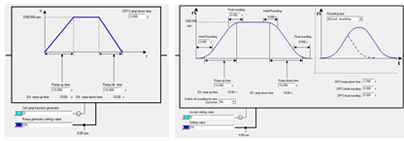

斜坡函數發生器

斜坡功能發生器可以在設定值劇烈變化時限制加速度，從而避免整個驅動支路上出現負載沖擊。斜坡函數發生器有兩種類型：

基本斜坡函數發生器，具有

---上升和下降斜坡

---用于緊急停機（OFF3）的下降斜坡

---可通過參數 p1145 設置的跟蹤功能

---斜坡函數發生器的設置值

擴展斜坡函數發生器還具有

---起始圓弧和結束圓弧

相關文檔
F0565_如何改變S120驅動電機的方向

F0458 關于速度附加給定的斜坡下降時間設定

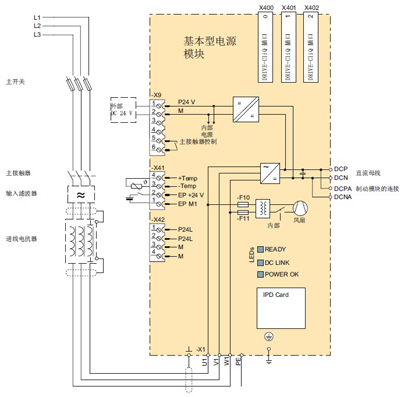

進線接觸器控制

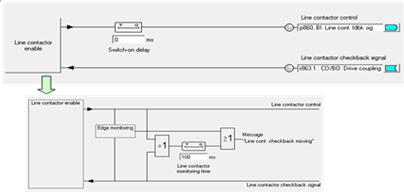

通過該功能可以控制外部的電源接觸器。 電源接觸器的閉合/斷開可以通過分析電源接觸器的反饋觸點加以監控。

對于書本型 SINAMICS S120，可以設置如下參數對進線接觸器進行控制：

---驅動對象 INFEED 或 SERVO/VECTOR 上的位 r0863.1來控制進線接觸器；

---p0860 可設置反饋信號源（非必須，進線接觸器沒有正確閉合會觸發預充電故障）；

---p0861 設置電源接觸器監控時間。

對于裝機裝柜型整流裝置，通過內部邏輯控制的端子X9 控制進線接觸器：

BLM
---啟動后，經過 p0861 的延時，X9.5/X9.6（通過內部邏輯）控制進線接觸器自動吸合；
---晶閘管調整導通角完成預充電，裝置運行。

SLM & ALM
---啟動后，預充電接觸器自動吸合，通過電阻進行預充電
---預充電完成，X9 （通過內部邏輯）控制進線接觸器自動吸合
---預充電接觸器自動打開
---完成預充電，裝置運行

相關文檔
A0589_SINAMICS S120書本型進線模塊預充電回路和接線方式介紹

A0597_SINAMICS S120裝機裝柜型進線模塊預充電回路和接線方式介紹

F0477_SINAMICS S120大功率整流回饋單元SLM 進線斷路器的聯鎖控制

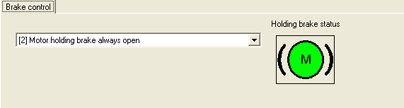

抱閘控制

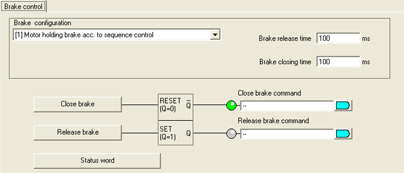

SINAMICS S120 的抱閘控制分為簡單抱閘控制和擴展抱閘控制：

---按照驅動順序控制開關抱閘（適合水平運動帶抱閘系統）

---始終打開抱閘（測試/去除抱閘的作用）

---擴展抱閘功能（提升或?qū)﹂_關抱閘有特殊的要求）

相關文檔
F0619_S120 簡單抱閘控制

F0679_S120擴展抱閘控制.pdf

報警

報警信息顯示有特殊狀態，但是它們不會導致驅動器關斷。出現報警不一定必須發出通知，只要報警原因消失，它們就會自動復位。

在出現一個或多個報警時

• 二進制數出功能“報警"必須設置到 LOW（用戶可分配功能），而

• 報警通過閃爍“故障"LED 顯示。

報警可區分為以下幾組：

• 電機過熱：電機的計算值 I²t 已達到 *。

• 電機傳感器系統發出的故障：電刷長度、軸承狀況、電機風扇、電機溫度的監視

• 驅動器報警：驅動器已失速，可能無電樞電流

• 通過二進制用戶可配置端子發出的外部故障

• 輔助模塊發出的報警

輸入和輸出功能

模擬量輸入（用戶可分配輸入）

在轉換成數字值之后，模擬量輸入的量可以通過參數靈活的調整用于放縮、濾波、信號選擇和偏置輸出。該值可以用作連接器。因?yàn)槟M量輸入可以有效的作為主設定值，也可以作為一個輔助設定值或極限值的數值量。

模擬量輸出

可選擇的模擬輸出可用于輸出模擬信號。模擬信號可以作為雙極信號或值輸出。在這種情況下，放縮、偏置、極性和濾波時間可以參數化。所需的輸出量通過輸入連接器編號在介入點選擇。例如，可以輸出實際速度值、斜坡函數發生器輸出、電流設定值、線路供電電壓等等。

二進制輸入

• 打開/關斷（OFF 1）
  該端子功能是 ANDed，帶有串口的控制位。對于端子打開/關斷上的 H 信號，主接觸器會通過內部時序控制關閉。如果在允許運行端子上有一個 H 信號，控制器會啟用。驅動器加速到具有速度設定值的運行速度。對于端子打開/關斷上的 L 信號，驅動器通過斜坡發生器降速n < n_min；在制動控制延時時間過去后，控制器被抑制，I = 0時主接觸打開。在這之后，在主接觸器脫扣的可調時間之后，勵磁電流降到靜止勵磁電流（這可以參數化）。例如，靜止勵磁可以被用于電機的放冷凝加熱；要實現這一點，需要輸入大約額定勵磁電流的 30% 作為靜止勵磁。電磁電流達到 * 額定勵磁電流時，電機風扇必須運行。否則，勵磁繞組將會過載。

• 允許運行
  該功能是 ANDed，帶有串口的控制位。控制器使用允許運行端子上的 H 信號啟用。對于 L 信號，控制器被抑制并且I = 0 時，脈沖被抑制。允許運行信號具有較高的優先級；這意味著若信號（L 信號）在運行時撤銷，則會導致I = 0，因此驅動器會減速。

數字量輸入（用戶可分配輸入）：
其它數字量輸入端子可用于用戶分配的功能。在這種情況下，可以給每個用戶可分配端子分配開關連接器編號，編號可以用于控制功能。

數字量輸入功能舉例：

• 電壓斷開 (OFF 2)：對于 OFF 2（L 信號），控制器會立刻被抑制，電樞電路中電流下降，在 I = 0 時主接觸器打開。驅動器失控降速。

• 快速停止 (OFF 3)：對于快速停止（L 信號），速度控制器輸入上的速度設定值會被設置成 0，驅動器隨用于快速停止的電流限制制動，這可以參數化。在 n < n_min 上制動控制延時時間過去之后，會輸入I = 0，主接觸器打開。

• 點動：當點動功能受控時，點動功能可用于打開/關斷端子上的 L 信號、允許運行 端子上的 H 信號。在這種情況下，主接觸器會被關閉，驅動器加速到參數限定的點動設定值。當點動信號撤銷時，驅動器會降速到 n < n_min；這之后，控制器會被抑制，主接觸器在可參數化的時間值（0 到 60s）之后打開。此外，它也可以被選擇用于是否激活斜坡函數發生器，或者使用下坡上升時間=斜坡下降時間=0。

二進制輸出

用戶可分配發出信號功能可以用在二進制數出端子上（開路發射極輸出）任何開關量（可以通過相關的用戶可分配參數選擇）都可以輸出給每個端子。輸出信號的極性和可調延時時間（0 到 10s）可以使用參數選擇。

二進制輸出功能舉例：

• 故障：出現故障信息時，有一個 L 信號輸出。

• n < n_min：由于速度低于 n_min，有一個 L 信號輸出。該信號被用作例如一個零速度信號。

• 用于機械制動器的打開命令：可以使用此信號控制電機制動。

當使用“打開"功能打開驅動器，并輸入“允許運行"信號時，會輸出一個 H 信號來打開制動器，在這種情況下，內部控制器啟用會延時一個參數化時間值（等待機械制動器打開）。當使用“關斷"功能或“快速停止"關斷驅動器時，會輸出一個 L 信號在達到n < n_min速度時關閉驅動器。同時，內部控制器啟用會延長一個參數化時間值（等待機械制動器關閉）：當輸入 I = 0 時，脈沖會被抑制，主接觸器打開。

使用“閉合制動器"信號（L 信號，在二進制用戶可分配輸出上）可以選擇其它運行模式。這樣一來，當存在“內部控制器抑制"（驅動器處于無電流狀態）時，驅動器不會等待狀態n < n_min，但是制動器已經在速度超過 n_min 被控制了（運行制動器）。

當出現故障信息、電壓斷開或允許運行信號（端子允許運行）在運行中被撤銷時，會出現內部控制抑制。

安全停機（E-STOP）

E-STOP 功能可用于在 15ms 內打開用于控制主接觸器的繼電器觸點，這與半導體組件和 CUD 的校正功能無關。如果 CUD 運行正常，通過控制輸入 I = 0 可以確保主接觸器切換到無電流狀態。當 E-STOP 輸入后驅動器會立刻降速。

E-STOP 復位后，驅動器會進入“打開抑制"運行狀態。這必須通過“關閉"功能確認，例如通過打開 打開/關斷 端子。

注：
E-STOP 功能并非 EN 60204-1 意義上的 EMERGENCY OFF（緊急停止）功能。

串行接口

每個 CUD 都有以下串口：

• 標準 CUD 和高級 CUD 上的串口，使用 USS 協議符合 RS232 或 RS485 標準，用于連接選件 AOP30 高級操作面板或用于通過 PC 連接 STARTER。

• 標準 CUD 和高級 CUD 端子上的串口，RS485 二線或四線，用于點對點連接

• 標準 CUD 和高級 CUD 上標配了 PROFIBUS-DP

• PROFINET，通過高級 CUD（選件）上的 CBE20 通訊板

• DRIVE-CLiQ ，在高級 CUD（選件）上，用于連接選配的 SINAMICS 組件 SMC30、TM15 和 TM31

物理接口

• RS232：± 5V 接口，用于點對點連接

• RS485：3.3V 共模接口，抗干擾，還可用于連接有zui多 31 個組件的母線的連接

USS 協議

開放式西門子協議，可以簡單編程，例如在第三方系統的 PC 上，所有主接口都可以使用。作為從設備運行的驅動器連接到主設備上。驅動器使用從設備編號選擇。

通過 USS 協議可以進行一下數據的交換：

• PKW 數據，用于讀寫參數

• PZD 數據（過程數據），如控制字、設定值、狀態字、實際值

發送數據（實際值）通過在參數內輸入連接器編號選擇，接收數據（設定值）會表示連接器編號，它可以在任何接入點起作用。

點對點協議

點對點協議用于設備互聯。在這種運行模式下，數據通過串口進行交換，例如建立設定值級聯。通過使用四芯線的串口，可以從上一設備接收數據，然后進行處理（例如相乘），然后傳輸給下一設備。實現此目的只使用了一個串口。

變頻器之間可以交換以下數據：

• 發送控制字和實際值

• 接收狀態字和設定值

在這種情況下，在發送和接收方向上zui多可以傳輸 5 個數據字。數據通過連接器編號和介入點進行交換。

串口可以同時運行?？梢酝ㄟ^*個接口建立于自動化系統（USS 協議）的連接，用于進行控制、診斷和輸入主設定值。第二個接口用于通過點對點協議實現設定值級聯功能。

控制端子排

CUD 上的端子

• 參考電壓 P10，10mA 負載額定值，
  參考電壓 N10，10mA 負載額定值

• 2 路模擬量輸入，通過差分放大器，
  分辨率 ± 14 位
  0 ... ± 10 V, 0 ... ± 20 mA, 4 ... 20 mA

• 1 路模擬量輸入，通過差分放大器，
  分辨率 ± 14 位
  0 ... ± 10 V

• 4 路模擬量輸入，通過差分放大器，
  分辨率 ± 11 位
  0 ... ± 10 V

• 一路模擬量輸入，用于通過 PT100、PTC 或 KTY84 連接溫度傳感器

• 2 路模擬量輸出，參考地，0 至 ± 10 V, ± 15 位分辨率，zui高 2mA

• 脈沖編碼器評估，針對 5 或 24V 編碼器，2 軌道及 0 標志，zui高頻率 300kHz

• P15 電源，200mA，針對脈沖編碼器

• 4 路數字量輸入，參考地，2 帶有可選功能

• 4 路數字量輸入/輸出，參考地，輸出帶有開路發射極 P24，100mA 額定負載

• 4 路二進制輸出，參考地，開路發射極 P24，100mA 額定負載

• 一個串口，RS485 二線或四線，zui大速度 187.5 kBaud

• P24 電源，用于控制數字量輸入

• 設備“數字"地端子（例如：用于連接二進制輸出的負載）

• 設備“模擬"地端子（例如：用于連接模擬量輸入的參考電位）

• 連接 AOP30 的連接器

• 連接一個 RS232 串口和 5V 電源的連接器，300mA（例如：連接脈沖編碼器）

選通模塊上的端子

• 模擬轉速計 8 到 270 V，用于zui高速

• E-STOP

連接電機的接口

電機溫度監視

可以連接 PTC 熱敏電阻或線性溫度傳感器（KTY84-130）。標準 CUD 和高級 CUD 選件上都配備了一個輸入用于此目的?？梢詫?PTC 熱敏電阻的報警和故障信息進行參數化。使用 KTY84-130 時，必須輸入一個報警門限和一個掛斷（脫扣）門限。極限值的輸入和顯示使用 ℃單位。

此外，可以通過高級 CUD（選配）評估熱敏開關。當熱敏開關響應時（這是一個二進制開關信號），可以輸出參數化的報警或故障信息。評估通過一個二進制用戶可分配輸入實現。

電刷長度監視

電刷長度使用浮空微型開關監視；會評估zui短電刷。如果電刷壽命已經過期，則微型開關打開；報警或故障信息可以參數化。評估通過一個二進制用戶可分配輸入實現。

監視電機風扇氣流

氣流監視器集成在電機風扇的氣路中。當此監視響應時，會發出報警或故障信息。評估通過一個二進制用戶可分配輸入實現。

西門子直流電機

盡管許多年前人們就預言直流電機的技術已經走到盡頭了，但是我們還是堅持掌握著我們直流技術，它仍然是我們的寶貴資產。當該說的都說了該做的都做了之后，幾十年來直流電機還是在日常應用中證明了自己的重要性，它們是*的。

與 SINAMICS DC MASTER 變頻器相配合，它們總是可以形成理想的組合 - 無論是需要有利的價格還是zui高的可用性等級。

由于采用了緊湊的模塊式設計，這些電機還可以用在空間有限的地方。

此外，有豐富的設備和裝置可以安裝到直流電機上。有大量的監視和診斷選件可以提高可靠性和確保無干擾運行。

有關質量保證和改進的詳細規范整合到了各種運行和過程中 - 從開發一直到生產和服務。質量管理會對所有公司的過程之間的交互進行協調，以確保實現過程無錯平穩。

而且我們還對自己的供貨商采取了嚴格的質量要求。所有供貨商必須把自己無縫的整合到我們質量管理體系中來。

其結果是：我們電機生產中只會使用無缺陷、高質量的材料。
