西門子變頻器6SE6430-2UD41-3FB0

總開關的設計要求是：開關必須具有足夠的分斷能力，必須能夠分斷處于“堵轉"狀態的電動機的電流與其他所有用電設備和電動機的電流總和。

    通過總開關，原則上應能斷開設備中的所有用電設備電源，例外的是，當設備安裝有需要在總電源切斷情況下使用的安全保護裝置——如維修用電源、維修用照明、設備安全防護的解鎖裝置等部件時，允許這部分的電源直接連接在設備進線上，不通過總開關分斷。但是，即便如此，以上電路仍然需要安裝獨立的短路保護器件（如斷路器等）。

    3．保護裝置的安裝

    為了對設備主回路進行可靠、有效的保護，設備中每一個獨立的部件都必須安裝用于短路、過電流保護的保護器件（如斷路器等），保護器件必須具有足夠的分斷能力，必須能夠可靠分斷被保護的用電設備或電動機。

    出于調試、維修的需要與系統的可靠性與安全性的考慮，原則上對于不同類型的主回路，如電機主回路、驅動主回路等，在每一部件獨立安裝保護器件的基礎上，還應對每一大類分類安裝總保護斷路器。

    對于輸入／輸出點數、種類較多、構成復雜、控制要求較高的控制系統，當外部輸入／輸出信號共用電源時，應采用分組的形式進行供電，每組通過獨立的保護斷路器進行保護與通／斷控制。

    4．接地與抗干擾

    從安全角度考慮，控制系統應安裝總接地母線，用于電位平衡與接地。與主回路連接的各種獨立電氣控制裝置，應有專門的、符合要求的接地連接線與設備接地母線進行連接，以防止干擾，提高可靠性。

    系統中容易產生干擾或是容易受到外部干擾的電氣控制裝置，如PLC、數控裝置(CNC)、伺服驅動器、變頻器等，應通過隔離變壓器、濾波電抗器等與電源進行連接，以抑制線路干擾。

    系統中的需要通斷的大功率負載，應在線路上安裝浪涌電壓吸收器，以抑制負載通斷產生的過電壓與干擾。

    5．輔助控制電源的設計

    用于系統安全保護、緊急停機控制的裝置（如制動器、安全門保護等）的輔助電源，應確保不會因“急停"等操作而分斷。

    系統中可靠性要求較高的控制部件，如PLC的電源輸入、CNC的電源輸入等，當它們?yōu)橹绷鱀C24V供電時，應盡可能采用獨立的穩壓電源進行供電；當采用交流供電時，應安裝獨立的隔離變壓器，原則上不要與系統的其他控制電路與執行元件（如電磁閥、220V/24V控制回路等）共用電源。

    PLC輸入／輸出所需要的傳感器、開關、執行元件電源，應盡可能采用外部電源供電的形式，以防止由于外部線路故障引起的PLC損壞。

    注意：在歐洲，目前已經對工業電氣控制設備的主回路實行3相AC400V與單相AC230V標準，以取代傳統的3相AC380V與單相AC220V標準，因此，在進行出口設備設計以及進口設備維修時，應引起注意。

PLC控制系統的設計非常注重步驟和程序化，是一個系統工程，在設計中要想做到熟練自如必須反復的進行實踐。本文介紹了PLC系統在自動化生產過程中的設計要點，這些設計曾經在實際運用中具有良好的效果，值得設計者的借鑒。

　　1. 硬件設計

　　PLC控制系統中至關重要的環節就是硬件設計，它關系著系統運行安全性、可靠性和穩定性。主要包括輸入和輸出兩個方面。

　　(1)PLC控制系統的輸入電路設計。一般供電電源為AC85-240V，適應電源的范圍很寬，但是為了抗干擾應該加裝1:1隔離變壓器、電源濾波器等電源凈化元件；隔離變壓器也可以選擇采用變壓器初級和次級線圈屏蔽層和初級電氣中性點接大地，次級線圈屏蔽層接PLC輸入電路接大地等，這些雙層隔離技術可以減少干擾。

　　(2)PLC控制系統的輸出電路設計。按照生產工藝的要求，各種變頻器、指示燈和數字直流調速器的啟動和停止應該采用晶體管輸出，主要是由于它能夠適用于高頻動作并響應時間較短；若PLC控制系統的輸出頻率小于6次/60s，則為繼電器輸出，因為采用這種方法設計的輸出電路較為簡單，并且抗干擾和負載能力都很強。若PLC輸出帶電磁線圈等感性負載，那么負載斷電時將會對PLC產生沖擊，所以，直流感性負載時應接續流二極管，交流感性負載應并接浪涌吸收電路，這兩種方法可以有效保護PLC控制系統的可靠性和穩定性

　　(3)PLC控制系統的抗干擾設計。隨著自動化技術日新月異的發展，變頻調速裝置和晶閘管可控整流的廣泛使用，為交流電網帶來了污染，同時給PLC控制系統也帶來了很多干擾，因此防干擾也成為PLC控制系統的設計要點。一般常采用三種方式：其一，隔離。原副邊繞組之間的分布電容耦合而形成了電網中的高頻干擾，因此，應采用1:1超隔離變壓器，并將中性點經電容與大地連接。其二，利用金屬外殼屏蔽。這種方法是將PLC系統放置于金屬柜內，金屬外殼接地可以起到很好的靜電和磁場屏蔽的效果，以防止輻射干擾。其三，布線。強電動力線路與弱電信號線需分開走線，并保持一定的間隔，模擬信號傳輸線適宜采用雙絞線屏蔽電纜。

　　2. PLC控制系統的整理軟件設計

　　PLC控制系統軟件的設計工作應該與硬件設計的同時著手。將PLC控制系統的工藝流程圖轉化為梯形圖是PLC系統的關鍵問題，也是該系統軟件設計的重要任務，軟件設計的具體表現為編寫程序。軟件設計的主要方面有以下幾點：

　　(1)PLC控制系統的程序設計思想。良好的軟件設計思想是控制工程應用中的是關鍵軟件設計應該容易讓工程技術人員理解、掌握、調試和日常維護。按照生產過程中的復雜程度不同、結構形式的不同可以將程序分為基本程序與模塊化程序。其一，基本程序不僅可以作為一種獨立的程序控制簡單的生產工藝及其過程，還可以作為組合模塊結構中的一個單元程序，基本程序的結構方式分為順序結構、循環結構和條件分支結構；其二，模塊化程序是把總體控制目標程序劃分為多個程序模塊，且它們具有明確的子任務，這些程序模塊分別編寫、調試，終形成一個完成總?cè)蝿?wù)的總體程序。通常情況下我們采用這種設計思想，主要是因為各模塊之間具有相對的獨立性，且相互之間的關系簡單，程序交易修改，尤其適用于控制較為復雜的生產過程。

　　(2)PLC控制系統的程序設計要點。PLC控制系統I/O分配，根據生產流水線從前至后，I/O點數從小到大；為了便于維護，應盡可能將同一個系統、設備或者部件的I/O信號集中起來進行編址，計數器、定時器要統一編號，為了確保PLC系統正常運行且保證其可靠性，不能重復使用同一編號。程序中大量使用的中間標志位或者內部繼電器也要分配統一編號，待分配完成后，需列出中間標志位或者內部繼電器分配表和I/O分配表。對于彼此有關的輸出器件，輸出地址應連續安排，例如電機的正/反轉等。

　　(3)PLC控制系統編程原則。PCL程序設計的基本原則是邏輯關系要簡單明了，占內存少，容易編程，節約掃描時間。主要技巧包括：一，PLC控制系統中各種觸點可以重復使用，沒有必要使用復雜的程序減少觸點的使用次數；程序中盡量避免使用雙線圈輸出，因為雙線圈輸出很容易引起失誤，如果雙線圈輸出不可避免，則可以采用復位和置位操作；若PLC的多個輸出值為固定值1，則推薦使用數字傳送指令來完成任務，可以使用一條指令將十六進制的數據0A9H直接傳送QW2；對于那些不是很重要的設備，可以通過串聯硬件觸點的方式將其接入PLC系統輸入端，或者編程減少I/O點數，節約資源。

西門子S7-400PLC 6ES7407-0KA02-0AA0

6ES7407-0KA02-0AA0產品描述SIMATIC S7-400，電源PS407：10A，寬范圍，120/230V UC，5V DC/10A

IMATIC S7-4006ES7400-1JA11-0AA0

6ES7400-1JA11-0AA0產品描述SIMATIC S7-400，UR2機架 ALU，集中式和分布式，帶9個槽，2個冗余 PS，可插拔

6ES7392-1AM00-0AA0西門子PLC

6ES7392-1AM00-0AA0西門子PLC產品描述前置連接器392帶螺釘型接點

SIMATIC S7-3006ES7392-1AJ00-0AA0

6ES7392-1AJ00-0AA0產品描述前置連接器，用于信號模塊，帶螺釘型接點，20針

6ES7332-5RD00-0AB0模擬量輸出模塊

6ES7332-5RD00-0AB0產品描述SIMATIC S7，模擬量輸出M 332，可選隔離

6ES7332-5HF00-0AB0 SIMATIC S7-300

6ES7332-5HF00-0AB0 SIMATIC S7-300，模擬量輸出M 332，光電隔離，8 AO，U/I;診斷;分辨率11/12位，40針，遠程/插件，帶 有源背板總線

西門子PLC 6ES7332-5HB01-0AB0

6ES7332-5HB01-0AB0產品描述SIMATIC S7-300，模擬量輸出M 332，光電隔離，2 AO，U/I;11/12位 RESOL，20針，遠程/插件

SIMATIC S7-300 6ES7331-7PF11-0AB0

SIMATIC S7-300 6ES7331-7PF11-0AB0模擬量輸入SM 331，光隔離，8 AI 熱電偶，類型

SIMATIC S7-300 6ES7323-1BH01-0AA0

SIMATIC S7-300 6ES7323-1BH01-0AA0數字量模塊SM 323，光電隔離，8 DI和8 DO， 24V DC，0.5A，總電流 2A，20針

西門子MSIMATIC S7-300 6ES7332-5HD01-0AB0輸入模塊

6ES7332-5HD01-0AB0 MSIMATIC S7-300，模擬量輸出M 332，光電隔離，4 AO，U/I;診斷;分辨率11/12位，20針，遠程/插件，帶 有源背板總線

6ES7321-1BL00-0AA0數字輸入模塊

6ES7321-1BL00-0AA0數字輸入模塊，SIMATIC S7-300，數字量輸入M 321，光電隔離，32DI，24 V DC，40針

西門子變頻器6SE6430-2UD41-3FB0

MM4參數介紹

參數

MM4變頻器有兩種參數類型：

• 以字母P開頭的參數為用戶可改動的參數；

• 以字母r開頭的參數表示本參數為只讀參數。

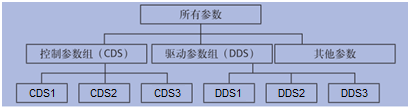

MM430/MM440所有參數分成命令參數組（CDS）， 與電機、負載相關的驅動參數組（DDS）， 以及即不屬于CDS也不屬于DDS的其他參數三大類。CDS和DDS又分為三組。其結構如下圖所示：

屬于CDS的參數，例如：P700、P1000…控 制參數等；
屬于DDS的參數，例如：P304、P305、P307…電 機參數等；
屬于其他參數：例如：P756、P757、P758…模 擬量相關參數等；
在參數手冊中能夠查詢參數屬于哪一類數據組。

注意：MM420沒有命令數據組CDS和 驅動數據組DDS， 它只有一套命令參數和驅動參數。

參數下標

在使用操作面板查看參數時，按P鍵 進入某個參數后會顯示in000， 按上下鍵會顯示in001、in002等信息。

In000、in001、in002…對于不同參數有不同的含義。

• 若該參數屬于CDS或DDS組， 那么使用in000、in001、in002來區分該參數在不同的CDS組或DDS組的參數值，例如P0700.in000=1，P0700.in001=2分別表示CDS1里的P700=1、CDS2里的P700=2；

• 若該參數即不屬于CDS組也不屬于DDS組， 那么in000、in001…不用來表示參數組，根據不同參數會有不同的含義，具體信息參考參數手冊。例如P0756.in000用來設置模擬量輸入1的信號類型，P0756.in001用來設置模擬量輸入2的信號類型。

在西門子的文檔中P1000.in000和P1000.0、P1000[0]表示相同的意思。
默認狀態如果不進行參數組切換，使用的當前參數組是第1組參數，即CDS1和DDS1。

參數組切換命令源

CDS和DDS都具有3組參數，可以使用外部信號進行切換當前哪一組參數有效，可以用來實現以下功能：

• 切換命令數據組CDS可以實現變頻器控制方式的切換，例如 本地遠程控制 ；

• 切換驅動數據組DDS可以實現例如：同一臺變頻器帶不同電機間的分時控制。

切換CDS和DDS的命令源請參考下表：

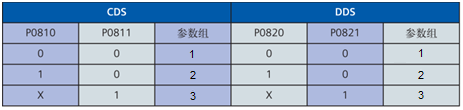

參數組切換真值表：
