| 產地類別 | 進口 | 應用領域 | 化工,電子/電池 |
|---|---|---|---|
| 產地 | 德國 | 品牌 | 西門子 |
西門子6SE6440-2UE37-5FA1
現象：在用DriveMonitor 調試MM4變頻器時，在線狀態下有時會遇到參數顯示不正常（亂碼）的問題。如圖1所示：
圖 1
問題解決：這是由于在設置驅動屬性時，設置的PZD的數量與變頻器中的設置不*造成的，如圖2。因此在新建變頻器參數時，應檢查MM4的參數P2012[0]或P2012[1]（根據連接的MM4接口）確定通訊接口PZD的數量。使得DriveMonitor中設置的PZD的數量與變頻器中的設置*。在使用DriveMonitor調試其他變頻器時，同樣要注意這個問題。
一、分析Timer
1. 提出問題
圖1
問題1：M10.2能否被置位？
圖2
問題2：S_CU計數有無問題，M6.2能否被置位?
先來了解一下都有哪幾個計時器，以及它們的特性如何
圖3
2. 計時器描述
從以圖3可以看出5個計時器的基本特性，可以簡單的從中挑選與控制工藝相符合的計時器使用，如果想了解計時器的詳細信息，可以選擇計時器，并按F1看幫助信息中的具體邏輯圖。
以計時器SD為例，參見圖4
圖4
我們從中可以知道，當觸發端S的信號為上升沿時，觸發計時器開始運行，時間結束后計時器輸出端為1，S信號為下降沿時，計時器輸出端為0
那么根據此情況，以圖1為例，咱們可以把剛才的梯形圖程序通過時序圖表示如下圖5
其中a,b之間是在掃描此段程序兩個周期之間的間隙。
圖5
西門子6SE6440-2UE37-5FA1
SIWAREX 稱重模塊進行砝碼或?qū)嵨飿?biāo)定時，要求砝碼或者實物重量大于傳感器量程總和的5%，對于一些量程幾百?lài)嵉膫鞲衅?，現場可能不具備砝碼或?qū)嵨飿?biāo)定的條件，此時可以采用理論標定。
理論標定是基于傳感器廠家提供的技術參數（傳感器量程和特征值），其原理如下：
SIWAREX WP231給稱重傳感器的供電電壓為4.85V，假設傳感器量程為200t，特征值為2mV/V，那么當傳感器受到200t的力時，輸出信號為9.7mV （=4.85V*2mV/V）。稱重模塊根據當前檢測到的mV信號確定當前重量，該重量包含秤體自重、稱量的物料的重量、安裝應力及震動等原因引入的額外重力，因此理論標定的精度與傳感器安裝密切相關。 下面介紹WP231理論標定的具體步驟：
首先，將稱重傳感器正確安裝到秤下面，并保持秤臺或者容器為空；

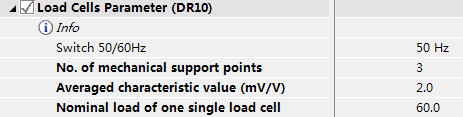

然后，在DR10中輸入傳感器相關信息
No. of mechanical support points：傳感器數量
Average characteristic value (mV/V)：傳感器特征值（靈敏度），在傳感器銘牌或者樣本技術參數中可以查到該參數；
Nominal load of one single load cell：每個稱重傳感器的額定量程
參數輸入完畢后，鼠標點擊上圖的Load cells parameter （DR 10），鼠標右鍵選擇Send，將上述參數設置發送到稱重模塊中。
最后，執行Automatic Calibration （82）
