通信功能

數據通訊用于可編程序控制器之間(如 PROFIBUS FMS) ，或一臺可編程序控制器與智能伙伴（工控機、P C等）之間的數據交換。

下面的通訊功能可用于此目的：

PG/OP 通信

包括集成的通訊功能，它用于 SIMATIC，以便與 HMI 設備（例如 TP/OP）和 SIMATIC PG編程器（STEP 7）交換數據。 編程器/OP 通訊由 MPI、PROFIBUS 及工業以太網支持。

S7 路徑選擇

利用S7路由選擇， PG/OP通訊可用于網絡之間。

S7 通信

S7 通訊是 SIMATIC S7/C7 內優化的集成通訊功能。 用于連接 PC 與工作站。 每個作業的用戶數據量大為 64K 字節。 S7 通訊為所有網絡提供簡單、功能強大的通訊服務以及與軟件接口無關的網絡。

S5 可兼容通信（發送/接收）

S5 兼容通訊（發送/接收）能使 SIMATIC S7/C7 與現有的系統，特別是 SIMATIC S5,SIMATIC S7通訊，經過 PROFIBUS 和工業以太網，也可與 PC 通訊。

標準通訊

這包括標準化的數據通訊協議。

• PROFIBUS-FMS（現場總線信息規范）

適合于幾個工作站（多16個）范圍內的不同制造商提供的不同自動化系統（如PLC， PC）之間的通訊。 可以與裝有FMS接口的現場設備進行通訊。

由于FMS READ， WRITE和INFORMATION REPORT服務， 應用程序可以讀或?qū)懺L問對方的變量或?qū)⒆砸训淖兞恐祩魉徒o通訊伙伴。 支持對變量值的部分訪問。 通訊通過非循環連接 （主/主， 主/從）， 帶從動或循環連接的非循環連接 （主/從） 進行處理。 利用 INFORMATION REPORT服務，允許通過廣播服務向所有的網絡節點發送信息 。 此外， 可以啟動FMS IDENTIFY （請求伙伴的識別特性） 和 STATUS （請求伙伴的狀態） 服務。

OPC 服務器

OPC（OLE for Process Control，用于過程控制的 OLE）的基本原理是，OPC 客戶應用程序可以通過一個標準/開放式的多供應商（multi-vendor）接口，與 OPC 服務器進行通訊。

IT 通訊可通過 OPC XML DA 接口實現。

OPC 服務器，在通訊軟件的供貨范圍內

對模塊進行了精細的設計，因而能夠快速和*地滿足系統的要求： 不需保留備件 沒有不必要的和多余的通道 即使在應用對象的要求是形形色色的情況下，利用更換或組合各種各樣 I/O 模塊的方法，可明顯縮短設備的調整時間。 以 PROFIBUS DP總線上高達 12 MB/s 的數據信號傳輸速率和極其強大的內部數據傳送能力，ET 200S分布式系統也非常適合應用于時間極其關鍵的場合。

6SL3040-1MA01-0AA0 通信 *控制器與故障安全 ET 200 模塊之間的安全通信和標準通信是通過 PROFIBUS DP 和/或 PROFINET 完成的。 專門開發的 PROFIBUS 行規 PROFIsafe 支持在標準數據報文幀中傳送安全功能的用戶數據。無需其它硬件組件，例如特殊安全總線。所需的軟件既可以作為一個操作系統的擴展功能集成在硬件組件中，也可以作為一個軟件塊裝載到 CPU 中。 操作模式 F-CPU 的安全功能包含在 CPU 的 F 程序中以及故障安全信號模塊中。 信號模塊采用差異分析方法和測試信號注入技術來監視輸入和輸出信號。 CPU通過周期性自檢、命令測試以及基于邏輯和時間的程序執行檢測，檢查控制器運行的正確性。此外，通過“活躍標志（sign-of-life）"請求，還可以對 I/O 進行檢測。 當系統診斷出一個故障時，系統將進入安全狀態。 CPU 416F-2 和 CPU 416F-3 PN/DP 的運行無需使用一份 F 運行版*。

6SL3040-1MA01-0AA0 LOGO! 模塊化擴展模塊 用于連接 LOGO! 的擴展模塊模塊化 帶數字量輸入和輸出、模擬量輸入或模擬量輸出 注意： SIPLUS extreme 產品是基于西門子工業標準產品的。此處列出的內容來自相關的標準產品。添加了 SIPLUS extreme 設備信息。 繼電器輸出，輸出電流zui大為 5A。 不同的模塊： 4 點數字量輸入，4 點數字量輸出；或 4 點數字量輸入，4 點繼電器輸出；或 2 點模擬量輸入；或 2 模擬量輸出。 用于連接到 LOGO! 模塊化邏輯模塊的接口。 關于兼容性的說明： LOGO! 的擴展模塊8 只能在 LOGO! 上使用8 個基本設備! LOGO! 的擴展模塊6 和 7 不能與 LOGO! 結合使用8 個基本設備

西門子模塊6ES7510-1DJ01-0AB0參數詳細

通過多點接口 (MPI) 實現數據通信

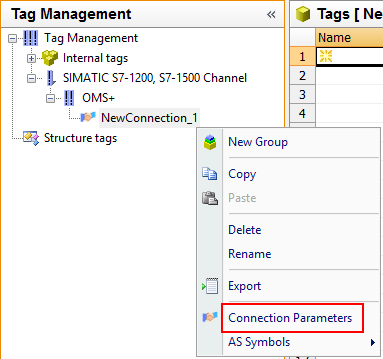

21. 右鍵單擊新建的連接，本例中為NewConnection_1，選擇 Connection Parameters：

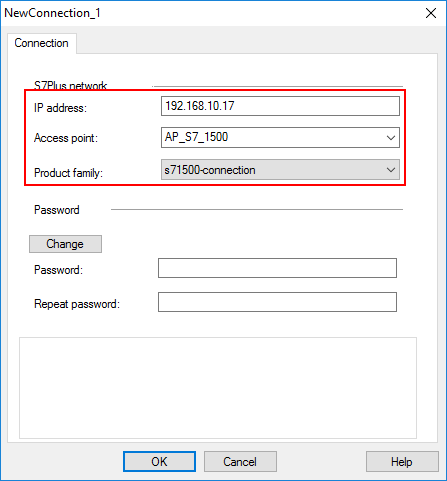

22. 填寫PLC的參數，如IP地址為仿真PLC的IP地址：192.168.10.17，訪問點選擇之前創建的AP_S7_1500，產品家族選擇s71500-connection，然后單擊確認按鈕：

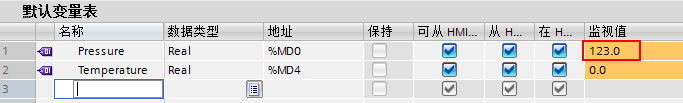

23. 在此連接下創建一個測試變量，數據類型為32位浮點數，地址為MD0：

24. 創建一個畫面，組態一個文本域及IO域，IO域關聯上一步創建的變量：

25. 設置該畫面的啟動畫面，激活運行：

26. 可以看到測試結果，說明通信正常：

27. 也可以在項目激活的情況下，右鍵單擊NewConnection_1，選擇AS Symbols下的Re



分配內存  為 CP 243-1 的組態分配內存。   *的：   如果點擊 Suggest address，向?qū)粋€變量存儲區。   點擊 "下一步"。   圖. 08
9	產生項目成分 如果點擊 "關閉"，以太網向?qū)梢恍╉椖砍煞?。子程序和變量存儲區在數據塊里面創建。 點擊 "關閉" 按鈕。   圖. 09
10	確認消息  點擊 "確認" 確認產生的消息。   圖. 10
11	調用 ETH0_CTRL 在 STEP 7 Micro/WIN 程序中，必須在每一個周期調用 ETH0_CTRL 子程序。 后，下載整個組態到 S7-200 中。   圖. 11


3. 組態 WinCC flexible PC 運行系統


No.	步驟
1	建立一個 PC 項目 運行 WinCC flexible。 建立一個項目，設備類型是 "PCs > WinCC flexible RT".   圖. 12
2	連接參數  瀏覽到 "通訊 > 連接" 并且在右側的項目窗口中建立一個新連接。 選擇通訊驅動器 "SIMATIC S7 200"。 在接口處，選擇 "ETHERNET"
