一、概述

       LJ系列全自動自清洗過濾器由主管組件、端蓋組件、細濾芯組件、粗濾芯組件、吸污器組件、水力馬達、水力缸組件、排污閥、管路控制系統等主要零部件組成。水由入水口進入過濾器，先經過粗濾芯組件濾掉圈套顆粒的雜質，然后到達細濾網，通過細濾網濾除細小顆粒的雜質后，清水由出水口排出。

      在過濾過程中，細濾網的內層雜質逐漸堆積，它的內外兩側就形成了一個壓差。當這個壓差達到預設值時，將開始自動清洗過程：排污閥打開，主管組件的水力馬達室（吸污室）和水力缸釋放壓力并將水排出；水力馬達電腦及吸污管內的壓力大幅下降，，由于負壓作用，通過及嘴吸取細濾網內壁的污物，由水力馬達流入水力馬達室，由排污閥排出，形成一個吸污過程。當水流經水力馬達時，帶動吸污管進行旋轉，由水力缸液壓活塞帶動吸污管作軸向運動，吸污器組件通過軸向運動與旋轉運動的結合將整個濾網內表面清洗干凈。整個清洗過程將持續數十秒。排污閥在清洗結束時關閉，增加的水壓會合水力缸活塞回到其初始位置，過濾器開始準備下一個沖洗周期。在清洗過程中，過濾機正常的過濾工作不間斷。

二、性能點

1、水力驅動，吮吸式清洗，低入水壓力要求為0.2Mpa；

2、二過濾，精密過濾前設粗濾，過濾精度；

3、壓差控制、時間控制、手動控制清洗，滿足水質波動需要；

4、電控箱與主機可分體設計，實用方便；

三、技術參數

1、流量范圍： 40~2400 m³/h

2、過濾精度： 10~200 μ m

3、工作壓力： 0.1~1.0 Mpa

4、壓力損失： ≤0.016 Mpa

5、排污閥口徑： DN50 mm

6、排污時間： 20~60 S

7、排污耗水量： ＜1

8、適用溫度： ≤65 ℃

9、電源： 直流 12V

10、控制界面： 旋鈕、開關

11、濾網類型： 金屬密紋編織網

四、安裝示意圖

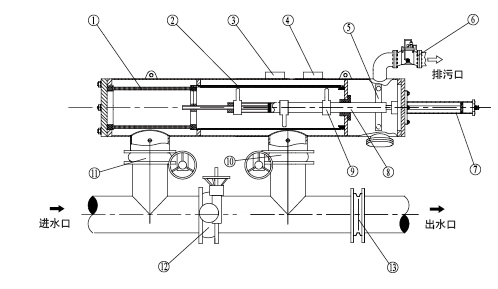

五、結構示意圖
