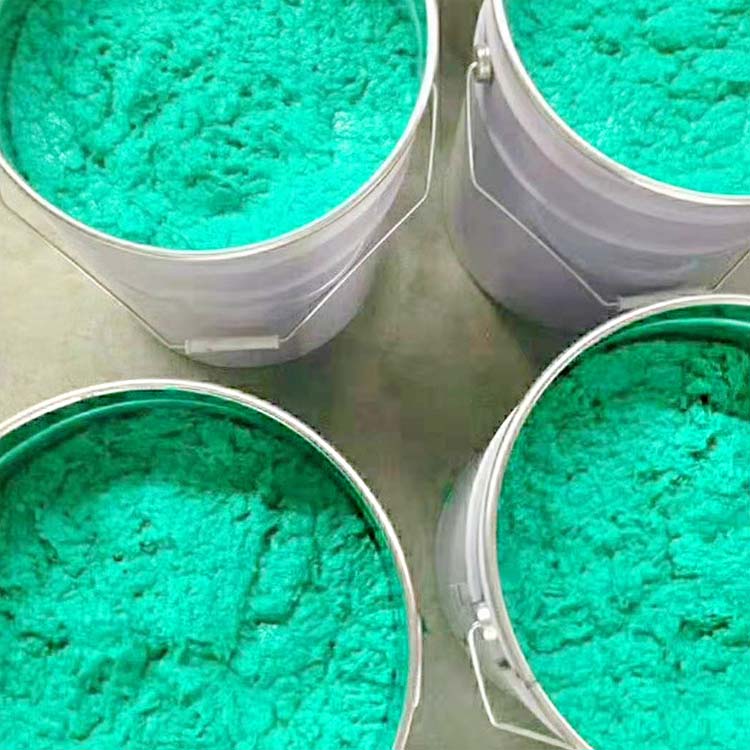

基體樹脂采用高性能的乙烯基樹脂，玻璃鱗片與其他的一些防腐劑等混合而成的膠泥就是現(xiàn)如今的√玻璃鱗片膠泥√玻璃鱗片膠泥。滲透性能十分好，抗水蒸氣滲透率高，比普通的環(huán)氧樹脂膠泥、涂料高6-15倍，比普通環(huán)氧玻璃鋼FRP高4倍。施工又方便，適試用的范圍也比較廣泛，在施工過程當(dāng)中更容易保證施工質(zhì)量。乙烯基樹脂具有比環(huán)氧樹脂更好的耐高溫、耐腐蝕性能。

√玻璃鱗片膠泥√技術(shù)檢測檢驗項目技術(shù)指標檢驗結(jié)果本項結(jié)論備注

玻璃鱗片膠泥干燥時間：（表干h）≤2通過合格GB/T1728-79（89）

乙法干燥時間：（實干h）≤24通過合格GB/T1728-79（89）

丙法鉛筆硬度：（刮破）6H6H未刮破合格GB/T6739-2006

耐酸性：（浸入5%H2SO4溶液中48H）不起泡，不脫落，不開裂未起泡，未脫落，未開裂合格GB/T9274-88

甲法耐堿性：（浸入5%NaOH溶液中48H）不起泡，不脫落，不開裂，允許輕微變色輕微變色合格GB/T9274-88

甲法耐鹽水性：（浸入5%NaC1溶液中48H）無變化無變化合格GB/T9274-88甲法耐熱性：（250±2）℃/48H不起泡，不脫落，不開裂未起泡，未脫落，未開裂合格GB/T1735-79（89）

低溫性：（-50±2）℃/3H不起泡，不脫落，不開裂，允許輕微變色輕微變色合格JG/T25-1999附著力（拉開法）MPa≥1013（10.7~15.2），*B合格GB/T5210-2006

玻璃鱗片膠泥襯里防腐技術(shù)要點：1、基體打磨表面凸角R<5㎜,溫度>5°C濕度<85﹪，噴砂等級為Sa2以上，控制噴砂對周邊環(huán)境的影響，無需玻璃鱗片膠泥防腐的部位提前做到防護工作，噴砂基體表面應(yīng)*呈現(xiàn)金屬銀白色，

2、樹脂玻璃鱗片膠泥底漆的涂刷：噴砂基體表面應(yīng)在6-8小時內(nèi)涂刷樹脂玻璃鱗片底漆，涂刷底漆應(yīng)均勻、致密、無泄漏。

涂刷完底漆表面不得有淤積、夾雜物、流淌痕跡。成型后底漆觸摸檢查不得有未固化沾手區(qū)，若有則將該區(qū)域底漆全部清除，用溶劑認真擦洗后重涂，3在進行玻璃鱗片膠泥底層內(nèi)襯施工之前，基體上的樹脂玻璃鱗片底漆將不超過2星期(在直接陽光照射下1星期)。在底層玻璃鱗片膠泥內(nèi)襯施工以前保證樹脂玻璃鱗片底漆不粘手。4.如所供原材料（玻璃鱗片膠泥）需現(xiàn)場勾兌、加工、必須按照原材料廠家或相關(guān)國家防腐標準配比，并提交制作、加工、勾兌技術(shù)方案或措施方案；注明施工工序、厚度、方法。在玻璃鱗片膠泥施工方案充分一線出來。

玻璃鱗片膠泥涂層質(zhì)量控制玻璃鱗片膠泥涂層的質(zhì)量好壞直接影響其耐腐蝕性能和使用壽命，因此應(yīng)對鱗片膠泥涂層的質(zhì)量要加以嚴格控制。
