本文要點：腦側支循環與血腦屏障（BBB）對維持正常腦功能至關重要，受限于現有方法對腦血流微小通路的記錄能力，學界對生理和病理狀態下側支灌注與血腦屏障動態演變的認知仍顯不足。本文報道了一種由小分子染料與牛血清白蛋白構成的高結晶度半導體有機納米探針（命名為4T-BSA），其在第二近紅外窗口（NIR-II，1000-1700 nm）展現出顯著的活體腦血管成像潛力。該探針在完整小鼠腦中具有成像穿透深度，信背比（SBR）達6.0，并能在三種典型shen經的病理生理模型中實現低至50微米級的腦血管空間分辨率。通過可視化血管側支灌注與白蛋白滲漏，4T-BSA納米探針精準識別了與動/靜脈側支血流網絡及血腦屏障破壞相關的腦病理活動。本項研究，基于NIR-II成像的腦側支循環與血腦屏障損傷評估技術，將為神經系統疾病及時干預、神經保護及功能修復等重大醫學挑戰提供廣闊解決方案。

全光譜小動物活體成像系統

本研究開發了一種高結晶度半導體有機NIR-II納米探針（命名為4T-BSA）。該探針通過修飾CH1055分子的功能基團后，與牛血清白蛋白（BSA）非共價組裝形成新型分子復合物。研究團隊在1350 nm窄波段（NIR-IIa區）開展了系統的體外與活體成像實驗，并與傳統光學及磁共振成像技術進行對比。實驗對象涵蓋腦動脈閉塞（MCAO）、腦靜脈竇血栓（CVST）及戊四氮點燃癲癇等典型shen經的病理生理模型。多維度證據表明，4T-BSA納米探針能夠高保真記錄生理狀態下深部腦血管血流動力學特征及動靜脈側支循環響應（圖1a–c）。尤為重要的是，得益于對血清白蛋白的高親和力，該探針可在病理?xiàng)l件下（特別是血腦屏障早期滲漏階段）實現無創、精準、實時的血腦屏障微滲漏動態追蹤（圖1d,e）。

圖2. 4T-BSA納米探針的結構和光學特性

將CH1055的四個羧酸基團全部替換為更具負電荷的磺酸基團（命名為4T），然后與牛血清白蛋白（BSA）組裝形成4T-BSA納米探針（圖2a）。4T和4T-BSA納米探針的紫外-可見（UV–vis）光譜在320-1000 nm范圍內顯示出相似的吸收信號。如圖2b所示4T和BSA的自組裝在近紅外二區（NIR-II）成像系統下導致熒光強度顯著增加（圖2b插圖）。4T-BSA納米探針在≈990 nm處有最大熒光發射峰，在808 nm激發下，其發射強度比4T高出110倍以上。在808 nm激發下，4T-BSA在990 nm處的量子產率計算為5.3%。透射電子顯微鏡（TEM）圖像及其對應的粒徑分布直方圖（圖2c）清楚地表明，4T-BSA納米探針具有膠體穩定性，呈球形，平均直徑為5.5±0.6 nm。通過高分辨率透射電子顯微鏡（HR-TEM）仔細測量，在4T-BSA納米探針中可以直接觀察到發育良好的晶格邊緣，其晶面間距約為0.25 nm（圖2d）。元素分布的映射表明存在富含硫的黃色區域，表明小分子4T自組裝到BSA的內部。原子力顯微鏡（AFM）證實，4T-BSA納米探針在水中表現出優異的單分散性，主要直徑位于3-7 nm范圍內（圖2f），與TEM分析一致。通過選擇從1150到1400 nm的連續長通濾波器，發現腦血管在長達1350 nm的更長波長窗口處比在較短波長窗口處更清晰，之后深層血管的信號開始減弱（圖2g）。對腦血管橫截面強度輪廓的進一步量化信噪比（SBR）測量表明，在808 nm激發下，NIR-II成像的最大分辨率在1350 nm長通濾波器（NIR-IIa窗口）（圖2h）。在之后的部分中，除非另有說明，否則成像在NIR-IIa窗口中進行。

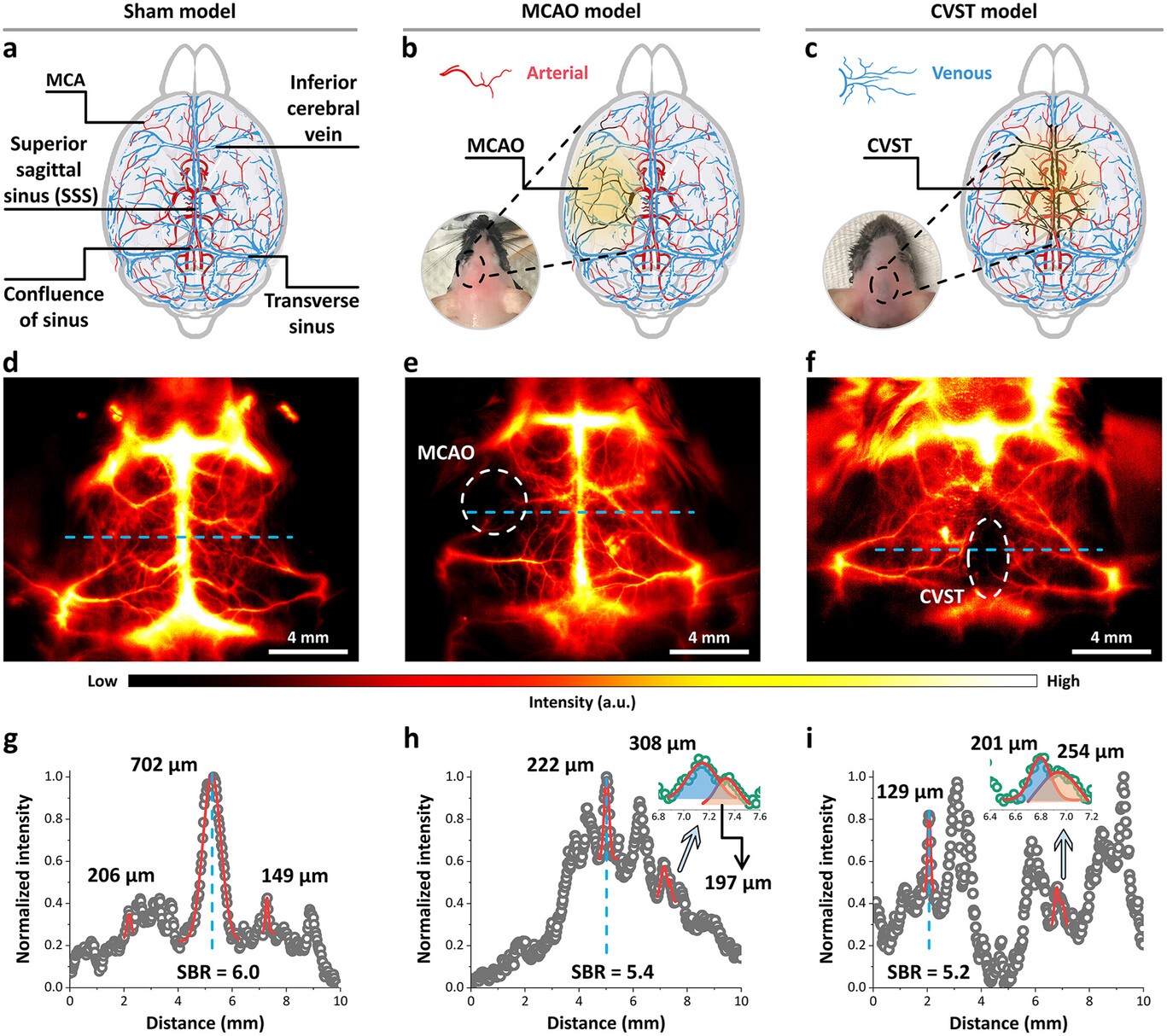

圖3. 利用4T-BSA納米探針在不同小鼠模型中對腦血管進行高分辨率NIR-IIa熒光活體成像

為了探究近紅外二區（NIR-II）成像觀察腦循環系統病理生理過程的可行性，分別將4T-BSA和吲哚青綠（ICG）-BSA納米探針以等效劑量（35 nM）通過靜脈注射到三種典型的shen經的病理生理學小鼠模型中（每組3只）。在808 nm激光照射下，通過完整的頭皮和頭骨，在狹窄的1350-1650 nm成像區域內，對小鼠腦的腦血管系統進行了大視場成像記錄。與ICG-BSA納米探針在NIR-I（<900 nm）區域中無法區分的血管和較低的信噪比（SBR）。形成鮮明對比的是，4T-BSA納米探針在NIR-IIa窗口中的腦血管熒光成像明顯顯示出更高的空間分辨率，無論是在哪種shen經的病理生理學小鼠模型中。在假NIR-IIa組（圖3a、d）中，通過4T-BSA納米探針拍攝的腦血管造影清晰地顯示了大腦中動脈（MCA）、下腦靜脈、上矢狀竇（SSS）、橫竇、竇匯，以及頭皮和頭骨下的雙側大腦半球中的大量皮質血管和腦微血管。4T-BSA納米探針在NIR-IIa區域中SSS的信噪比（圖3d）計算為6.0±0.1，這明顯高于ICG-BSA在NIR-I窗口中的信噪比（1.7±0.2；P<0.01）。在NIR-IIa區域中成像的SSS的高斯擬合半高全寬（FWHM）估計為702±3.9 µm（圖3g），而通過ICG-BSA納米探針成像的SSS的FWHM增加到1105±8.2 µm。此外，左右大腦中動脈區域選定血管的FWHM分別為206±2.3和149±4.1 µm。

在大腦中動脈閉塞（MCAO）的NIR-IIa組中，4T-BSA納米探針的NIR-II熒光信號在對側大腦半球的右側大腦中動脈（MCA）區域可以明顯觀察到（圖3b、e），而在左側（同側）半球幾乎沒有信號（用白色虛線圈標出）。右側MCA區域選定血管的橫截面強度輪廓的半高全寬（FWHM）被確定為197±7.1 µm，而在左側的鏡像動脈上無法實現這一測量（圖3h），這表明MCA區域存在低灌注。同樣，在腦靜脈竇血栓形成（CVST）的NIR-IIa組中，4T-BSA納米探針可以照亮雙側大腦中動脈區域（圖3f）。左側MCA區域選定血管的FWHM為129±5.2 µm，信噪比（SBR）高達5.2±0.1（圖3i），而在上矢狀竇（SSS）區域幾乎沒有監測到熒光信號。因此，NIR-IIa成像能夠準確定位CVST模型中的血栓位置。

圖4. 4T-BSA納米探針NIR-IIa活體成像定量分析不同shen經的病理生理模型小鼠血流動力學腦灌注

為了研究局部腦血流，研究人員分別通過尾靜脈注射將35 nM的4T-BSA納米探針注入假手術（sham）、大腦中動脈閉塞（MCAO）和腦靜脈竇血栓形成（CVST）模型的C57BL/6小鼠體內。通過時間序列的NIR-IIa成像（1350 nm長通濾波器、808 nm激發，成像速率為每秒1幀）記錄信號波動，以研究無需開顱情況下腦部視野內的信號變化。在假手術NIR-IIa組中，NIR-II熒光強度隨注射后時間的延長而迅速增加。如預期所示，左側大腦中動脈（MCA）區域的NIR-IIa信號強度幾乎與相應的右側區域相等，表明雙側MCA區域的灌注率相同。在MCAO組中，4T-BSA納米探針的熒光信號（圖4b中綠色虛線圈標出）在注射后1秒內立即出現在右側MCA（對側）區域。值得注意的是，右側MCA的熒光信號迅速增加，并在注射后約40秒達到平穩，而左側MCA（同側）區域幾乎沒有NIR-IIa信號出現（圖4b中黃色虛線圈標出）。動態熒光信號波動分析表明，大腦左側MCA區域的血流灌注顯著減少。例如，右側MCA區域的腦血流灌注率比相應的左側缺血MCA區域高出約五倍。此外，在假手術組中，矢狀竇（SSS）的前后區域的NIR-IIa信號沒有明顯差異。令人印象深刻的是，在CVST組中，4T-BSA納米探針注射后，SSS前區域（圖4c中黃色虛線圈）的NIR-IIa熒光信號可以立即觀察到。同時，SSS后區域（圖4c中綠色虛線圈）的NIR-IIa信號幾乎可以忽略不計，這代表了血栓形成的部位。如圖4g總結所示，SSS前區域的腦血流灌注率比后區域高出約四倍，表明由于SSS后區域的竇血栓（阻塞）導致靜脈回流障礙。

圖5. 在體實時記錄腦內動脈或靜脈側支循環網絡的演變

研究人員探討了4T-BSA納米探針在大型顱內血管（大腦中動脈或矢狀竇）近端阻塞時，準確測量腦部微血管動靜脈側支循環的潛力。將整個小鼠頭部放置在激光下的成像平臺上，然后在通過尾靜脈向MCAO和CVST模型的C57BL/6小鼠體內注射35 nM的4T-BSA納米探針后，連續記錄90分鐘。

在MCAO組中，在低倍率（2.5×）下實時捕捉整個小鼠頭部的動態圖像，可用于觀察整個小鼠頭部（圖5a）。值得注意的是，NIR-IIa動態圖像（40分鐘）中的藍色箭頭代表一種血管畸形，這由4T-BSA納米探針在腦血管中的明亮發射強度證實。在放大左側大腦中動脈區域后，通過NIR-IIa動態成像的高倍率（10×）監測感興趣區域（圖5a中的藍色虛線矩形），以明確血流低灌注的細節。如圖所示，在注射4T-BSA納米探針后約15分鐘，明確觀察到單一毛細血管的血流灌注（圖5b中的白色箭頭）。圖5b中藍色虛線穿過血流灌注區域的橫截面強度輪廓證實了在注射4T-BSA納米探針后約15分鐘新生血管的出現（圖5d）。這些新生血管的特征是尖銳的峰值，半高全寬（FWHM）約為42微米。NIR-IIa血流灌注成像表明皮質動脈側支循環的開通，這可以支持大腦組織在阻塞的左側大腦中動脈區域的存活（圖5c）。同時，4T-BSA納米探針的流動可用于評估與動脈側支循環相關的血流灌注動態（圖5e）?；贛CAO模型大腦中動脈側支循環血流網絡演變的上述血流灌注研究發現，內在動脈側支循環的最大開通至少維持了65分鐘（圖5e），從而在急性缺血性疾病期間確保足夠的血流以支持大腦的存活。

在CVST模型中，可以輕松測量靜脈竇阻塞部位周?chē)哪X靜脈側支循環灌注（圖5f）。仔細觀察在注射4T-BSA納米探針后30分鐘內的連續放大NIR-IIa圖像，清楚地檢測到在阻塞的靜脈竇區域上方有許多復雜側支吻合發育（圖5g）。此外，發現多個側支連接從血栓周?chē)哪X血管（矢狀竇的中后區域）移動到矢狀竇的前區域（圖5g中的白色和藍色箭頭）。綜合來看，4T-BSA納米探針的NIR-IIa成像可以闡明側支血流灌注的高分辨率連續實時監測。對相同血管和吻合區域的橫截面強度輪廓進行定量分析，進一步證實了阻塞靜脈竇區域周?chē)哪X靜脈側支循環灌注（圖5h）。

參考文獻

Chen S, Chen H, Li X, et al. Dynamic Pathophysiological Insight into the Brain by NIR‐II Imaging[J]. Advanced Science, 2025: 2416390.

?? ?? ??
