            電動通風蝶閥D941H

            具體成交價以合同協議為準
            • 公司名稱 上海川滬閥門有限公司
            • 品牌
            • 型號
            • 產地
            • 廠商性質 生產廠家
            • 更新時間 2017/12/28 17:59:55
            • 訪問次數 1755

            聯系我們時請說明是化工儀器網上看到的信息,謝謝!


            上海川滬閥門有限公司是一家專業研發、生產和銷售各類自控閥及其它通用閥門產品的企業,是一家集科研開發、設計咨詢、銷售于一體的經濟企業;多年來公司承蒙各級*及廣大新老客戶的關心和支持,取得了不斷發展。川滬公司在這些年的發展過程中見證了中國控制閥進步與完善,同時也在這個過程中不斷消化吸收國內外控制閥產品的新技術、新經驗,不斷進步,銳意創新,形成了有著自己鮮明特色的控制閥產品系列。

            近年來又根據市場需求,開發出一系列適應復雜工況的工新產品,并成功應用于石油、化工、環保、電力、冶金、造紙、給排水、輕工等廣泛的領域,得到廣大用戶的*認可!

            上海川滬閥門有限公司擁有一支*從事控制閥研究開發及工程設計應用的專業隊伍,有著一整套*的加工設備和完善的產品檢測流程,運用國內*的控制閥設計軟件,不斷開發出適應新形勢、新需求的控制閥產品。嚴把質量關,使每一件產品都成為精品。

            本公司調節閥(自控閥)系列產品主要有:電動調節閥、氣動調節閥、電動球閥、氣動球閥、電動蝶閥、氣動蝶閥、自力式調節閥、電磁閥、電動閘閥、氣動閘閥、電動截止閥、氣動截止閥、切斷閥等多種系列。通用工藝閥產品系列主要有:閘閥、球閥、蝶閥、截止閥、止回閥、安全閥、減壓閥、旋塞閥、平衡閥、針型閥、柱塞閥、過濾器、襯膠閥、水力控制閥等多種系列。也可為客戶訂制非標系列產品,用戶的需求就是我們努力的方向!

            為用戶提供全程、*服務的公司宗旨,使您在擁有一個好產品的同時更擁有放心的服務。從選型到售后,我們可為您提供控制閥一站式解決方案。

            專業、快捷、及時的售后服務,使用戶免除后顧之憂,并獲得投資回報率的*化。

            本著“科技創新,節能環保”的服務理念,上海川滬閥門有限公司傾力打造國產控制閥精品品牌,并愿與各界朋友攜手共進,共創大業!

            電動調節閥,氣動調節閥,電動球閥,氣動球閥,電動蝶閥,氣動蝶閥,切斷閥及通用閥門

            一、電動通風蝶閥D941H 產品概述

            上海川滬閥門有限公司生產的電動通風蝶閥,也稱電動煙氣蝶閥。電動通風蝶閥、電動煙氣蝶閥由角行程電動執行器和通風蝶閥組、煙氣蝶閥成,它與電動單元組合儀表配合使用。電動通風蝶閥、電動煙氣蝶閥亦可配置調節型電動執行器,執行機構內有伺服系弘,無須另配伺服放大器。
            電動通風蝶閥D941H特點:
            1.該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
            2.功能強,體積小,輕便宜人,性能可靠,配套簡單。
            適用場景:
            電動通風蝶閥被廣泛地應用于冶金、電站石油、化工等部門。適用介質,煤氣、含塵氣體、煙道氣等。

            二、電動通風蝶閥D941H 零部件材料



            閥體、底座 HT200;35;ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
            蝶板 HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
            閥桿 2Cr13、不銹鋼
            填料 V型聚四氟乙烯填料、柔性石墨填料

            三、 技術參數

            公稱通徑mm 50~1200
            公稱壓力(MPa) PN0.1、0.25、0.6、1.0
            介質溫度℃ -40~+450(鋼板卷焊),+450以上(不銹鋼板卷焊)
            轉角范圍 0-90度
            流量特性 近似百分比
            法蘭標準 GB/T9115-2000鋼制管法蘭焊接標準(也可按照客戶尺寸定做非標產品)
            配置執行機構 選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
            控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

            四、電動通風蝶閥 執行器參數

            執行器類別 CH系列執行器參數 HQ系列執行器參數
            電源電壓 標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC
            輸出力矩 50N·M~2000N·M 50N·M~3000N·M
            動作范圍 0~90° 0~360° 0~90°、0°~270°可選
            控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)
            動作時間 15秒/30秒/60秒 18S~112S
            保護裝置 過熱保護 內置過熱保護、過載保護
            環境溫度 -30°~60° -20℃~+70℃
            手動操作 同附帶手柄操作 機械離合機構,配手輪操作
            機械限位 電氣、機械二重限位 2個外部調整螺栓
            防護等級 IP65 IP65、IP67、可定制IP68
            防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
            位置測量 可選裝開關或電位計 電位計、比例控制單元
            驅動電機 8W/E 鼠籠式異步電機
            進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
            殼體材料 鋁合金 鋼,鋁合金,鋁青銅,聚碳酸脂
            外涂層 干粉,環氧聚酯,具有*防腐功能
            采用*的電制動線路,因而定位精度高,執行機構靈敏,啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

            五、電動通風蝶閥 性能規范

            公稱通徑DN(mm) DN50~1200
            公稱壓力 PN(MPa) 0.1 0.25 0.6 1.0
            試驗壓力 強度試驗 0.15 0.375 0.9 1.5
            密封試驗 0.11 0.025 0.66 1.1
            低壓氣密試驗 0.5~0.7
            適用介質 空氣、廢氣等介質

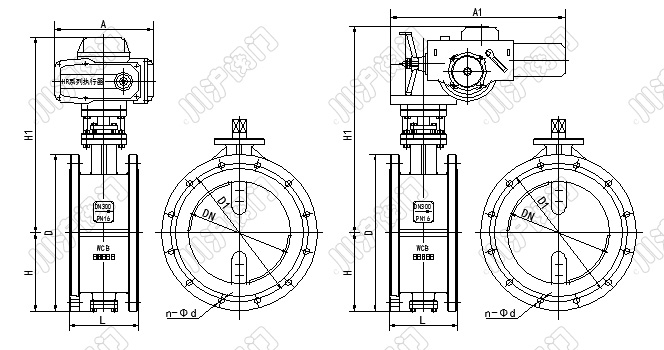

            六、電動通風蝶閥 結構圖

            電動通風蝶閥-圖紙

            七、電動通風蝶閥 連接尺寸

            公稱通徑DN L H H1 D D1 n-φd
            50 90 63 530 140 110 4-14
            65 90 70 530 160 130 4-14
            80 100 83 565 190 150 4-18
            100 115 105 600 210 170 4-18
            125 130 115 640 240 200 8-18
            150 140 137 705 265 225 8-18
            200 150 164 775 320 280 12-18
            250 250 206 945 375 335 12-18
            300 270 230 1070 440 395 12-22
            350 290 248 1140 490 445 16-22
            400 310 289 1210 540 495 16-22
            450 330 320 1335 595 550 20-22
            500 350 343 1415 645 600 20-26
            600 390 413 1605 755 705 24-26
            700 430 478 1844 860 810 24-30
            800 470 525 2040 975 920 24-30
            900 500 585 2255 10755 1020 24-30
            1000 550 640 2388 11755 1120 28-30

            注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取數據。
