質子交換膜燃料電池演示系統/氫燃料電池演示器 /交換膜燃料電池演示系統 型號：TC-W51

1. 安裝說明

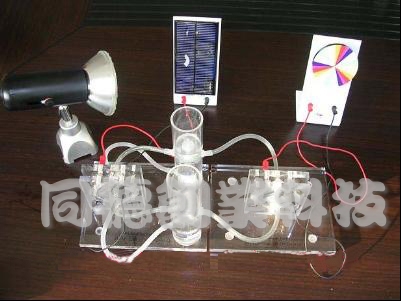

A. 太陽能電池，B. PEM電解器，C. 儲氣罐，D. PEM燃料電池E.風扇，F(xiàn). 燈

2. 原理說明
太陽能 電池 通過光照產生電能，產生的電直接通到電解電池上，將水電解生成氫氣和氧氣，氫氣-氧氣進入燃料電池，產生電能驅動負載運轉。
3．操作步驟
1）. 使用螺絲將PEM電解器、PEM燃料電池和儲氣罐安裝在底板上。

2）. 按以下次序?qū)⒏鞑考[放在相應的位置。



3）. 使用軟管連接PEM電解器與儲氣罐。


4）.在儲氣罐中加入水。PEM電解器將裝滿水至圖中所示位置。

蒸餾水



水平線
5）. 使用軟管連接燃料電池和儲氣罐。


6）.使用電線連接太陽能電池與PEM電解器（注意正負性！紅連紅/黑連黑）。如果性錯誤，會損壞PEM電解器。



7）. 使用燈照太陽能電池（燈距太陽能電池板30cm為宜！距離太近可能會因過熱損壞太陽能電池板），PEM電解器會慢慢產成氣泡。
8）. 幾分鐘后，使用電線連接燃料電池與風扇（注意正負性！紅連紅/黑連黑）。風扇會轉動。

4.安全提示
PEM電解器：
1）. 僅使用蒸餾水或去離子水。
2）. 注意正負性。
3）. 當使用外部直流電源時，工作電池不能過0.6A。
4）. 完成實驗時，清除電解器中的水。用密封容器貯存電解器。
PEM 燃料電池：
1）.不要對電壓輸出端施加外部電壓，否則會損壞燃料電池。
2）. 用密封容器貯存PEM 燃料電池。
其它：
1）. 注意燈至太陽能電池板的距離，*距離為30cm。如果距離太近，會因過熱損壞太陽能電池板。
2）. 當使用軟管連接PEM電解器和PEM燃料電池到儲氣罐時，應確保所有連接部件和軟管不透氣。
3）. 不要拆卸PEM電解器和PEM燃料電池，否則可能會造成損壞。
