當前位置：北京恒奧德科技有限公司>>技術文章>>手搖泵 產品簡介
手搖泵 船用手搖泵 人工手搖泵 型號：CS-20Y
CS-20、CS-25、CS-32型手搖泵適用于抽送燃油、潤滑油、水等液體。具有體積小、重量輕、自吸性能好、安裝使用方便等特點。本廠的CS型手搖泵，合理、用料講究、維修簡單，重要的另件均經防腐蝕處理，因此是比較理想的船用泵浦。

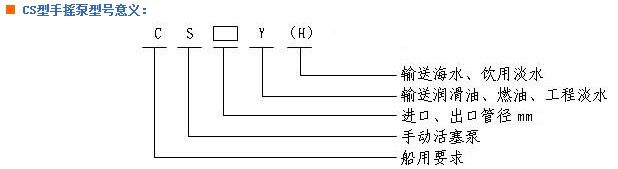

■ CS型手搖泵型號意義：
■ CS型手搖泵性能參數：
型 號 | CS-20型泵 | CS-25型泵 | CS-32型泵 |
流量m3/分 | 0.02m3/分 | 0.032m3/分 | 0.04m3/分 |
排出壓力Mpa | 0.25mPa | 0.25mPa | 0.25mPa |
吸入真空高度m | 5m（水柱） | 5m（水柱） | 5m（水柱） |
活塞行程mm | 70mm | 70mm | 90mm |
往復次數次/分 | 50次/分 | 50次/分 | 50次/分 |
泵缸直徑mm | φ65 | φ75 | φ88mm |
手柄作用力kg | ≈18kg | ≈230N | ≈28kg |
進出水口徑mm | φ20mm | φ25 | φ32mm |
重量kg | 6kg/臺 | 8.5kg/臺 | 12kg/臺 |
■ CS型手搖泵主要零部件材料：
另件名稱 | 材 料 | 標 準 |
泵 體 | ZL102 | GB1173-74 |
蓋 | ZL102 | GB1173-74 |
活 塞 | ZL102 | GB1173-74 |
水缸套 | HT20-40 | GB 976-67 |
閥 | 2cr13 | GB1220-75 |
閥 座 | H62 | YB 553-71 |
軸 | 2cr13 | GB1220-75 |
連桿機構 | 2cr13 | GB1220-75 |
H型水缸套 | H62 | YB 553-71 |
說明：本公司的CS型手搖泵中Y型和H型在結構和各部尺寸上均相同，其中H型的缸套采用銅材料、以適應海水和生活用水。
■ CS型手搖泵使用與維修：
1、使用前先卸下兩側蓋及上端蓋上的放油螺釘、注入適量潤滑油，搖動手柄、直至手柄運動自如為止。
2、工作時手柄應作大角度的往復搖動。在泵進口前應設置濾器，以防臟物進入泵內影響泵的工作效率及使用壽命甚至損壞另部件。
3、泵安裝時應檢查一下設在泵上端蓋內的閥是否處在正確位置，并把泵搖動幾次看有否異常，若發現不正常，可向本廠調換。
4、CS型手搖泵的油封周期六個月。若長期擱置或長期停止使用、由應清洗重新油封。
