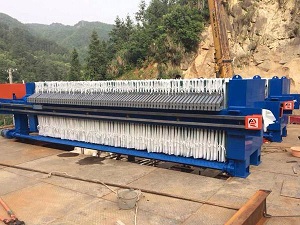

板框壓濾機操作步驟
閱讀：1253 發布時間：2018-11-24| 提 供 商 | 菏澤開發區德行化工設備銷售中心 | 資料大小 | 41.4KB |
|---|---|---|---|
| 資料圖片 | 查看 | 下載次數 | 16次 |
| 資料類型 | JPG 圖片 | 瀏覽次數 | 1253次 |
| 免費下載 | 點擊下載 |
板框壓濾機操作步驟
一 、操作前的準備工作
檢查濾板數量和機架上的次序；
檢查濾布狀況，不得折疊和破損；
檢查止推板各管中接關，螺栓有否旋緊、墊片有否墊好；確認拉板盒?？吭谟透鬃鶄?cè)
二 、操作過程
操作按上列過程進行：
壓緊壓濾機濾板液壓保壓 →進料過濾 → 進水洗滌 → 隔膜壓榨 →放松濾板 →人工拉板卸渣或自動拉板卸渣 →下一個過程合上電源開關，電源指示燈亮；
按油泵啟動按鈕，啟動油泵；
按濾板壓緊按鈕，活塞推動壓緊板，將所有濾板壓緊。當電接點壓力表上升至上限20Mpa時，旋轉開關至自動保壓“I”位置，工作壓力值保持在15Mpa-20Mpa之間；啟動進料泵進料過濾；
待過濾完畢后，關閉濾漿進口閥門，開啟洗滌水閥，對濾餅進行洗滌，洗滌時應將濾板上標有洗滌板標記的水嘴關閉；開啟壓縮閥門，向隔膜充氣，使濾餅再次壓榨，降低含水率；旋轉開關至保壓復位“0”位置，按油泵啟動按鈕，再按濾板放松按鈕讓壓緊板回到適 當位置；此時可以人工卸渣，按下“拉板向前”按鈕，拉板盒即自動將濾板依次逐個拉開、卸渣，當拉完后一塊濾板，拉板盒回至原位；清理、檢查濾板、濾布后即可進入下一個過濾工作循環。
三 、操作過程注意事項及設備保養措施：
濾布應放置平整，密封面中不夾帶雜物。
工作前檢查進出液料管線及各閥門開關位置是否滿足工藝要求，檢查液壓系統管線、接頭是否完好無滲漏。
開啟油泵電機，頂緊各板框后用鎖緊螺母鎖死活動壓緊板，然后關閉油泵。
進料時進料閥門應逐漸開啟，保證均勻的過濾速度。
隨時檢查出水閥濾液濁度，如濾液渾濁（剛開始泵料時濾液渾濁屬正常現象）證明濾布破損或未放置好，應及時予以更換或重新放置。
過濾操作過程中不允許松板；濾餅溫度高于50℃時不允許松板，防止濾板變形報廢。
保證連接件的緊固性，滑動件的潤滑良好，設備各部位的干凈。
液力系統的傳動液選用30#液壓油，加注油前必須做到“五定三過濾”，更換液壓油時必須放干原油，并適當進行置換后即可加入新油。
做好設備的運行、維修、保養及使用記錄。
