設備的液壓部分是如何工作的

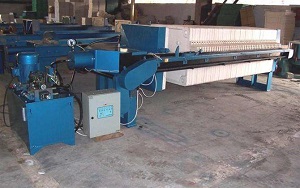

液壓部分是主機完成壓緊和松開動作的動力裝置，在壓濾機電缸、油泵及液壓元件來完成系統的一部分工作：當系統被液通過汕框笙之將各個濾室密封，用于過濾，反之松開時，用于卸料。本機可實現自動壓緊、自動保壓、自動補壓、自動卸壓及自動松開等功能，主要由液壓站和油缸組成。其結構見“油缸總裝圖和液壓站總裝圖”.
a.自動壓緊開始?jí)壕o時，液壓站油泵電機6及電液換向閥得電（見液壓系統原理圖），電機帶動油泵開始向油缸高壓腔供油，在油壓的作用下活塞桿前進，推動壓緊板壓緊濾板和隔膜板，當壓力達到電接點壓力表的上*，電機及電磁換向閥失電，電機自動停止運轉，進入保壓狀態。此時系統壓力由溢流閥確定。
b.自動補壓壓濾機把濾板和隔膜板壓緊后，液控單向閥2鎖緊回路并保壓，電液換向閥7閥芯處于中位，當油壓降至電接點壓力表下*，電接點壓力表發出電信號，泵站電機及電磁換向閥得電，油泵向油缸后腔供油補壓。當壓力達到電接點壓力表上*，泵站電機及電磁換向閥失電，泵站電機自動?！蛊哌\(yùn)轉，如此循環完成自動補壓。
C.甲自動松開當過油完畢時，首先高壓卸荷閥3卸荷（時間10--15秒），然后泵站電機及電磁換向閥得電，泵站電機帶動油泵向油缸低壓腔供油，活塞桿帶動壓緊板后退，當壓緊板與限位開關相接觸時，泵站電機及電磁換向閥失電，此時系統壓力由直動式溢流閥8確定。當自動卸料完成以后，一個循環完畢。
