調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。
產品簡介
詳細介紹
德國力特LIT進口電動三通合流(分流)調節閥
品牌：德國力特LIT
德國力特LIT進口電動三通合流(分流)調節閥的選型參數表
產品名稱 | 進口電動三通合流(分流)調節閥 | 品牌 | 德國力特LIT |
口徑 | DN25-DN450 | 閥體材質 | 鑄鋼、碳鋼、不銹鋼 |
壓力 | 1.0Mpa-6.4Mpa | 閥芯特性 | 三通線性或拋物線V型缺口閥芯 |
溫度 | -60℃~560℃ | 法蘭端面距 | GB12221-89 |
連接方式 | 法蘭連接 | 手動裝置 | 帶手柄 |
適用介質 | 水、蒸汽、油品等 | 保護等級 | IP55 |
法蘭標準 | GB/T9113-2010；JB/T79.1-94；JB/T79.2-94；HG/T20592-2009；ANSI；JIS；DIN | ||
獲得認證 | TUV，ISO, SIL，ASTM, ASME,CE, ABS等 | ||
進口電子式三通合流/分流調節閥主要用于將一股進口流體分成二股出口流體或者把二股進口流體合成一股出口流體。三通閥分為(ZDLQ)合流調節閥，(ZDLX)分流調節閥。
調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。按配執行機構使用的動力可分為：氣動調節閥，電動調節閥，液動調節閥，自力式調節閥；按功能和特性分為：線性特性，等百分比特性，拋物線特性；按行程特點可分為：直行程，角行程。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。
進口電動三通合流(分流)調節閥參數： |
一、閥體參數：
公稱通徑：DN25-DN450
公稱壓力：1.0Mpa-6.4Mpa
適用溫度：-60℃~560℃
連接方式：法蘭連接
適用介質：水、蒸汽、油品等
閥體材質：鑄鋼、碳鋼、不銹鋼
閥芯特性：三通線性或拋物線V型缺口閥芯
法蘭端面距：GB12221-89
法蘭標準：GB/T9113-2010；JB/T79.1-94；JB/T79.2-94；HG/T20592-2009；ANSI；JIS；DIN
二、執行機構：
手動裝置：帶手柄
保護等級：IP55
隔爆等級：ExdⅡBT4
控制動作：比例控制或ON-OFF控制
電源信號：AC220V，50Hz
輸出信號：4-20mADC（負載電阻500Ω以下）
輸入信號：4-20mADC或1-5VDC須選擇輸入信號"斷"時調節閥的位置（保位、全開、全關）
三、性能參數：
回差：≤1%
死區：≤1%
基本誤差：±1%
可調范圍：30：1
閥座泄漏率（對于額定Kv值%）：金屬密封小于0.01%或0.001%（ANSIB16.104-1976IV級）
四、額定Kv值、行程及動作時間：
公稱通徑 | 額定流量系數Kv | 電動執行機構型號 | 輸出推力 | 額定行程 | 動作時間 | |
DN(mm) | 合流型 | 分流型 | (N) | (mm) | (s) | |
25 | 8.5 | 可結 | 381LSA-08/381LSA-20 | 800/2000 | 16 | 3.8/7.6 |
32 | 13 | 381LSB-30 | 3000/5000 | 25 | 7.2/14.7 | |
40 | 21 | |||||
50 | 34 | |||||
65 | 50 | 381LSB-50 | 5000/6500 | 40 | 23.5/14.3 | |
80 | 85 | 85 | ||||
100 | 135 | 135 | ||||
125 | 210 | 210 | 381LSC-99 | 10000/16000 | 60 | 30/60 |
150 | 340 | 340 | ||||
200 | 535 | 535 | ||||
進口電動三通合流(分流)調節閥特性： |

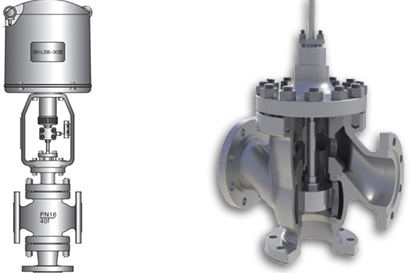

ZAZX/ZAZQ電動三通調節閥是由DKZ或3810電動執行機構與三通閥調節結構組成。三通閥調節機構采用圓筒型薄壁窗口形閥芯導向。具有結構簡單、閥容量大、重量輕、拆裝方便、體積小等優點。調節結構有合流ZAZQ型和分流ZAZX型兩種結構方式，在某些場合可以代替兩個二通閥和一個三通接管而得到廣泛應用。常用于熱交換器的兩相調節及簡單的配比調節。

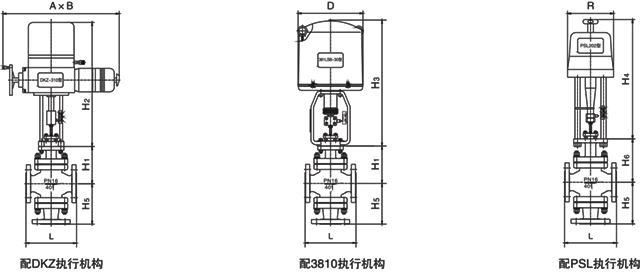

進口電動三通合流(分流)調節閥尺寸： |
主要連接外形和尺寸 | 單位：mm |
DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
A | 460 | 460 | 460 | 460 | 530 | 530 | 530 | 630 | 630 | 630 |
B | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 260 | 260 | 260 |
D | 225 | 225 | 225 | 225 | 255 | 255 | 255 | 310 | 310 | 310 |
R | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 |
重量 | 13 | 17 | 19 | 20 | 38 | 50 | 60 | 84 | 87 | 110 |
注：此外形尺寸為1.6Mpa壓力電動調節閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示,單位為t/h。流通能力Cv值(Cv=1.167Kv)是調節閥選型的主要參數之一。
德國力特LIT品牌的進口電動三通合流(分流)調節閥在中國的部分使用業績
福建省三明市真菌研究所
化學工業部北京化工研究院
化學工業部科學技術研究總院
機械工業部無錫油泵嘴研究所
機械工業部西安電力電子技術研究所
化學工業部上?；ぱ芯吭?nbsp;
