串口通信硬件選型

在SIMATIC S7系列產品中包括多種不同等級、不同功能、適合不同應用場合的串行通信模塊。

CP340/341/440/441 模塊特性對照

S7-300/400 PLC 主要的串行通信模塊及模塊特性，如圖 1 所示。

圖1 S7-300/400 串行通信模塊列表

注意:對于Modbus通訊協議方式，每個通訊模塊都需要配置一個Modbus主站或從站硬件狗（Dongle）。

下圖列出了目前新產品的訂貨信息，僅供參考，訂貨時請以相關產品手冊或供貨商提供信息為準，如圖 2 所示。

圖2 S7-300/400 串行通信模塊訂貨信息

STARTER上傳/下載參數

前提條件：在變頻器通電狀態下，您可以將變頻器的設置上傳到PG或PC中，也可將PG/PC的數據下載到變頻器中。前提是您的PG/PC上已裝有調試工具STARTER 。

RS232C 接口

1.接口定義

CP340/341集成 RS 232C 口和 RS 232C 接口子模塊的前面板上 9 針 Sub-D 型公連接器的針腳分配，如圖 1 所示。

圖1 RS232C 9 針 Sub-D 型針頭公連接器的針腳圖

2.電纜連接

RS232C電纜連接：9針對9針連接示意圖，如圖 2 所示。

西門子CPUSR20通訊模塊

圖2 RS232C電纜連接 9針對9針

常用的是三線制接法，如圖 3 所示。

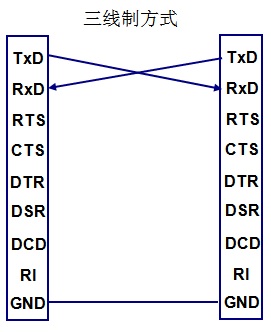

圖3 RS232C 常用三線制

RS422/485 接口

1.接口定義

CP340/341/440 集成 RS422/485 口和 RS422/485 接口子模塊的前面板上 15 針 Sub-D 型孔頭連接器的針腳分配，如圖 4 所示。

圖4 RS422/485 接口 15 針 Sub-D 型孔頭連接器的針腳圖

2.電纜連接

RS422 接口電纜連接，如圖 5 所示。

圖5 RS422接口電纜連接圖

RS485 接口電纜連接，如圖 6 所示。

圖6 RS485接口電纜連接圖

注意：1）如果電纜長度超過50米，則必須在接收方上焊接一個約 330 ohm的終端電阻，以確保數據傳輸暢通無阻。

接線及拓?fù)涑Ｒ妴栴}

 RS422/485接口，按照 RS485 方式接線，是否需要外部短接2和4，9和11？

組態選擇成 RS485 方式，內部已經短接2和4，9和11，不需要外部短接線，直接接4-，11+即可。

 RS422/485 接口的 15針的Sub-D 型頭是孔，還是針？

是孔，即母頭。

 西門子是否用于RS485接口（15針）的通訊電纜？

無此種電纜，需要客戶自行購買15針D型頭，自己焊接4和11，按照圖4連接。

 RS485方式通訊，一對多站點時，應采用那種網絡拓?fù)浣Y(jié)構？

網絡拓?fù)湟话悴捎媒K端匹配的總線型結構，不支持星型或樹形。

 RS485方式做Modbus RTU主站，可以帶多少個從站？

理論上一個網段可以帶31個從站，如果超出31個，可以考慮增加RS485中繼器（西門子無適用于串口通信的中繼器，需選購第三方設備），加一個中繼器可以再增加31個從站。

但是實際上由于串口通信是一個一個站點的輪詢操作，站點增加即輪詢一周的時間也會增大。

因此需要考慮工藝上需求是否能夠滿足。

通常來說，對于各站點的只讀操作（僅用于數據監測），對時間要求較低的工藝，站點數量可以適量增加。

而對于寫操作，或讀寫操作的多站點通信，不推薦使用串口通信，建議采用Profibus總線或Profinet總線通信。

 CP341的RS422/485模塊，按照 RS485 方式通訊，實際未接外部線纜，僅硬件組態下載，模塊的SF燈亮？

檢查參數是否配置；硬件組態中的接口選項是否改成RS485（默認的是RS422，會斷線檢測，未接線報故障），如圖 7 所示；模塊是否故障。

圖7 CP341 參數中接口設置

 怎么構建一個RS422/485的Modbus 主站帶從站多點網絡？

多點網絡接線圖如下：

圖8 RS422多點接線圖
