西門子模塊6ES7512-1DK01-0AB0：S7-1500 控制器產品系列中的入門級 CPU，適用于對程序范圍和處理速度具有中等要求的應用，在具有集中式和分布式 I/O 的生產線上作為集中式控制器使用，PROFINET IO IRT 接口，帶 2 端交換機，PROFINET I/O 控制器，用于在 PROFINET 上運行分布式 I/O，用于連接 CPU 作為 SIMATIC 或 非西門子 PROFINET I/O 控制器下的 PROFINET 設備的 PRIFINET 智能設備。等時同步模式運行 CPU 所需的 SIMATIC 存儲卡。
性能
1、指令處理速度更快，取決于 CPU 型號、語言擴展和新數據類型
2、由于背板總線速度顯著提高，CPU 的響應時間縮短
3、功能強大的網絡連接：
每個 CPU 均配備 PROFINET IO IRT（2-端交換機）作為標準接口。
集成技術
集成安全功能
設計與操作
集成式系統診斷
SIMATIC 存儲卡（運行 CPU 所需）
數據記錄（歸檔）和配方
西門子模塊6ES7512-1DK01-0AB0 S7-1500 選型介紹:
使用PST軟件進行PROFINET 通訊故障初步診斷
4.1 基本配置及使用
PST工具使用及設置比較簡單，首先需要進行PG/PC 接口的設置，接口選擇使用的物理網卡：

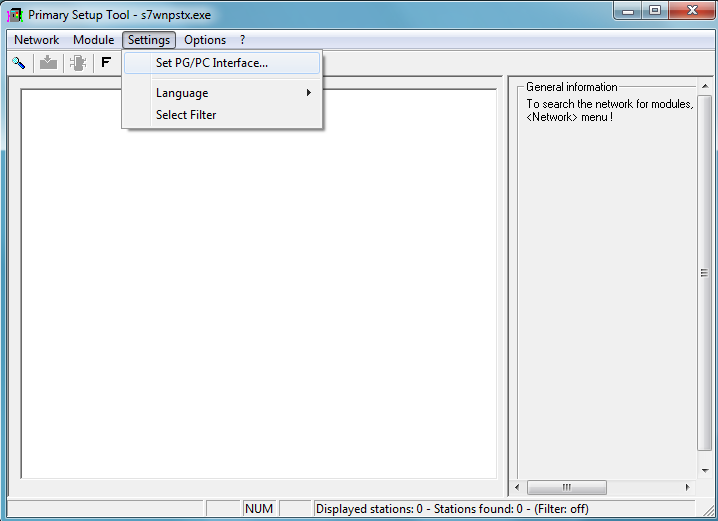

圖 27 PST setting

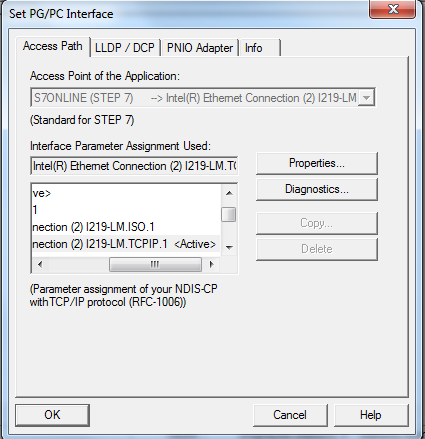

圖 28 設置PG/PC接口
設置完 PG/PC接口后，即可進行下一步操作，掃描所有的可訪問的以太網節點：

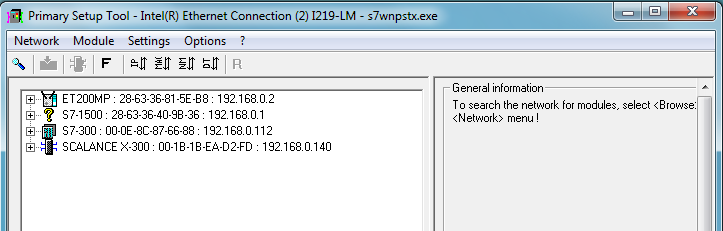

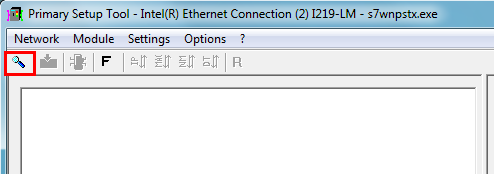

圖 29 PST掃描以太網節點

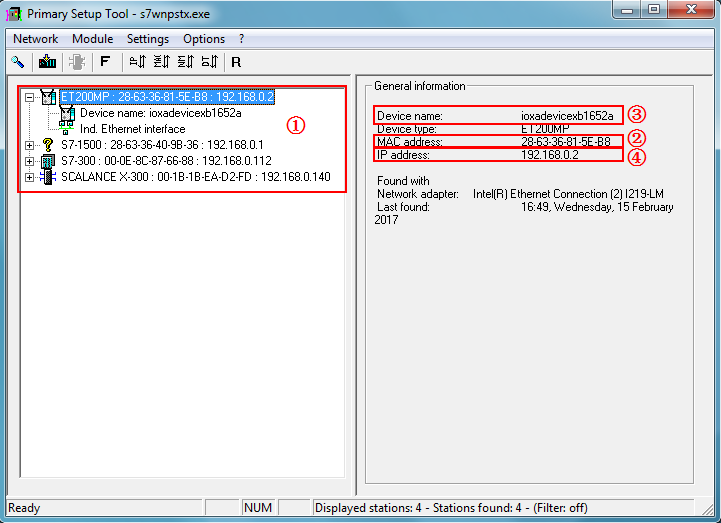

圖 30 PST掃描以太網節點結果
性能
1、指令處理速度更快，取決于 CPU 型號、語言擴展和新數據類型
2、由于背板總線速度顯著提高，CPU 的響應時間縮短
3、功能強大的網絡連接：
每個 CPU 均配備 PROFINET IO IRT（2-端交換機）作為標準接口。
集成技術
1、通過標準化的塊 (PLCopen) 連接模擬驅動器和具有 PROFIdrive 功能的驅動器
2、支持轉速控制軸和定位軸以及外部編碼器
3、具有所有 CPU 變量的跟蹤功能，用于實時診斷和偶發故障檢測
4、全面的控制功能，例如，通過便于組態的塊可自動優化控制參數實現優控制質量
集成安全功能
1、通過密碼進行知識保護，防止未經*讀取和修改程序塊
2、通過復制保護，可綁定 SIMATIC 存儲卡的程序塊和序列號：只有在將配置的存儲卡插到 CPU 中時，該程序塊才可運行。
3、4-級 *理念：與 HMI 設備的通信也會受到限制。
4、操作保護：控制器識別已改變的或未經*的工程組態數據的傳輸
設計與操作
1、顯示屏用于顯示概覽信息：例如，站名稱/上一層級名稱/位置名稱、診斷信息、模塊信息、顯示設置。
2、顯示器上可能的操作：設置地址、設置日期和時間、選擇 CPU 的操作模式、復位 CPU 至默認設置、禁用/啟用顯示器、激活保護等級。
集成式系統診斷
1、顯示屏上、TIA Portal 中、人機界面設備上以及 Web 服務器上以普通文本形式*顯示系統診斷信息（甚至于來自變頻器的消息），即使 CPU 處于停止模式也會進行更新。
2、集成在 CPU 的固件中，無須進行特殊組態
SIMATIC 存儲卡（運行 CPU 所需）
1、用作插入式裝載存儲器，或用于更新固件。
2、還可用于存儲附加文檔或 csv 文件（用于配方和歸檔）
3、通過用戶程序的系統函數創建數據塊實現數據存儲/讀取
數據記錄（歸檔）和配方
1、在 SIMATIC 存儲卡上存儲用于配方和歸檔的 csv 文件；可使用 Office 工具或 Web 服務器方便地訪問與設備有關的運行數據
2、通過網頁瀏覽器或 SD 讀卡器，可方便地訪問機器的組態數據（與控制器之間的雙向數據交換）
3、使用 STEP 7 V12 編程
4、移植工具用于實現從 SIMATIC S7-300/S7-400 到 S7-1500 的移植
5、STEP 7 V11 項目可在兼容模式下繼續和 STEP 7 V12 組合使用。
6、S7-1200 程序可通過復制/粘貼手段轉移至 S7-1500
西門子模塊6ES7512-1DK01-0AB0 S7-1500 選型介紹:
1.用戶程序運行在CPU模塊中，CPU模塊內沒有程序裝載存儲器，程序存儲在的存儲卡中里，概念同S7-300。存儲卡需要單獨訂貨。CPU目前有三種型號：
• CPU 1511-1 PN
• CPU 1513-2 PN
• CPU 1516-3 PN/DP
三個CPU型號從上至下性能由低到高排列，區別于指令執行速度，各種地址空間尺寸，內存大小，集成通訊口種類個數等等方面，具體請參考對應的CPU手冊。
2.對于PLC系統，用戶程序處理的是輸入/輸出(I/O)信號直接的邏輯關系。那么往往系統需配置I/O模塊，S7-
1500的CPU模塊自身沒有集成I/O，I/O信號輸入通過拓展I/O模塊進行輸入輸出。常見I/O信號有，
• 數字量輸入(DI)：也就是開關量(還有稱作離散量)信號輸入
• 數字量輸出(DQ)：開關量信號輸出
• 模擬量輸入(AI)：連續量輸入，如電壓-10V ～ +10V, 4 ～ 20mA等
• 模擬量輸出(AQ)：連續量輸出
• 還有脈沖輸入(PI)， 脈沖輸出(PQ)等
3.S7-1500的數字量輸入模塊
• DI 32x24VDC HF
• DI 16x24VDC HF
• DI 16x230VAC BA
• DI 16x24VDC SRC BA
使用PST軟件進行PROFINET 通訊故障初步診斷
4.1 基本配置及使用
PST工具使用及設置比較簡單，首先需要進行PG/PC 接口的設置，接口選擇使用的物理網卡：
圖 27 PST setting
圖 28 設置PG/PC接口
設置完 PG/PC接口后，即可進行下一步操作，掃描所有的可訪問的以太網節點：
圖 29 PST掃描以太網節點
圖 30 PST掃描以太網節點結果
