西門子CPU模塊6ES7531-7QD00-0AB0

SIMATIC S7-1500控制器提供了更高性能，位指令的處理時間低至 1ns，浮點運算的指令處理時間低至 10ns （取決于 CPU 類型，不在次上市發布范圍內）。背板總線的速度是 S7-400 PLC 的 40 倍；由于代碼生成得到優化，CPU 的響應速度與現有控制器的 CPU 相比更快。
每個 CPU 都配有一個 PROFINET IO （2 端交換機）標準接口。CPU 1516-3PN/DP 另外還具有一個集成 PROFINET 基本接口，例如，可用于網絡隔離。通過集成的 PROFIBUS 的接口，可以將 PROFIBUS 節點連接至 CPU 1516-3 PN/DP。
通過一個 PROFIBUS CM，可方便地對不帶 PROFIBUS 接口的 CPU 進行擴展

集成技術

通過 PROFINET、PROFIBU 或模擬量接口，可靈活地將變頻器連接至 S7-1500 CPU。運動控制序列的編程可借助于 PLCopen 運動控制軟件塊方便地完成。用戶可通過易于使用的診斷和調試工具對變頻器進行調試。自動發送到工程組態系統和人機界面的報警消息可以簡化用戶調試，節省調試時間，降低工作量。

集成了安全功能

與 STEP 7 結合使用時，每個 CPU 都會提供基于密碼的知識保護，可防止未經授權而讀出并更改程序塊的內容。
復制保護加強了安全防護，防止未經授權而復制程序塊?？梢詫⒕唧w程序塊鏈接至存儲卡的序列號，以便只有在將組態的存儲卡插到 CPU 中之后，才會執行該程序塊。
并且，控制器具有四個不同的安全訪問級別，以便向不同用戶組分配不同的訪問權限。
由于操作保護得到改進，因此，控制器可以檢測到數據更改或未經授權的組態數據傳輸。

設計與操作

每個 SIMATIC S7-1500 CPU 都配有一個顯示屏。通過此顯示屏，用戶可方便地分析中央模塊以及分布式模塊的狀態，或者無需編程器而設置和更改 IP 地址。系統診斷信息和用戶診斷以普通文本形式顯示在顯示屏上，從而有助于快速而高效地響應到來的出錯消息。
顯示屏上可用多種語言顯示菜單文本和信號文本。該系統還允許在運行期間卸下和重新安裝模塊。

在 S7-1500 控制器的一個集中組態中，可以將多 32 個模塊（CPU + 31 個模塊）插到一層上，而無需使用接口模塊。系統的主干是自動建立式背板總線。每個 I/O 模塊都配有所需的 U 型連接器。一種有源背板總線正在準備中，供需要“在運行期間無響應地拆卸和重新安裝部件”功能的客戶使用。

集成系統診斷功能

集成系統診斷功能已針對 S7-1500系列的 CPU 預先激活；系統診斷信息以普通文本形式統一顯示在顯示屏、TIA Portal、HMI 和 Web 服務器上，甚至可顯示來自變頻器的消息；現在，在 CPU 停止運行期間也將提供這種診斷。若配置了新的硬件組件，則自動對診斷信息進行更新。

SIMATIC STEP 7 Professional V12 工程組態軟件

新的 SIMATIC S7-1500控制器系列只能在 Totally Integrated Automation Portal 中使用 STEP 7 Professional V12 及更高版本進行組態。SIMATIC STEP 7 Professional V12 是用于對 SIMATIC S7-1500 進行直觀處理的工程組態系統，除了對 S7-1500進行組態外，還可對 S7-300/400 和 S7-1200 控制器進行組態。

實現數據通信ET200S1的MAC地址在IM151-3的接口模塊上，打開接口模塊的前蓋，可以看見相應的MAC地址。

使用同樣的方式給ET200S2命名。

表 2 PROFINET 接口端口LED 指示燈含義2

3. 更多信息

關于借助于 LED 的狀態和錯誤顯示燈來進行診斷的更多信息，請參考所述的 PROFINET 設備的相應手冊。

PROFINET IO通訊物理連接故障初步診斷

1. 概述

在做PROFINET IO 通訊調試時經常遇到PROFINET IO通訊不通的情況，在使用多種診斷工具進行診斷時，可能會發現有物理連接鏈路的問題存在，這里介紹一下通過哪些工具發現物理連接問題，以及基本的排查物理連接問題的方法。

2.確認物理連接故障

如果PROFINET IO 通訊存在物理連接鏈路故障，那么通常可以通過以下幾個工具或方式發現故障，有時可能需要綜合多方面進行判斷：
2.1、通過以太網線測線儀進行測試（電纜）

圖 1 以太網線測線儀

2.2、通過激光筆簡單測試或通過專業光纖檢測儀器測試（光纜）

圖 2 激光筆簡單測試

圖 3 專業光纖檢測儀器測試

2.3、通過觀察PROFINET 端口LED指示燈狀態

表 3 ET200M PN端口指示燈含義

2.4、如果設備分配了IP地址，可以通過Ping指令測試到設備的網絡連接狀態

 西門子CPU模塊6ES7531-7QD00-0AB0

模擬量模塊

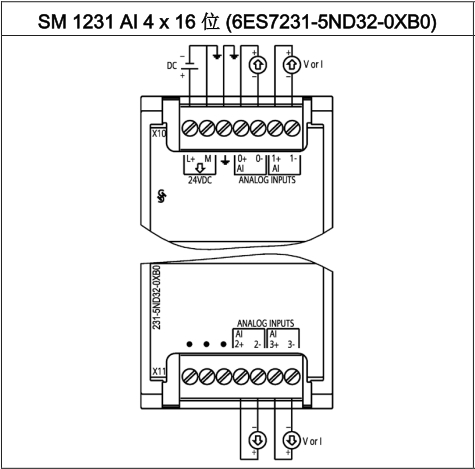

SM1231 模擬量輸入

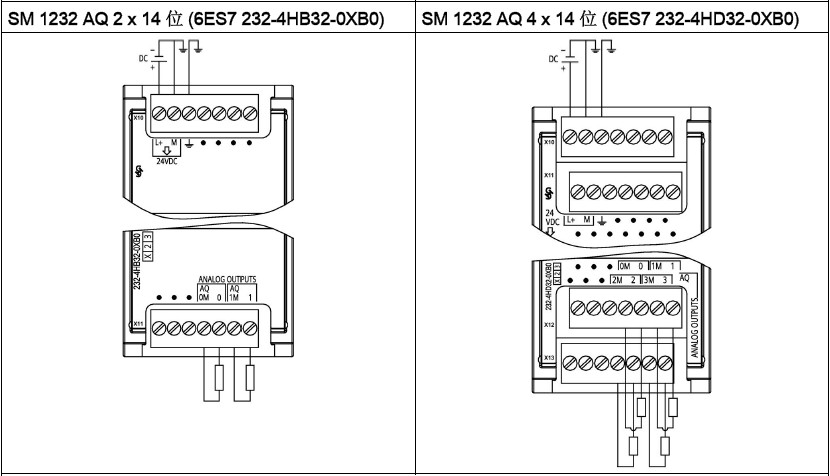

SM 1232 模擬量輸出

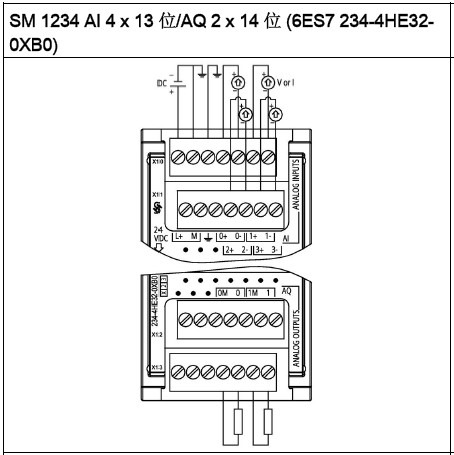

SM 1234 模擬量輸入/輸出

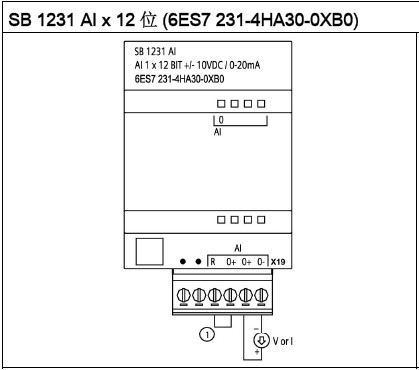

SB 1231 模擬量輸入（信號板）
