西門子模塊6ES7522-1BH10-0AA0
SIMATIC 設備 PROFINET 接口的每個端口都有一個 LED 指示燈。借助于 PROFINET 設備的 LED 的狀態和錯誤指示燈，可以診斷出通訊中的錯誤或 PROFINET 模塊的錯誤狀態。
下表匯總了 S7-1500、ET 200MP、ET 200SP 和 ET 200AL 系統中這些 LED 指示燈的含義：
表 1 PROFINET 接口端口LED 指示燈含義1
下表匯總了 S7-300、400、ET 200M、ET 200S 、ET200ECO PN和 ET 200PRO 系統中這些 LED 指示燈的含義：
使用同樣的方式給ET200S2命名。
CAx數據
| SIMATIC S7-1500， 數字式輸出模塊， DQ16xDC 24V/0.5A BA， 16 條通道，每組 8 條， 4A 每組 包括推入式正面連接器在內 | ||
| 一般信息 | ||
| 產品類型標志 | DQ 16x24VDC/0.5A BA | |
| 硬件功能狀態 | FS01 | |
| 固件版本 | V1.0.0 | |
| ● 可更新固件 | 是 | |
| 產品功能 | ||
| ● I&M 數據 | 是; I&M0 至 I&M3 | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | V13 / V13 | |
| ● STEP 7 可組態/ 已集成，自版本 | V5.5 SP3 / - | |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 | V1.0 / V5.1 | |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 | v2.3 / - | |
| 運行模式 | ||
| ● DQ | 是 | |
| ● 帶節能功能的 DQ | 否 | |
| ● PWM | 否 | |
| ● 過采樣 | 否 | |
| ● MSO | 是 | |
| 電源電壓 | ||
| 電源的電壓類型 | DC | |
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 20.4 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 反極性保護 | 是; 通過每組 7 A 的內部保險絲 | |
| 輸入電流 | ||
| 耗用電流，最大值 | 30 mA | |
| 輸出電壓 | ||
| 額定值 (DC) | 24 V | |
| 功率 | ||
| 來自背板總線的功率輸出 | 1.15 W | |
| 功率損失 | ||
| 功率損失，典型值 | 2.2 W | |
| 數字輸出 | ||
| 數字輸出類型 | 晶體管 | |
| 數字輸出端數量 | 16 | |
| P 開關 | 是 | |
| 短路保護 | 是 | |
| ● 響應閾，典型值 | 1 A | |
| 感應式關閉電壓的限制 | L+ (-53 V) | |
| 控制數字輸入 | 是 | |
| 輸出端的通斷能力 | ||
| ● 電阻負載時的最大值 | 0.5 A | |
| ● 照明負載時的最大值 | 5 W | |
| 負載電阻范圍 | ||
| ● 下限 | 48 ? | |
| ● 上限 | 12 k? | |
| 輸出電壓 | ||
| ● 對于信號 “1”，最小值 | L+ (-0.8 V) | |
| 輸出電流 | ||
| ● 對于信號“1”的額定值 | 0.5 A | |
| ● 針對信號“1”的允許范圍，最大值 | 0.5 A | |
| ● 針對信號“0”的剩余電流，最大值 | 0.5 mA | |
| 電阻負載時的輸出延遲 | ||
| ● 從 “0” 到“1”，最大值 | 100 µs | |
| ● 從 ”1” 到“0”，最大值 | 500 µs | |
| 兩個輸出端并聯 | ||
| ● 用于邏輯連接 | 是 | |
| ● 用于增加功率 | 否 | |
| ● 用于冗余控制負載 | 是 | |
| 開關頻率 | ||
| ● 電阻負載時的最大值 | 100 Hz | |
| ● 電感負載時的最大值 | 0.5 Hz; 符合 IEC 60947-5-1，DC-13 | |
| ● 照明負載時的最大值 | 10 Hz | |
| 輸出端的總電流 | ||
| ● 每個通道的最大電流 | 0.5 A; 參見手冊中的附加說明 | |
| ● 每個組的最大電流 | 4 A; 參見手冊中的附加說明 | |
| ● 每個模塊的最大電流 | 8 A; 參見手冊中的附加說明 | |
| 導線長度 | ||
| ● 屏蔽，最大值 | 1 000 m | |
| ● 未屏蔽，最大值 | 600 m | |
| 等時模式 | ||
| 節拍同步運行（應用程序至端口同步） | 否 | |
| 報警/診斷/狀態信息 | ||
| 診斷功能 | 否 | |
| 可接入替代值 | 否 | |
| 報警 | ||
| ● 診斷報警 | 否 | |
| 診斷信息 | ||
| ● 電源電壓監控 | 否 | |
| ● 斷線 | 否 | |
| ● 短路 | 否 | |
| ● 累積故障 | 否 | |
| 診斷顯示 LED | ||
| ● RUN LED | 是; 綠色 LED | |
| ● ERROR LED | 是; 紅色 LED | |
| ● 電源電壓監控 (PWR-LED) | 是; 綠色 LED | |
| ● 通道狀態顯示 | 是; 綠色 LED | |
| ● 用于通道診斷 | 否 | |
| ● 用于模塊診斷 | 否 | |
| 電位隔離 | ||
| 通道的電勢分離 | ||
| ● 在通道之間 | 否 | |
| ● 在通道之間，分組點數 | 8 | |
| ● 在通道和背板總線之間 | 是 | |
| 絕緣 | ||
| 絕緣測試，使用 | 707 V DC（測試類型） | |
| 分布式運行 | ||
| 按優先級啟動 | 是 | |
| 尺寸 | ||
| 寬度 | 25 mm | |
| 高度 | 147 mm | |
| 深度 | 129 mm | |
| 重量 | ||
| 重量，約 | 230 g | |
| 其他 | ||
| 提示： | 供貨范圍包括 40 針的嵌入式前置連接器 | |
西門子模塊6ES7522-1BH10-0AA0

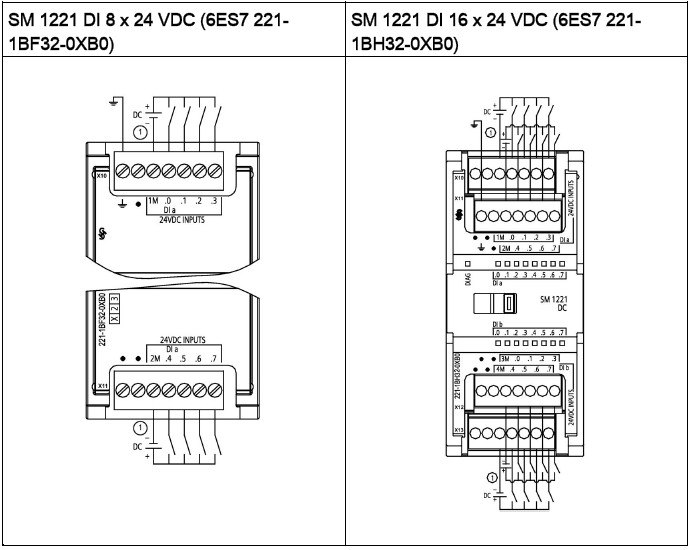

① 對于漏型輸入將“-”連接到“M”（如圖示）；對于源型輸入將“+”連接到“M”
